General Electric IS210AEDBH4A Mark VIe Scheda di interfaccia del bridge

Descrizione

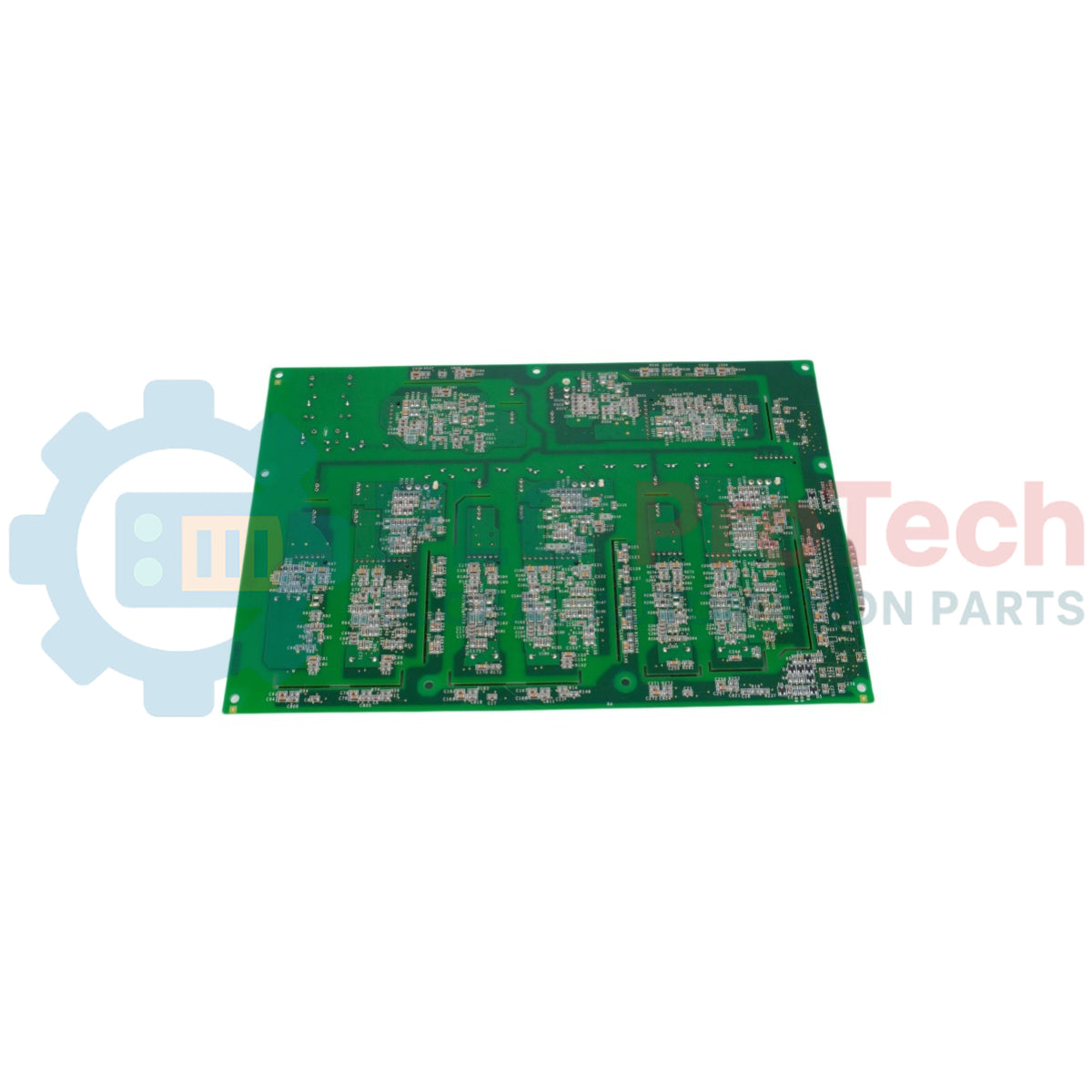

IS210AEDBH4A è una scheda di interfaccia bridge specializzata, progettata da GE per la suite del sistema di controllo Mark VIe. Questa scheda funge da dispositivo di interfaccia bridge ad alta affidabilità e fornisce il condizionamento dei collegamenti hardware nell'ambito della gestione dei sistemi a turbina a gas e a vapore. La IS210AEDBH4A presenta componenti montati su entrambe le superfici, anteriore e posteriore, tra cui oltre 175 circuiti integrati, come chip di sola lettura e chip oscillatori. Per garantire il massimo isolamento operativo e l'affidabilità del segnale, la scheda integra quattro trasformatori di impulsi Bicron specializzati, progettati per soddisfare rigorosi parametri di Basic Insulation Level (BIL). L'assemblaggio fisico utilizza una speciale tecnica costruttiva modulare, caratterizzata da punti di montaggio preforati e apposite fessure di isolamento, occupate per tutta la loro lunghezza da moduli integrati.

Caratteristiche

• Funziona come scheda di interfaccia bridge specializzata nelle architetture di controllo delle turbine
• Utilizza uno stile esclusivo di assemblaggio hardware modulare, definito dalla struttura della serie IS210
• Presenta componenti montati su entrambe le superfici, con oltre 175 circuiti integrati
• Integra quattro trasformatori di impulsi incapsulati Bicron in modalità switching, contrassegnati B9178
• Supporta una soglia di isolamento ad alta tensione altamente resistente, classificata per livelli Hipot di 5 KVAC
• Gestisce il condizionamento dei segnali ad alta frequenza su un intervallo di frequenza di commutazione da 10KHz a 500 KHz
• È dotata di venti resistori a film metallico sulla superficie anteriore per la regolazione precisa dei percorsi del circuito
• Include un connettore per cavo di campo ad angolo retto e diversi connettori a pettine con pin verticali

Applicazioni

• Interfacciamento dei sistemi bridge per turbine a gas e a vapore
• Loop di isolamento con trasformatori di impulsi ad alta affidabilità
• Instradamento dell'alimentazione e dei segnali nei pannelli di controllo Mark VIe
• Automazione della telemetria delle turbine nelle centrali elettriche di grandi dimensioni

Specifiche tecniche

Collegamenti/Interfacce

Linee guida per l'installazione

• Allineamento meccanico: Fissare saldamente la scheda di interfaccia bridge utilizzando le 9 posizioni di montaggio preforate in fabbrica, verificando che tutte le fessure della scheda e i componenti montati siano liberi dalle guide adiacenti del quadro.
• Collegamento dei cavi: Collegare le linee dati principali al connettore per cavo ad angolo retto (contrassegnato 574 9771-1 1301) sulla superficie anteriore della scheda.
• Configurazione dei pin: Collegare i cavi periferici della telemetria ai nove connettori maschio verticali con pin secondo lo schema di cablaggio del sistema, associando le configurazioni appropriate da 6 a 10 pin.
• Controllo dell'isolamento elettrico: Assicurarsi che l'hardware circostante rimanga a distanza dalle aree dei trasformatori di impulsi ad alta tensione, per preservare in sicurezza le capacità di isolamento Hipot e BIL a 5 KVAC.
