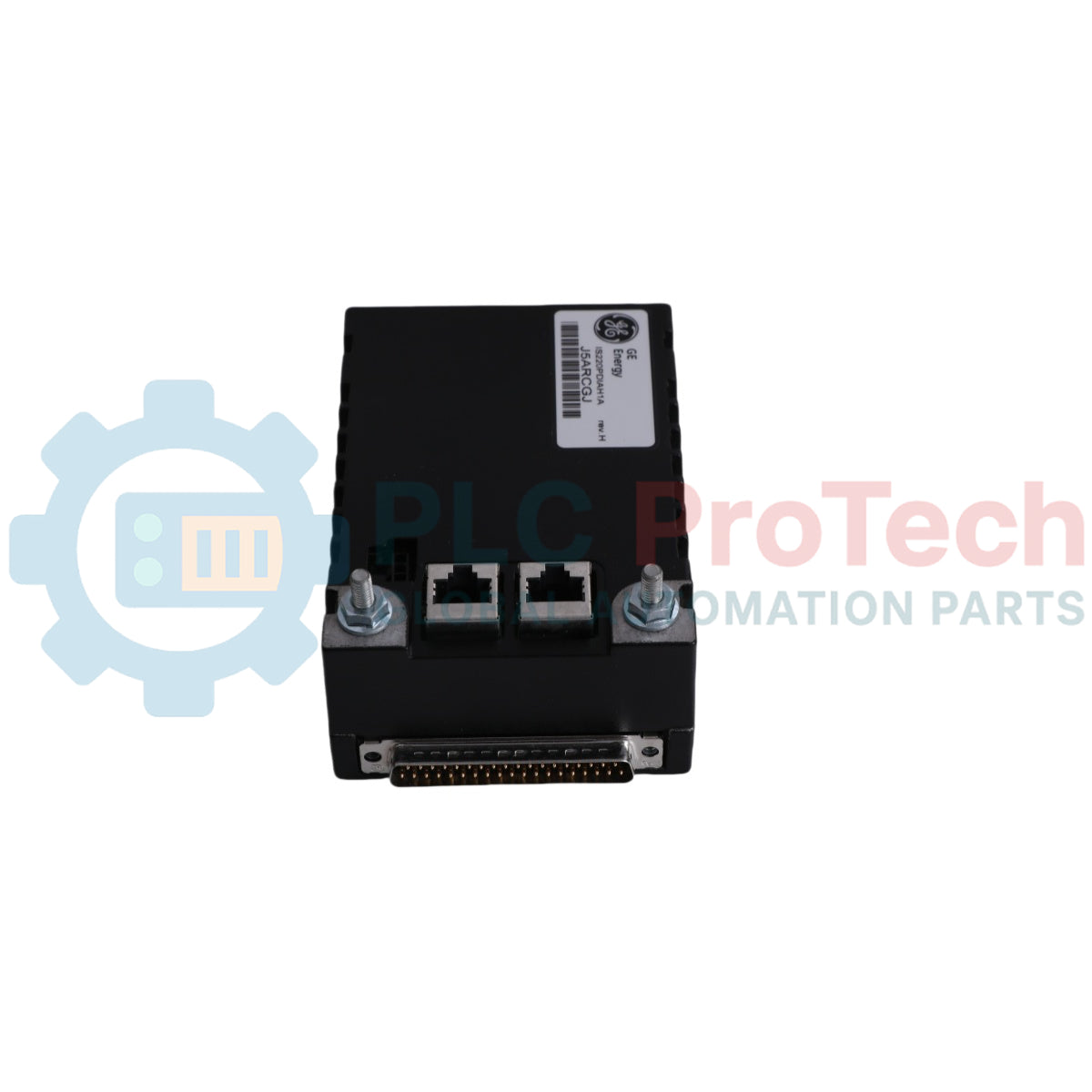

General Electric IS220PIOAH1A Mark VI Modulo I/O Arcnet Speedtronic

Descrizione

Il IS220PIOAH1A è un modulo di interfaccia ARCNET e un pacchetto I/O bridge di comunicazione prodotto da General Electric come parte del sistema di controllo Mark VI Speedtronic e utilizzato nei sistemi di controllo dell'eccitazione Mark VIe. Questo modulo è progettato senza una scheda terminale standard associata e si interfaccia invece direttamente con una scheda PCB di interfaccia JPDV per eseguire processi hardware avanzati, come i calcoli algoritmici e la digitalizzazione dei segnali dei sensori. Operando su un sistema operativo QNX alimentato da una scheda processore interna con CPU RISC a 32 bit e 266 MHz, il IS220PIOAH1A stabilisce ponti dati affidabili tra le interfacce locali e la scheda del controllore principale alloggiata nel processore centrale. La sua architettura di rete include due porte Ethernet da 100 MB per comunicazioni industriali robuste, una porta di alimentazione locale e un sensore termico ambientale integrato configurato per attivare un allarme di sistema se vengono superate le soglie operative interne.

Caratteristiche

• Funziona come modulo bridge di comunicazione ad alta velocità tra le reti ARCNET e le schede del controllore principale
• Dispone di una scheda processore interna autonoma che esegue un sistema operativo QNX in tempo reale con una CPU RISC a 32 bit e 266 MHz
• Interfacciato direttamente con una scheda JPDV anziché con le morsettiere standard a più viti
• Supporta l'esecuzione rapida degli algoritmi di controllo e la digitalizzazione locale dei segnali grezzi dei sensori
• Progettato con due porte Ethernet da 100 MB per mantenere percorsi di comunicazione simultanei
• Include un ricetrasmettitore a infrarossi frontale destinato alle attività di configurazione e denominazione di basso livello
• Dotato di un sensore integrato della temperatura ambiente per fornire allarmi proattivi di sovratemperatura
• Fornisce indicazioni visive chiare sul pannello frontale tramite più indicatori LED di stato diagnostici

Applicazioni

• Sistemi di controllo per turbine a gas e a vapore con tecnologia Speedtronic
• Configurazioni del controllo di eccitazione Mark VIe Industrial
• Installazioni di reti di comunicazione industriali ARCNET ad alta velocità
• Ambienti di controllo dei processi automatizzati che utilizzano architetture QNX in tempo reale

Specifiche tecniche

Connessioni/Interfacce

Linee guida per l'installazione

• Interfacciamento della scheda: montare il modulo direttamente sul rack terminale di interfaccia JPDV designato. A differenza dei pacchetti I/O standard, non utilizza una morsettiera separata e distaccata.
• Fissaggio: assicurarsi che il modulo sia correttamente inserito e completamente bloccato sull'assieme JPDV serrando saldamente i connettori integrati.
• Cablaggio: collegare tutte le linee dati necessarie, incluse le due linee di comunicazione di rete da 100 MB e il cavo principale di alimentazione a 3 pin.
• Alimentazione: applicare una linea di alimentazione tipica da 28 V CC con valore nominale tramite la porta di ingresso dell'alimentazione, quindi eseguire le configurazioni iniziali del sistema per stabilire gli handshake della rete strutturale come indicato nel manuale di istruzioni GEH-6800 Volume II.

Conformità e certificazioni

• Classificazione per aree pericolose Classe 1, Div. 2
