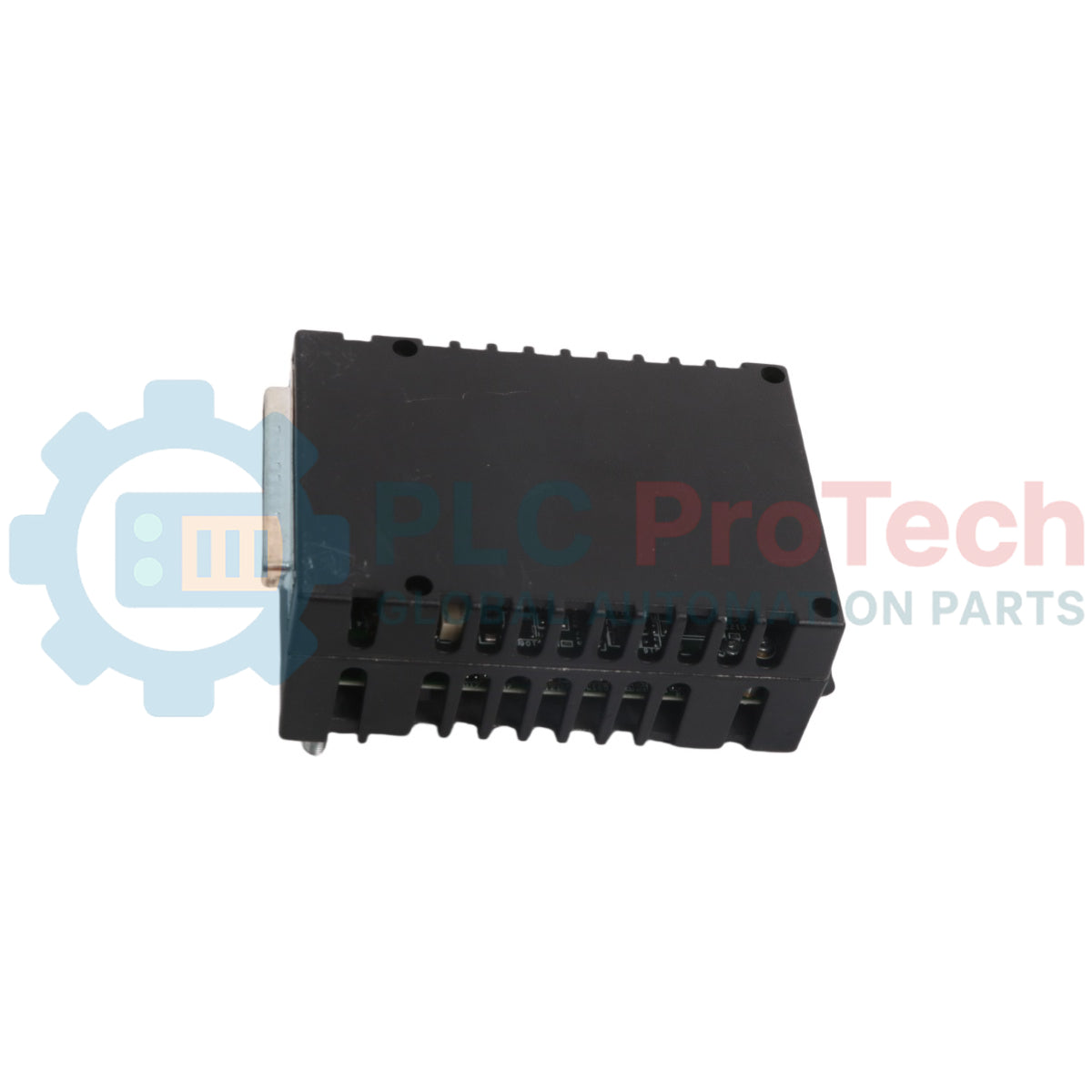

Pacchetto I/O analogico Mark VIe General Electric IS220PAICH1A

SKU IS220PAICH1A

Disponibile

12-month warranty
Free returns within 30 days

Manufacturer: General Electric
Product No.: IS220PAICH1A
Origin United States
Product Type: Pacchetto I/O analogico
Barcode: 8537101190
Payment: T/T, Western Union
Weight: 2.41 kg
Dimensions: 130 mm x 130 mm x 85 mm (H x W x D)
Shipping port: Xiamen
Warranty: 12 months

Product Documentation

Technical Datasheet (PDF) Complete specifications and technical drawings.

Quantità

Call sales Contact

Product Description

Descrizione

IS220PAICH1A è un modulo I/O analogico prodotto da General Electric Company USA (GE Industrial Systems) come parte della serie Mark VIe per i sistemi di controllo delle turbine e di gestione degli azionamenti automatizzati. Questo modulo si interfaccia direttamente con schede terminali compatibili per gestire la commutazione bidirezionale dei segnali di ingresso e uscita analogici. Supporta configurazioni di controllo specializzate per turbine a gas, a vapore ed eoliche per energie alternative. Progettato per l'installazione in rack VME da 13 o 21 slot, IS220PAICH1A opera generalmente in un'architettura di controllo Triple Modular Redundant (TMR) composta da moduli di controllo singoli, reti I/O interne dedicate e schede processore centrali. Il modulo integra un rivestimento protettivo conforme per circuiti, in grado di resistere ad ambienti industriali aggressivi, e dispone di quattro indicatori di stato frontali abbinati a una porta I/O montata sulla base.

Caratteristiche

Elabora diversi canali di ingresso e uscita analogici industriali per i sistemi di controllo delle turbine
Progettato per l'impiego in architetture di rete Triple Modular Redundant (TMR)
Presenta una revisione funzionale di grado A con rivestimento protettivo conforme per il PCB

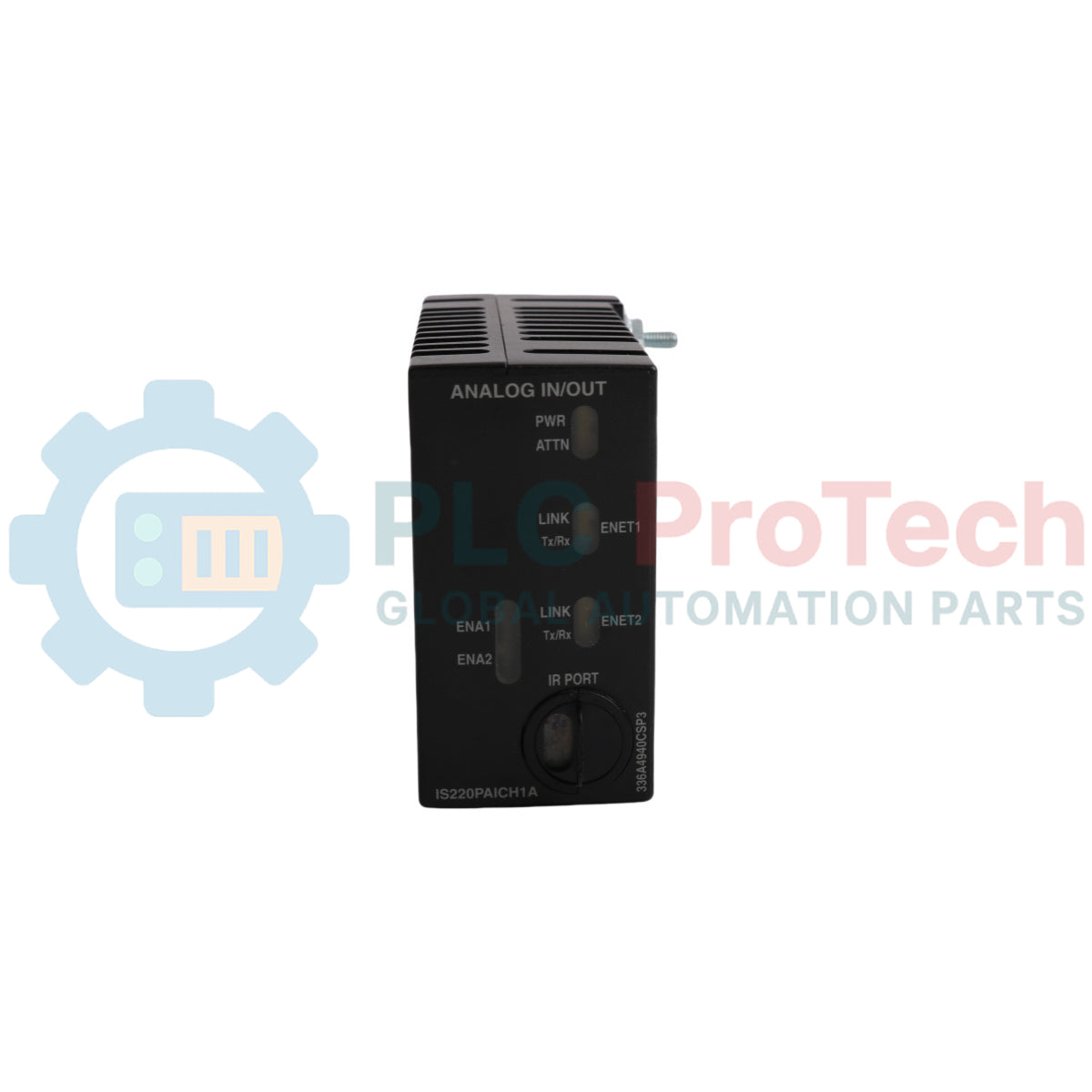

Dotato di quattro indicatori di stato sul pannello frontale per una diagnostica immediata
Realizzato con una porta di interfaccia situata nella parte inferiore dell'involucro
Approvato per la sicurezza operativa sia in luoghi non pericolosi sia in luoghi pericolosi speciali

Applicazioni

Gestione degli azionamenti automatizzati per turbine a gas
Sistemi di controllo dei circuiti delle turbine a vapore
Applicazioni di controllo per turbine eoliche a energia alternativa
Architetture di controllo distribuito che richiedono una verifica TMR affidabile

Specifiche tecniche

Parametro	Specifiche
Produttore	General Electric Company USA (GE Industrial Systems)
Codice prodotto	IS220PAICH1A
Serie	Mark VIe
Acronimo funzionale	PAIC
Tipo di prodotto	Modulo I/O analogico
Tipo di assemblaggio	Modulo standard IS220 con rivestimento conforme per PCB
Intervallo di temperatura ambiente	Da -22 a 149 Fahrenheit
Tensione minima di alimentazione	27.4 VDC
Tensione nominale di alimentazione	28.0 VDC
Tensione massima di alimentazione	28.6 VDC
Corrente massima di alimentazione	0.49 A cc
Tensione massima di ingresso (canali 1-8)	10 V cc (con corrente massima di 20 mA cc)
Tensione massima di ingresso (canali 9-10)	5 V cc (con corrente massima di 20 mA cc)
Tensione massima di uscita	16.3 V cc (con corrente massima di 20 mA cc)
Tensione massima del trasmettitore analogico	25.2 V cc (con corrente massima di 21 mA cc)

Collegamenti/Interfacce

Componente dell'interfaccia	Modello compatibile / Funzione
IS200STAIH1A	Interfaccia per scheda terminale di ingresso-uscita
IS200STAIH2A	Interfaccia per scheda terminale di ingresso-uscita
IS20TBAIH1C	Interfaccia per scheda terminale di ingresso-uscita
Porta I/O inferiore	Porta dedicata all'instradamento del collegamento locale di ingresso/uscita

Linee guida per l'installazione

Installazione nel rack: installare il modulo I/O nella posizione designata all'interno di un rack VME compatibile da 13 o 21 slot.
Connessione alla scheda terminale: assicurarsi del corretto collegamento strutturale con le schede terminali di ingresso-uscita approvate, incluse le opzioni TBAI (come IS20TBAIH1C) o STAI (come IS200STAIH1A e IS200STAIH2A).
Integrità dell'alimentazione: fornire una sorgente di alimentazione a corrente continua entro i limiti critici di 27.4 VDC minimo e 28.6 VDC massimo, con una tensione nominale target di 28.0 VDC.
Requisiti di configurazione TMR: allineare i cavi di rete e gli indirizzi dei nodi per sincronizzarli correttamente con i moduli di controllo indipendenti e le singole reti I/O che formano il circuito Triple Modular Redundant.

Conformità e certificazioni

Classe I, Div. 2, gruppi A, B, C, D: norma ANSI/ISA - 12.12.01-2015
Classe I, Zona 2, gruppo IIC
ATEX Zona 2, gruppo IIC
Certificazione per luoghi non pericolosi: UL E207865
Certificazioni per luoghi pericolosi: UL E207685, UL DEMKO 12 ATEX 1114875X

Shipping & Returns

Global Express Shipping

Standard Delivery: 4–6 business days via DHL, FedEx, and UPS.
Express Dispatch: Same-day dispatch for in-stock orders placed before 2:00 PM (GMT+8).
Worldwide Coverage: Serving over 150 countries.

Returns & Warranty

30-Day Guarantee: Returns accepted for in-stock products in original, factory-sealed packaging.
12-Month Warranty: Every industrial component is backed by our technical warranty.

FAQ

Which terminal boards can interface with the module?

The device is compatible with the IS200STAIH1A, IS200STAIH2A, and IS20TBAIH1C input-output terminal boards.

What are the primary power supply requirements for the pack?

The pack operates with a nominal input of 28.0 VDC, maintaining strict operating thresholds between a minimum of 27.4 VDC and a maximum of 28.6 VDC at 0.49 A dc.

Where is this I/O pack typically installed within a system?

The typical installation location for the device is inside either a 13-slot or a 21-slot VME rack architecture.

What system architecture is this hardware optimized to support?

The module is designed to operate within a Triple Modular Redundant (TMR) architecture system utilizing individual control modules and dedicated network loops.
