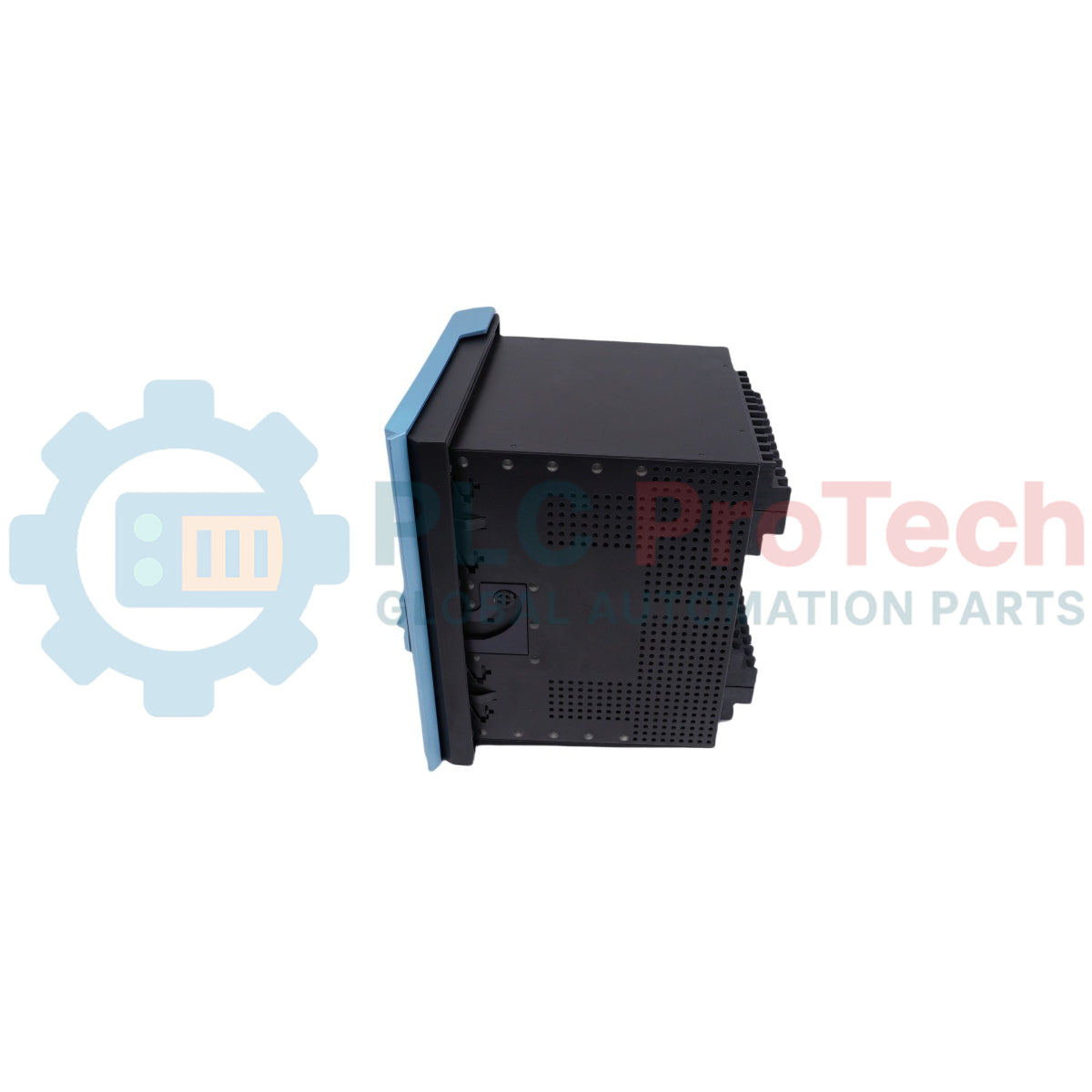

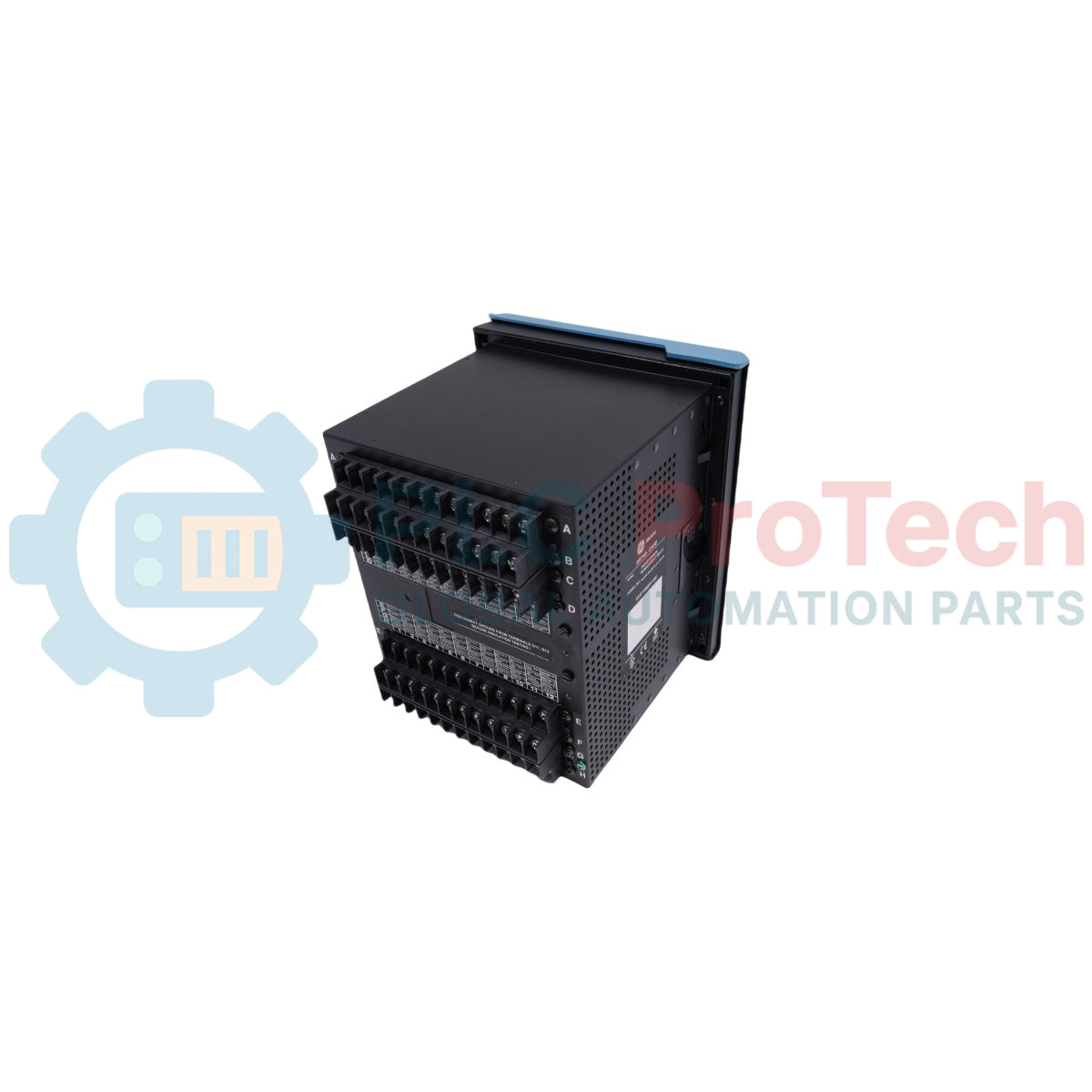

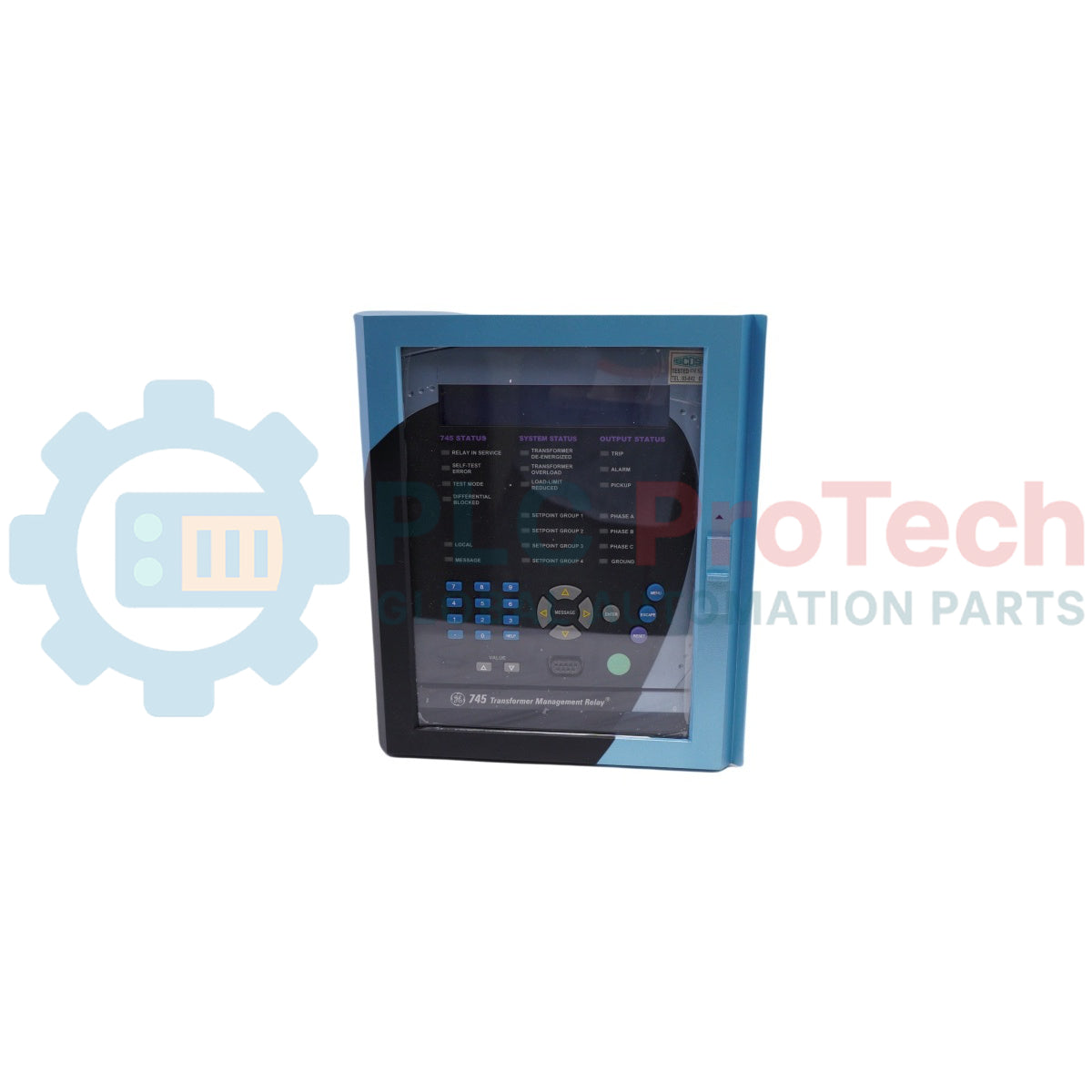

GE Multilin 745-W2-P5-G5-HI-A-R-E Sistema di protezione del trasformatore

Descrizione

Il GE Multilin 745-W2-P5-G5-HI-A-R-E è un relè di protezione per trasformatori a tre avvolgimenti basato su microprocessore, progettato per la protezione primaria e la gestione dei trasformatori di potenza. Questo dispositivo offre una protezione differenziale ad alta velocità, un monitoraggio completo di corrente, tensione e frequenza, nonché funzionalità di logica programmabile integrata. Dotato di ingressi/uscite analogici completi e di un'infrastruttura di comunicazione avanzata, inclusa un'interfaccia Ethernet 10Base-T, il GE Multilin 745-W2-P5-G5-HI-A-R-E garantisce un'integrazione senza soluzione di continuità nelle moderne reti di automazione delle sottostazioni e nei sistemi SCADA industriali. Supporta configurazioni complesse dei trasformatori con compensazione automatica e rimozione della componente a sequenza zero.

Caratteristiche

• Funzionalità di protezione differenziale per trasformatori a tre avvolgimenti
• Protezione differenziale percentuale a doppia pendenza ad alta velocità con stabilizzazione armonica
• Interfaccia di comunicazione avanzata con supporto per Ethernet 10Base-T, RS485 e RS422
• Pacchetto integrato di espansione I/O analogico con 4 ingressi analogici e 8 uscite analogiche
• Logica programmabile avanzata tramite FlexLogic per schemi di controllo personalizzati
• Interfaccia utente avanzata con display fluorescente sottovuoto a 40 caratteri e 22 LED di stato
• Funzioni complete di registrazione degli eventi, oscillografia e registrazione dei dati

Applicazioni

• Protezione primaria e di backup dei trasformatori di potenza a tre avvolgimenti
• Automazione delle sottostazioni e monitoraggio della distribuzione elettrica industriale
• Analisi armonica ed emulazione della temperatura degli avvolgimenti del trasformatore
• Schemi di protezione e controllo delle interconnessioni con la rete elettrica

Informazioni per l'ordine

• Modello base: 745 (Sistema di protezione del trasformatore)
• Configurazione degli avvolgimenti: W2 (Trasformatore a tre avvolgimenti)
• Ingresso della corrente di fase: P5 (5 A)
• Ingresso della corrente di terra: G5 (5 A)
• Alimentazione di controllo: HI (da 90 a 300 VCC / da 70 a 265 VCA @ da 45 a 66 Hz)
• I/O analogico: A (4 ingressi analogici / 8 uscite analogiche)
• Comunicazioni: R (Comunicazioni avanzate: RS485 posteriore / RS422 posteriore / RS232 anteriore e Ethernet 10Base-T)
• Display: E (Display avanzato: LCD a 40 caratteri, 22 LED)

Specifiche tecniche

Linee guida per l'installazione

• Montaggio a pannello: Fissare saldamente l'unità in un'apertura standard del pannello del quadro elettrico per ridurre al minimo le sollecitazioni meccaniche e le vibrazioni.
• Messa a terra: Realizzare un collegamento di terra dedicato a bassa impedenza alla sbarra di terra dei morsetti posteriori per ridurre le interferenze EMI/RFI.
• Collegamenti dei trasformatori di corrente: Assicurarsi del corretto allineamento della polarità su tutti gli ingressi dei TA di fase e di terra prima della messa sotto tensione.
• Gestione termica: Lasciare uno spazio sufficiente intorno alle prese d'aria di raffreddamento sul retro dell'unità per garantire la ventilazione naturale per convezione.

Conformità e certificazioni

• Certificato UL (USA e Canada)
• Sistema di gestione della qualità ISO9001:2000
