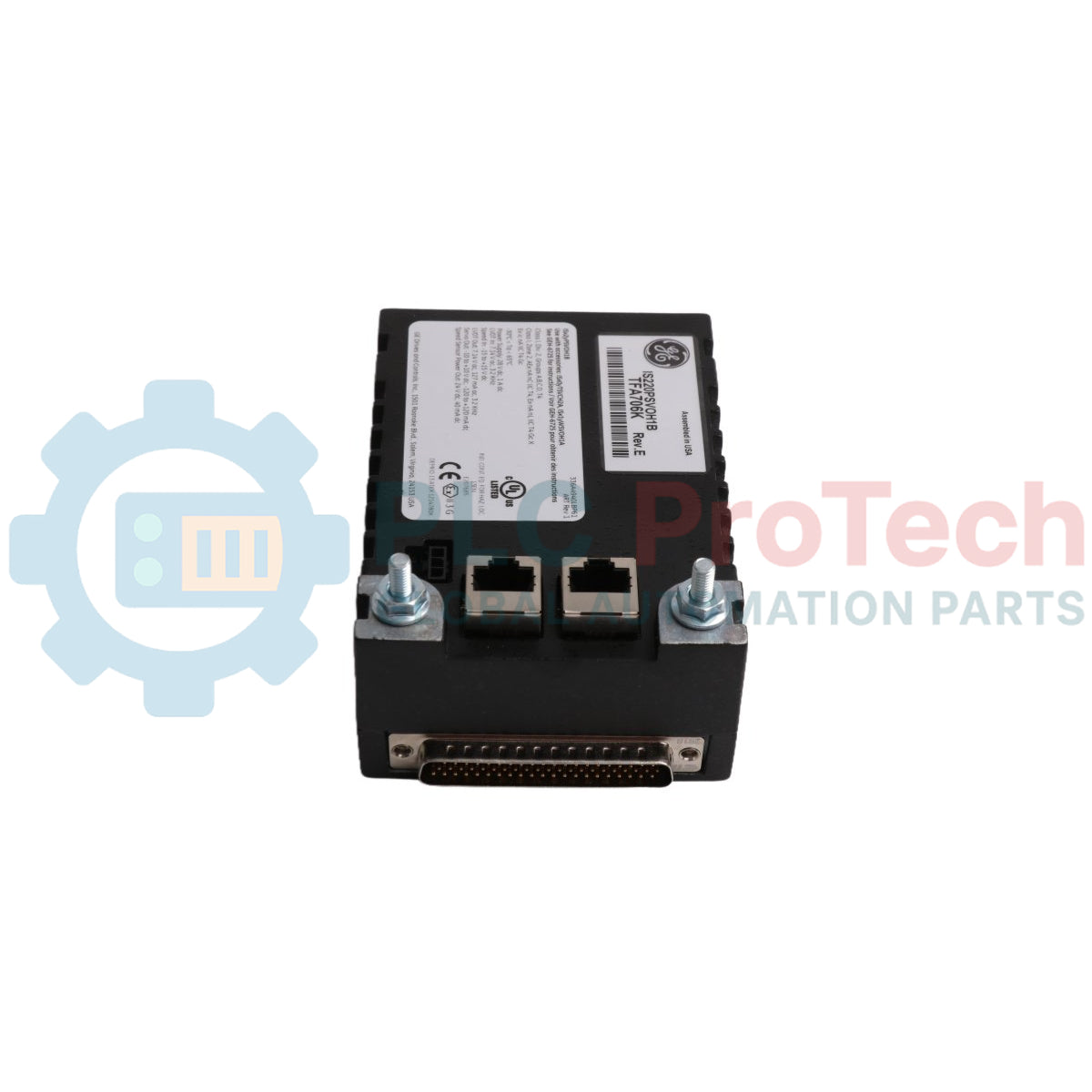

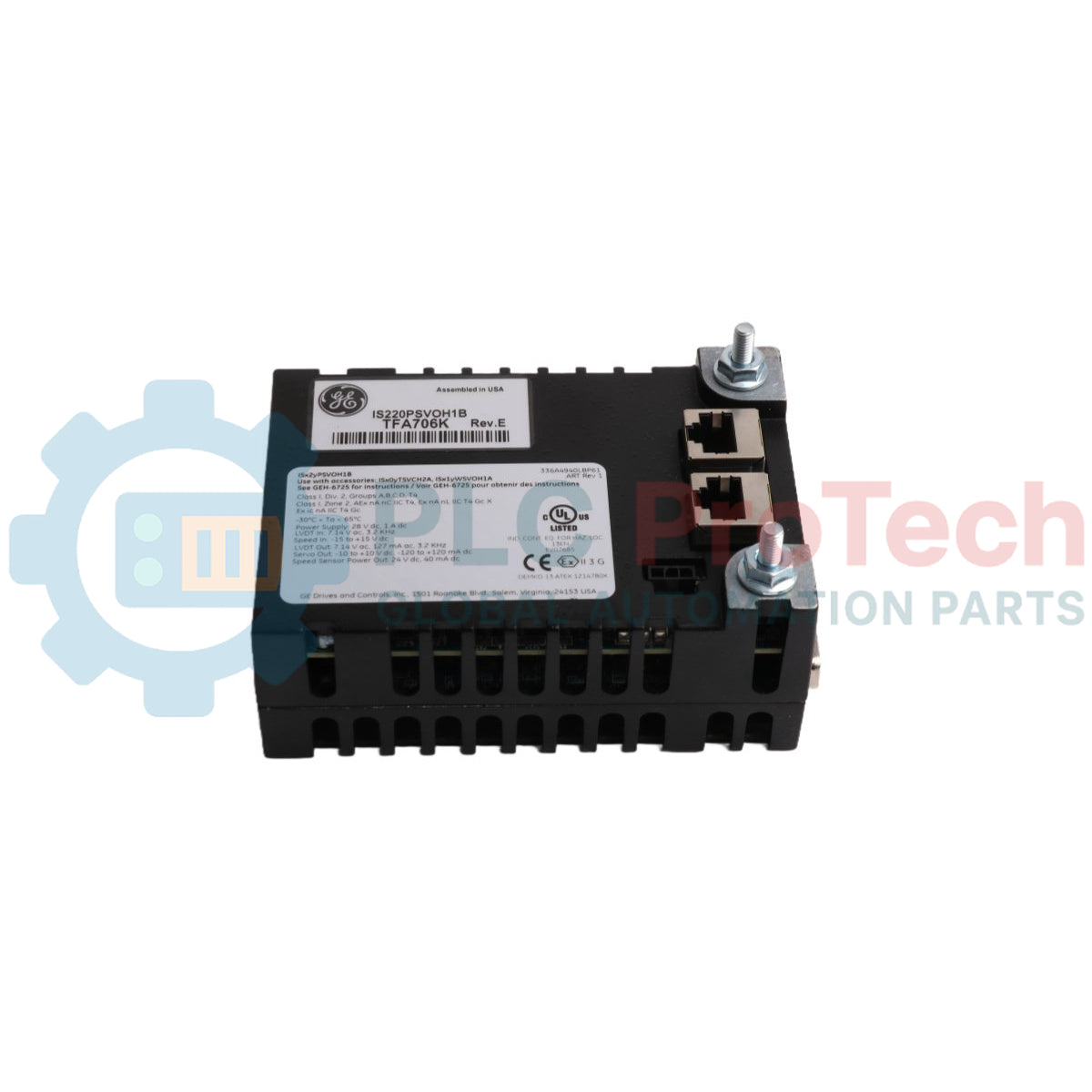

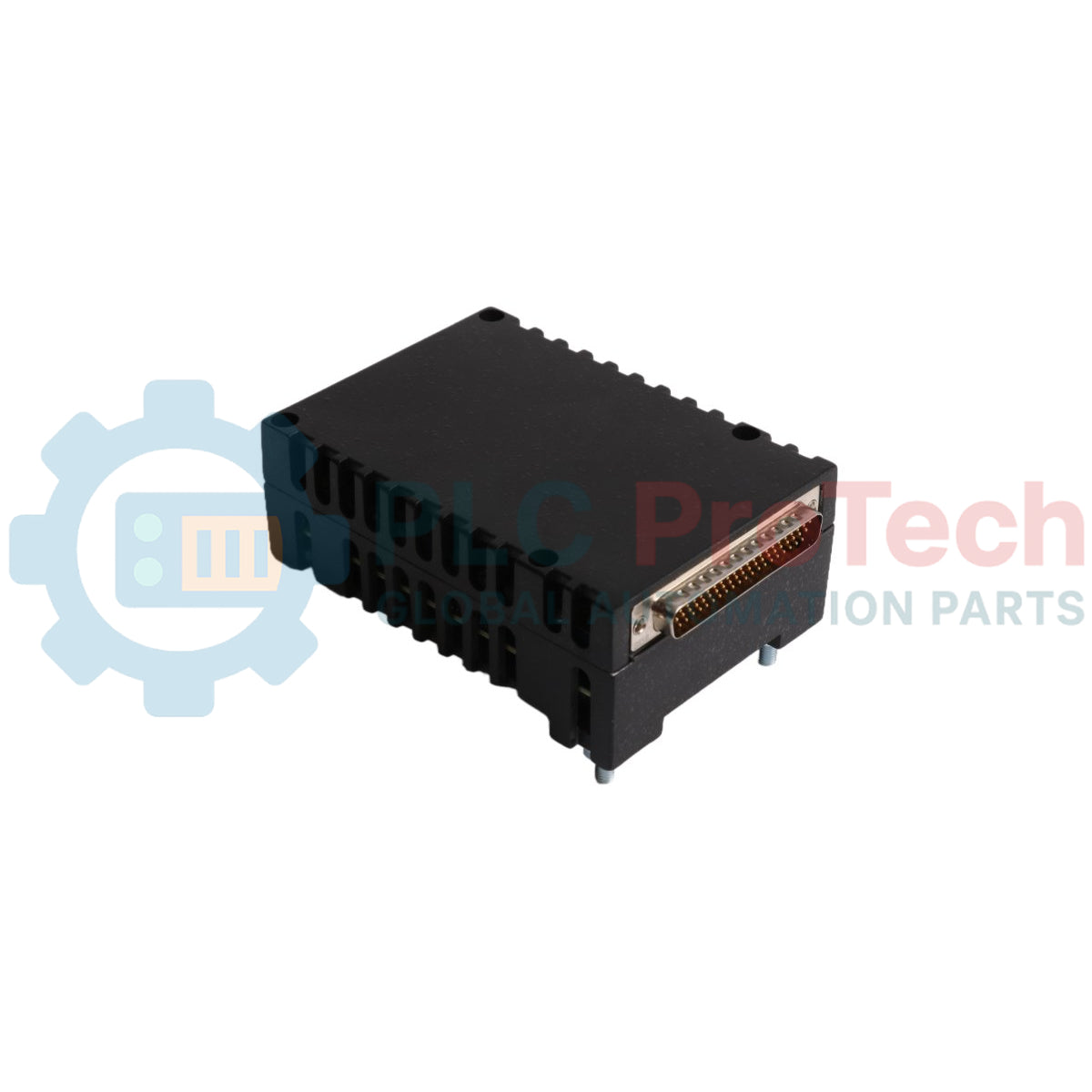

Pack I/O per il controllo servo GE IS220PSVOH1B Mark VIe

Descrizione

IS220PSVOH1B è un modulo di controllo servo prodotto da General Electric come parte della serie Mark VIe per sistemi di turbine industriali e automazione. Questo modulo I/O specializzato stabilisce un'interfaccia elettrica tra una o due reti Ethernet I/O distribuite e una scheda terminale servo compatibile. Progettato per gestire circuiti di posizionamento di precisione, il modulo elabora diversi segnali di feedback, inclusi otto ingressi per trasformatori differenziali variabili lineari (LVDT) e due ingressi per la frequenza degli impulsi, gestendo al contempo due uscite di corrente per valvole servo. Se abbinato a un modulo driver servo WSVO adiacente, controlla due circuiti di posizionamento per valvole servo, supportando fino a cinque correnti di uscita per valvole servo comprese tra 10 e 120 mA CC, oltre all'alimentazione di eccitazione LVDT. Per la manutenzione locale e il monitoraggio dello stato, l'hardware integra LED diagnostici direttamente sul pannello frontale e include una porta a infrarossi configurata per le comunicazioni seriali locali.

Caratteristiche

• Collega direttamente una o due reti Ethernet I/O a una scheda terminale servo
• Gestisce due uscite di corrente per valvole servo per un posizionamento preciso degli attuatori
• Elabora fino a otto ingressi dedicati per trasformatori differenziali variabili lineari
• Supporta due ingressi per la frequenza degli impulsi per il monitoraggio della velocità o della frequenza
• Collabora con un modulo driver servo WSVO adiacente per configurazioni avanzate dei circuiti di posizionamento
• Fornisce una tensione di eccitazione interna standard per alimentare sensori LVDT esterni
• Dispone di un rivestimento conformale completo per proteggere i circuiti interni dagli agenti contaminanti ambientali
• Include LED di stato frontali per indicare le connessioni di rete attive e i guasti hardware
• Integra una porta a infrarossi per le comunicazioni seriali diagnostiche locali senza contatto

Applicazioni

• Posizionamento delle valvole servo di turbine a gas e a vapore
• Controllo dei circuiti degli attuatori elettroidraulici
• Sistemi industriali per la generazione di energia
• Sistemi di controllo distribuito (DCS) che richiedono il monitoraggio a circuito chiuso della velocità e della posizione

Specifiche tecniche

Connessioni/Interfacce

Linee guida per l'installazione

• Interfacciamento con la scheda terminale: Il modulo deve essere collegato direttamente a una scheda terminale servo TSVO compatibile, collegandosi in particolare al connettore della scheda terminale TSVOH1B tramite il connettore integrato DC-62 a 62 pin.
• Verifica della rete: Collegare le linee di rete utilizzando le doppie porte Ethernet RJ45. Un LED verde sul pannello frontale dell'unità si accenderà per segnalare una connessione Ethernet valida e verificata.
• Alimentazione: Assicurarsi che l'alimentazione esterna a 28 V CC sia instradata e fornita correttamente tramite la scheda terminale host, poiché il modulo riceve l'alimentazione operativa attraverso il connettore principale di collegamento.
• Vicinanza al modulo driver: Per configurazioni a più circuiti che richiedono fino a 5 correnti di uscita per valvole servo (10-120 mA CC), assicurarsi che il modulo driver servo WSVO adiacente sia montato correttamente accanto al modulo I/O.
