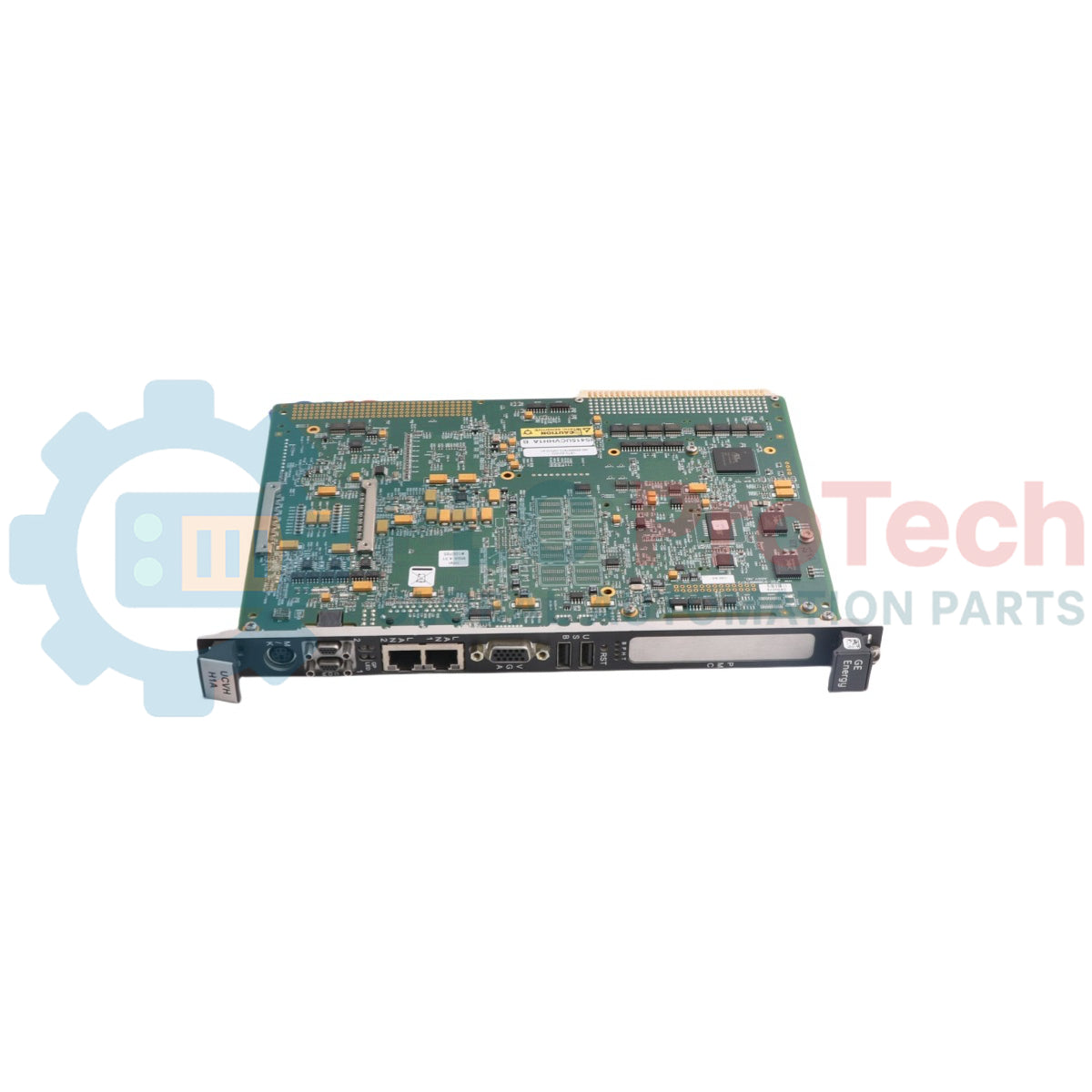

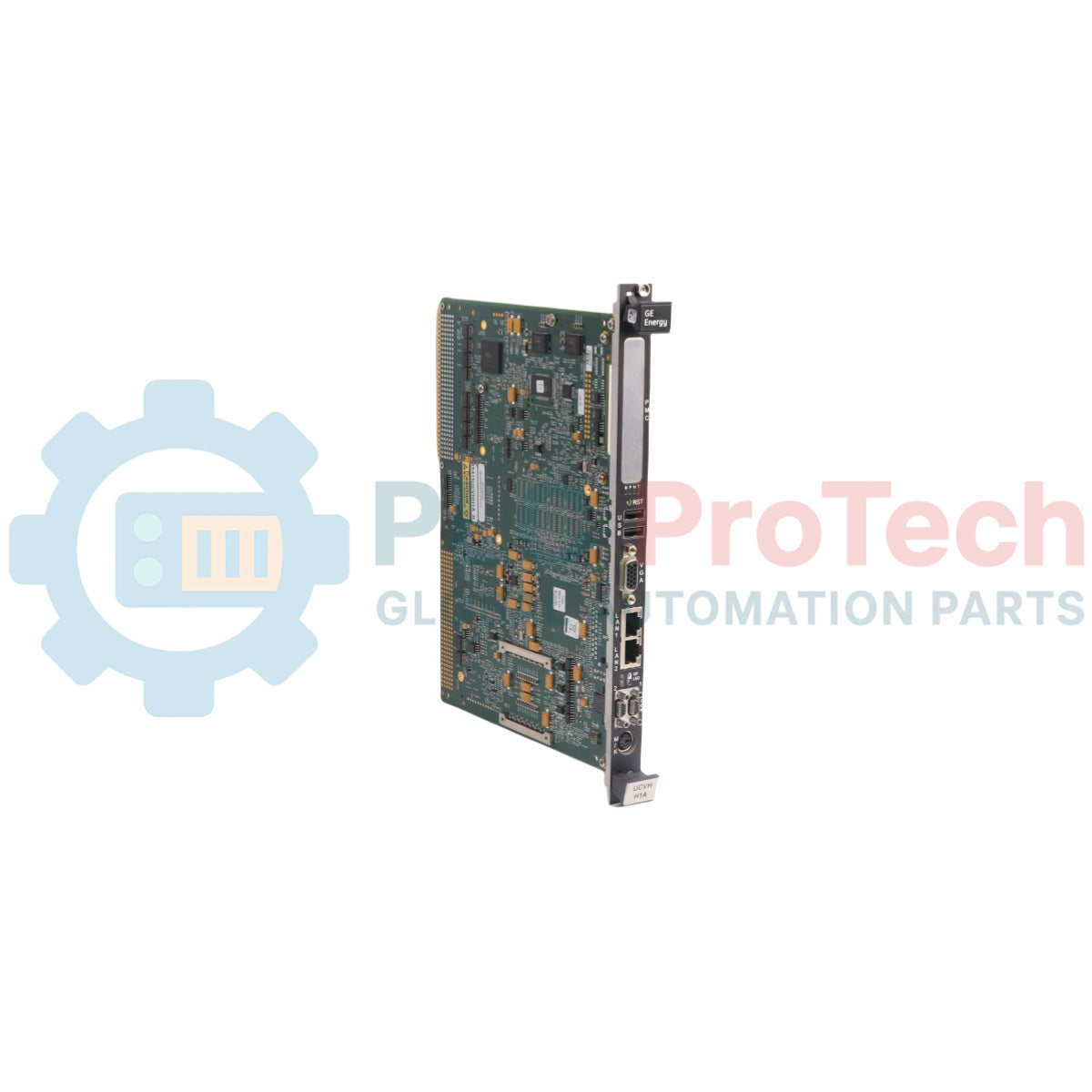

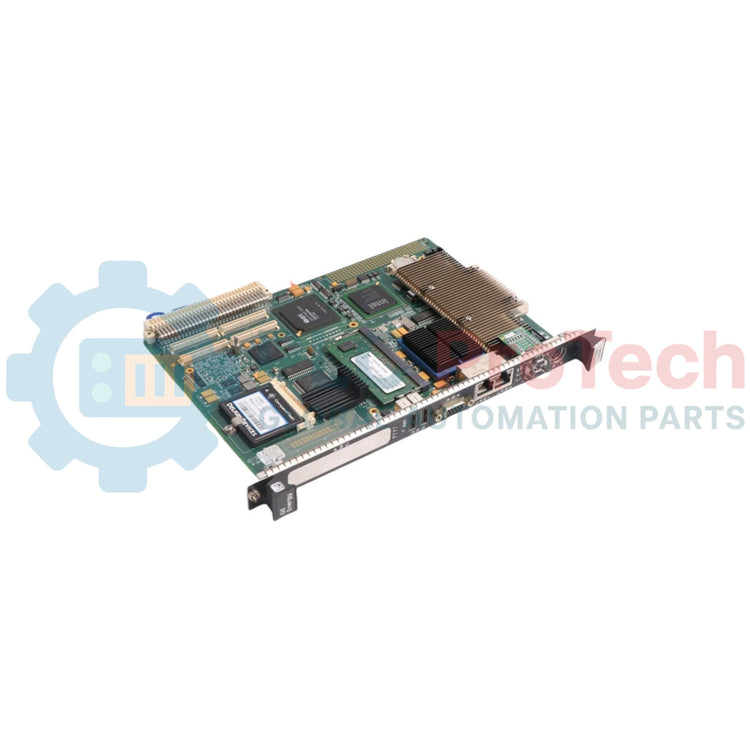

Scheda controller Mark VIe General Electric IS415UCVHH1A

Descrizione

IS415UCVHH1A è una scheda controller per computer a scheda singola (SBC), progettata da General Electric come parte delle piattaforme VME della serie Mark VIe per i sistemi di controllo delle turbine a gas. Conosciuta nativamente come controller UCVH Mark VIe, questa scheda alta 6U esegue il codice applicativo della turbina collegandosi alle schede I/O della turbina tramite un bus VME. La scheda viene installata saldamente all'interno di un rack VME dedicato, denominato modulo di controllo. Basata su QNX, un sistema operativo multitasking in tempo reale progettato per garantire un'elevata affidabilità industriale, IS415UCVHH1A fornisce la connettività alle interfacce dell'ingegnere e dell'operatore tramite tre porte di comunicazione dedicate integrate. Queste includono collegamenti Ethernet alla Unit Data Highway (UDH) per l'interfaccia HMI, oltre a due connessioni seriali per la configurazione autonoma e l'interazione con i sistemi di controllo distribuito (DCS).

Caratteristiche

• Esegue codice specifico dell'applicazione progettato per impianti a vapore, a gas, con turbine derivate terrestri-marittime (LM) o per il balance of plant (BOP).
• Elabora fino a 100.000 rung o blocchi funzionali al secondo nelle configurazioni standard di raccolta.
• Sincronizza le attività di elaborazione interne con il clock della scheda di comunicazione VCMI associata entro una soglia di 100 microsecondi tramite un interrupt di clock esterno.
• Gestisce la mappatura bidirezionale dei dati esterni da e verso il database del sistema di controllo (CSDB) attraverso il bus VME tramite un'unità master VCMI.
• Supporta sia configurazioni di sistema simplex per l'elaborazione dei dati I/O primari del processo, sia architetture Triple Modular Redundant (TMR) che richiedono la votazione hardware e lo scambio dello stato tra i controller.

Applicazioni

• Applicazioni di controllo di turbine a gas e a vapore.
• Controllo di turbine derivate terrestri-marittime (LM).
• Architetture di controllo del balance of plant (BOP).
• Sistemi industriali ad alta affidabilità che utilizzano l'integrazione in rack VME 6U.

Specifiche tecniche

Connessioni/Interfacce

Linee guida per l'installazione

• Composizione del modulo: installare il controller insieme a una scheda VCMI associata all'interno del telaio del modulo di controllo designato.
• Selezione del rack: l'assemblaggio supporta tre tipi di rack: un rack corto per integratori GE Fanuc, limitato alle configurazioni autonome con I/O remoto, e due rack Mark VIe di lunghezze diverse, adatti a strutture I/O locali o remote.
• Gestione termica: una ventola di raffreddamento dedicata deve essere posizionata direttamente sopra o sotto lo slot del controller, in base al tipo di rack utilizzato.
• Schede ausiliarie dell'integratore: quando si utilizza il modulo di controllo autonomo all'interno di un rack per integratori GE Fanuc, integrare una scheda VDSK per distribuire correttamente l'alimentazione della ventola e trasmettere i dettagli identificativi del rack tramite un collegamento ID.
