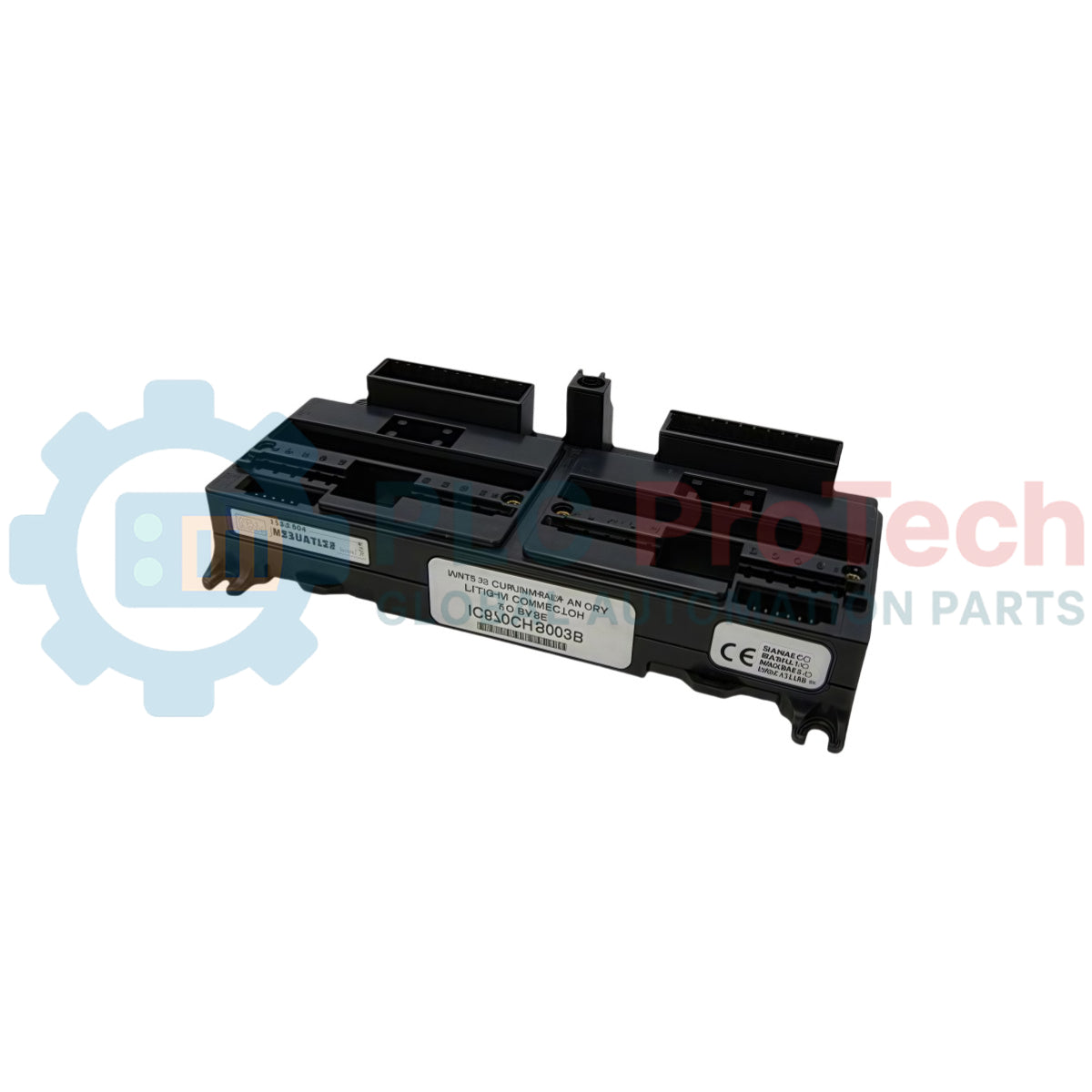

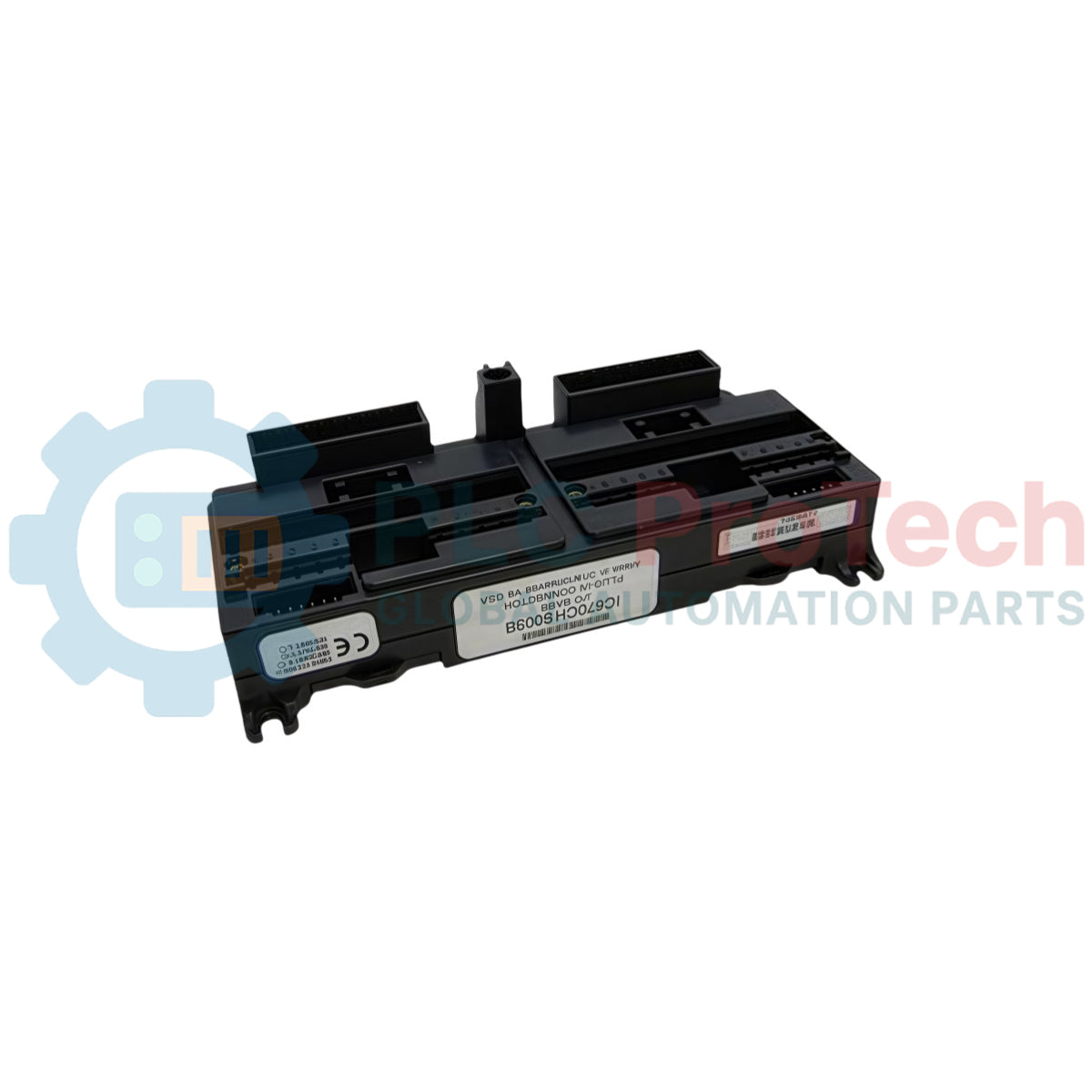

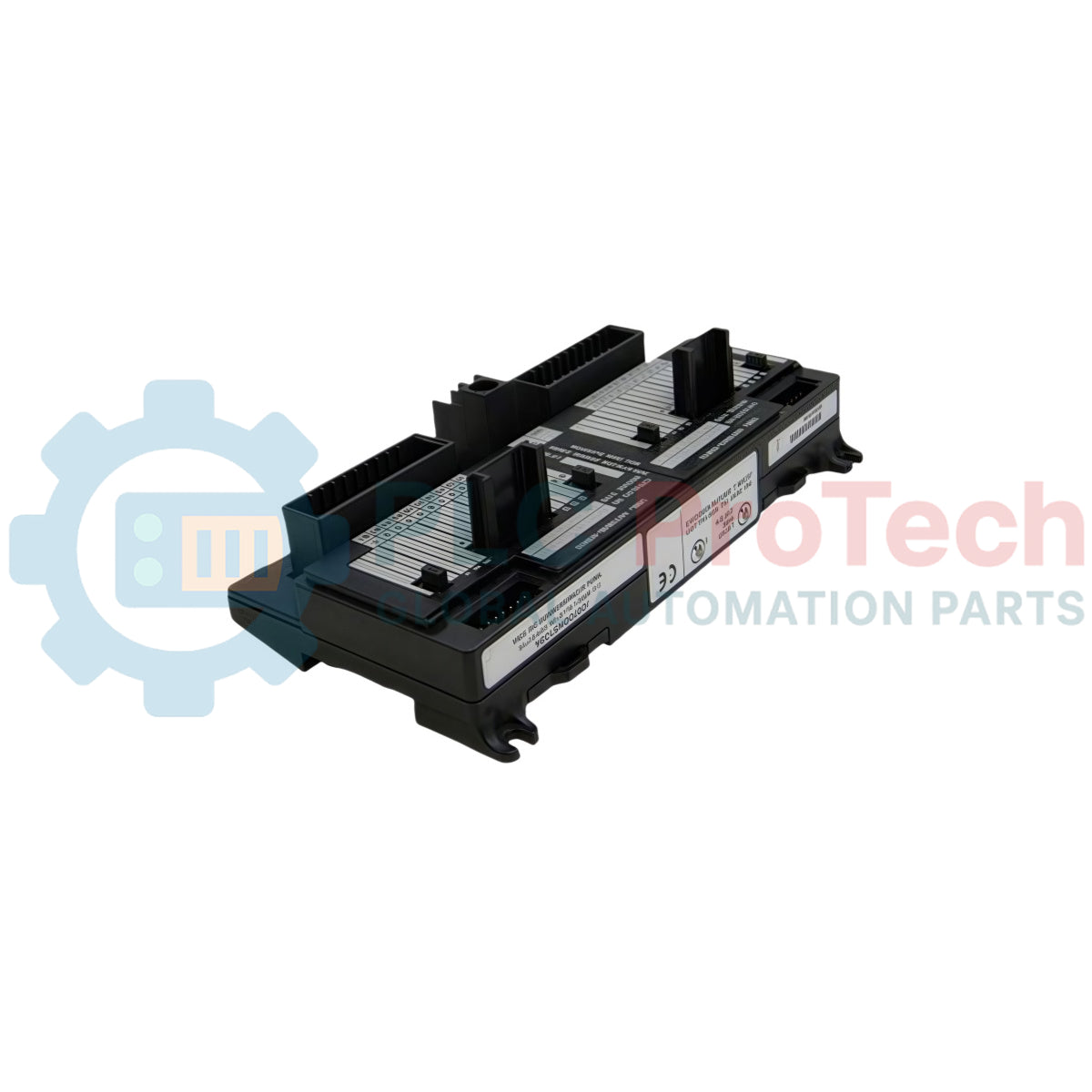

Base connettore a morsettiera GE Fanuc Field Control IC670CHS003 (tipo a barriera)

Panoramica del prodotto

Il IC670CHS003 (IC670-CHS-003) è una base con connettore a morsettiera ad alta densità, in stile barrier, progettata per il sistema GE Fanuc Field Control I/O. Questa base funge da piattaforma di montaggio fisica e da interfaccia elettrica per i moduli I/O Field Control. A differenza del modello "box-style" (CHS002), il CHS003 barrier-style presenta morsetti a vite aperti con divisori fisici, risultando ideale per applicazioni che richiedono cavi di sezione maggiore o terminazioni con capicorda ad anello/a forcella. Consente il "cablaggio permanente", permettendo di sostituire i moduli I/O senza scollegare i cavi lato campo, riducendo notevolmente i tempi di inattività durante la manutenzione in ambienti mission-critical come centrali elettriche, impianti di trattamento delle acque e linee di assemblaggio automatizzate.

Configurazione tecnica

Il modello IC670CHS003 dispone di 36 morsetti disposti in una configurazione barrier. Si monta facilmente su una guida DIN standard da 35 mm oppure può essere fissato direttamente a un sottopannello mediante bulloni. La base contiene il bus locale interno che collega il modulo I/O all'unità di interfaccia del bus (BIU). Il design barrier è progettato specificamente per prevenire cortocircuiti accidentali tra morsetti adiacenti quando si utilizzano cablaggi per impieghi gravosi. Supporta moduli sia digitali sia analogici, purché il pinout del modulo sia compatibile con uno schema di terminazione a 36 punti.

Specifiche tecniche

Domande frequenti tecniche

Qual è la differenza principale tra CHS003 e CHS002?

Il modello IC670CHS003 è una base barrier-style (morsetti aperti con divisori), mentre il CHS002 è una base box-style (fili inseriti in una gabbia). Il CHS003 è più adatto a cavi di sezione maggiore e all'uso con capicorda a crimpare, mentre il CHS002 è più compatto e adatto a cablaggi di sezione ridotta.

Posso combinare diversi tipi di moduli su questa base?

Sebbene la base sia fisicamente compatibile con la maggior parte dei moduli Field Control, ogni base è dedicata a un solo modulo specifico alla volta. È necessario assicurarsi che la codifica meccanica della base corrisponda al modulo che si intende inserire, per evitare danni all'hardware.

Questa base è compatibile con il più recente Emerson/PACSystems Field Control?

Sì. La linea Field Control era originariamente di GE Fanuc e ora è supportata da Emerson. Il modello IC670CHS003 rimane la base barrier standard per l'intero ciclo di vita di questa famiglia I/O.

Guida tecnica all'installazione

• Metodo di terminazione: utilizzare, quando possibile, capicorda ad anello o a forcella con la base barrier CHS003. Ciò garantisce il massimo contatto superficiale e impedisce ai trefoli di fuoriuscire e provocare un cortocircuito tra i morsetti ad alta densità.

• Codifica meccanica: prima di inserire a scatto il modulo I/O nella base, controllare i due selettori di codifica in plastica sul CHS003. Devono essere impostati sul codice specifico del modulo (ad esempio, ingresso a 16 punti, uscita a relè, ecc.). Se le codifiche non sono allineate, il modulo non si inserirà correttamente - non forzarlo.

• Protezione del bus: quando la base è montata ma il modulo non è ancora installato, i connettori del bus interno sono esposti. Tenere in posizione il coperchio protettivo in plastica per evitare che polvere, umidità o detriti metallici contaminino i pin placcati in oro.
