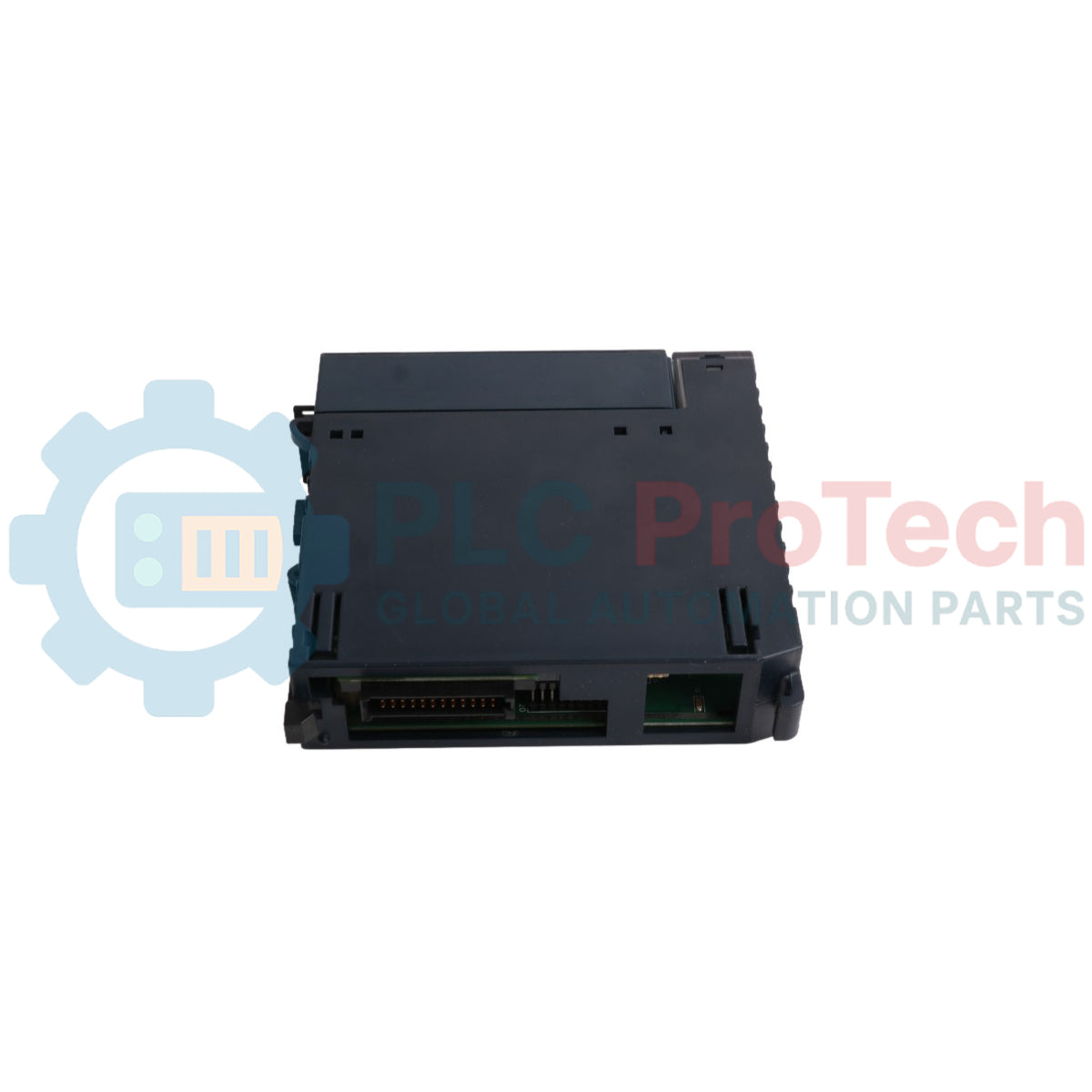

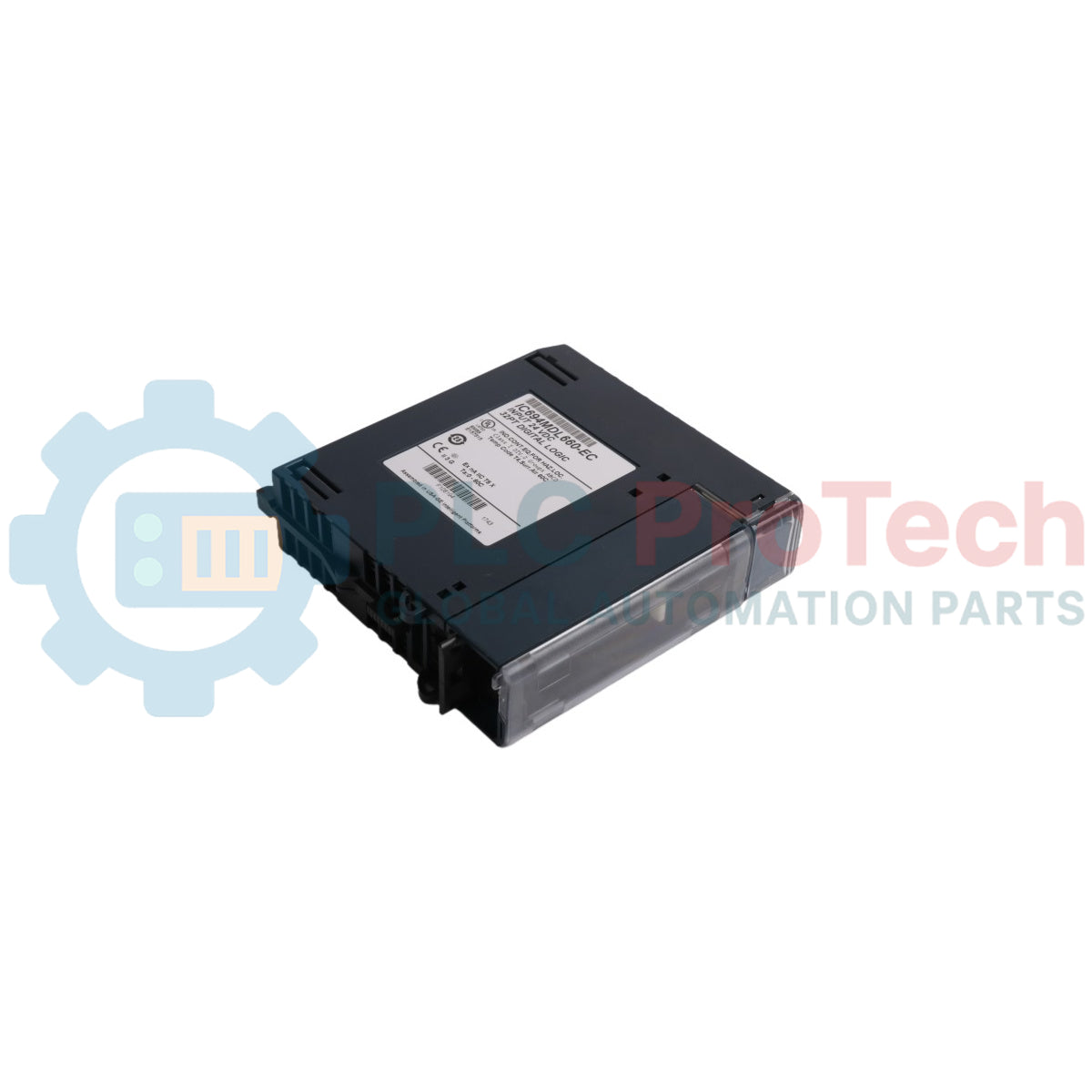

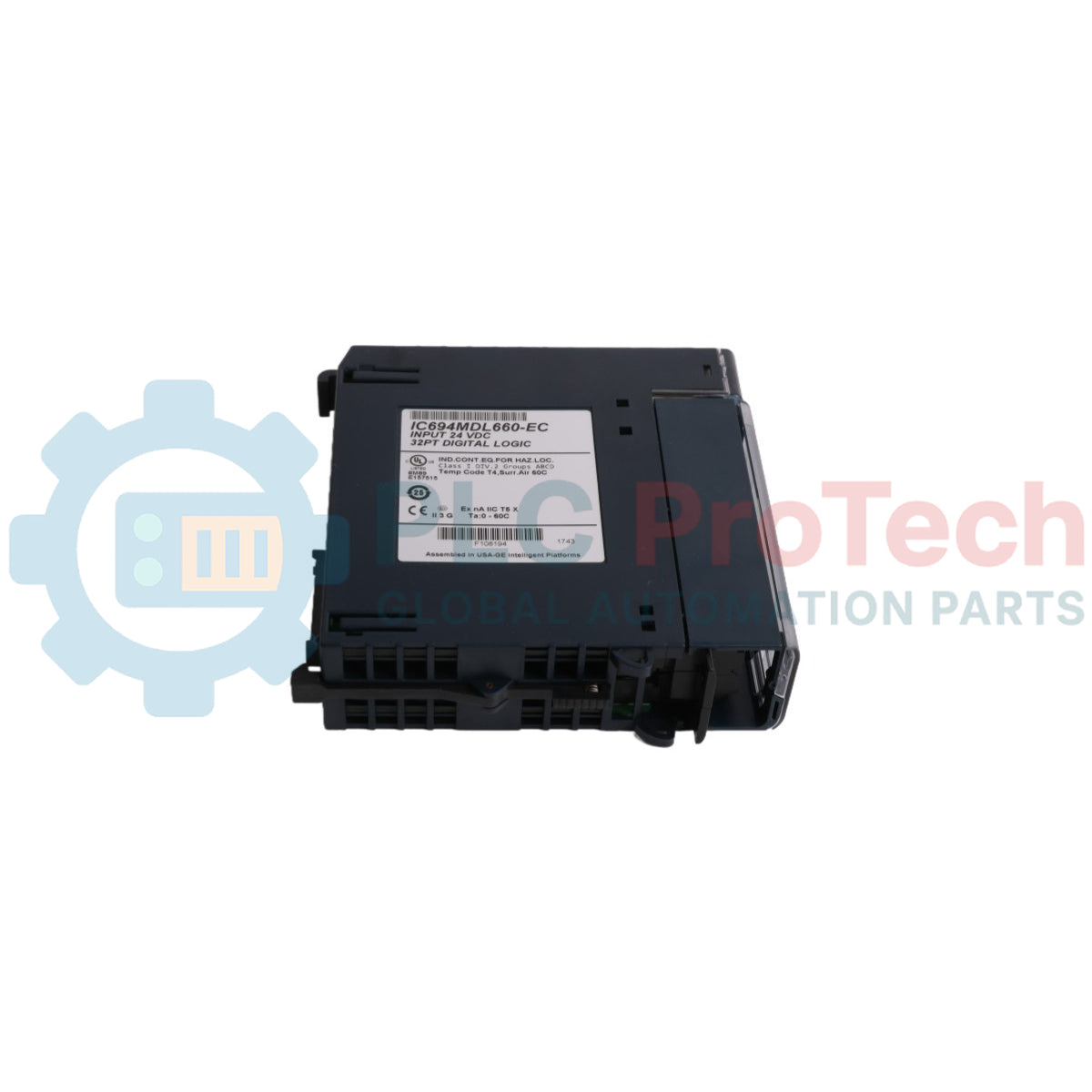

Modulo di ingresso discreto sinking/sourcing GE Fanuc PACSystems RX3i IC694MDL660

Valore dell'infrastruttura tecnica e delle operazioni del sito

Il IC694MDL660 (IC694MDL660) è un modulo di ingresso discreto ad alta densità a 32 punti, progettato nativamente per la piattaforma di controllo GE Fanuc PACSystems RX3i. Funzionando come modulo a doppia logica Modulo di ingresso a logica positiva/negativa, questa scheda utilizza circuiti interni flessibili per elaborare soglie di ingresso fino a una tensione operativa massima di 30 V CC. Gli impianti di processo industriale, gli hub per la movimentazione automatizzata dei materiali e le installazioni delle infrastrutture energetiche utilizzano il IC694MDL660 (IC694MDL660) per trasmettere in modo affidabile gli stati discreti on/off provenienti da sensori di prossimità, pulsanti fisici e interruttori di finecorsa di campo. Convertendo stati fisici dei contatti altamente dinamici in valori stabili nei registri digitali, il modulo consente il monitoraggio deterministico della macchina. I suoi banchi di circuiti isolati consentono al sistema di controllo di funzionare in presenza di sovratensioni elettriche localizzate senza interruzioni nell'elaborazione, isolando gravi guasti verso terra, attenuando i guasti dei circuiti di controllo e prevenendo prolungati fermi dello stabilimento.

Layout architetturale e specifiche elettriche

L'architettura hardware e i parametri di integrazione del sistema del IC694MDL660 Il modulo discreto stabilisce chiari limiti operativi nei backplane ad alta velocità.

• Quattro banchi comuni isolati: Organizza i 32 ingressi discreti in quattro gruppi elettricamente separati da otto canali. Ogni gruppo indipendente dispone di un nodo di ritorno comune dedicato all'utente, che consente l'elaborazione simultanea di configurazioni esterne di campo a logica positiva (sourcing) e a logica negativa (sinking).
• Registri per il filtraggio variabile del rumore: Offre sette profili di filtraggio degli ingressi selezionabili via software, con intervalli nativi da 0,5 ms a 100,0 ms. I programmatori dei sistemi di controllo regolano direttamente questi valori temporali nei riferimenti dati assegnati al modulo, per adattarli alle caratteristiche specifiche della macchina e annullare il rimbalzo ad alta frequenza dei contatti.
• Matrice di monitoraggio del blocco rimovibile: Dispone di contatti automatizzati per la verifica dell'interfaccia, che monitorano in tempo reale il posizionamento del blocco terminale. Un LED bicolore frontale cambia colore in base allo stato della posizione di blocco meccanico, segnalando automaticamente alla CPU RX3i i guasti dovuti alla perdita o all'aggiunta di un blocco.
• Dipendenze da backplane e firmware: Assegna un codice di identificazione del modulo pari a 0x058h e consuma fino a 300 mA dal bus logico interno a 5 V CC. Questa scheda a bassa tensione richiede un processore RX3i con firmware versione 2.90 o superiore ed è completamente vietato inserirla nei backplane PLC legacy della serie 90-30.

Matrice dei dati sulle prestazioni e della conformità

Domande frequenti sul ciclo di vita e sulla risoluzione dei problemi dell'hardware

Come manifesta il modulo IC694MDL660 un guasto critico se il firmware è assente o danneggiato?Quando il firmware operativo interno è assente o danneggiato, tutti i 32 LED dei canali e gli indicatori diagnostici sul pannello frontale rimangono completamente SPENTI. È fondamentale che la CPU RX3i possa continuare a eseguire normalmente la scansione dello slot del modulo senza generare automaticamente avvisi o codici di errore nel registro principale del sistema. Per le operazioni di controllo critiche e ad alto impatto, i team di progettazione devono implementare una logica di coerenza a livello software invece di affidarsi esclusivamente ai messaggi diagnostici di guasto di base per segnalare l'inoperatività.

Quali problemi elettrici specifici fanno entrare la scheda di ingresso IC694MDL660 in uno stato improvviso di "luci spente" durante le transizioni di alimentazione?Questo stato inattivo si verifica in genere dopo una rapida sequenza di cicli di alimentazione del sistema, con intervalli inferiori a 1 secondo. Può inoltre essere attivato se circuiti di controllo esterni alimentano la corrente attraverso relè di commutazione meccanici soggetti a rimbalzo dei contatti. Queste rapide fluttuazioni della microalimentazione interrompono i chip di elaborazione interni durante l'inizializzazione. Per risolvere il problema, i tecnici devono spegnere completamente e riaccendere l'alimentazione principale, quindi riprovare l'operazione.

È normale che un messaggio di errore "Loss of Terminal Block" venga attivato durante la sostituzione a caldo?Sì, in rare occasioni, l'inserimento a caldo o la rimozione meccanica del modulo durante il funzionamento possono indurre i pin di rilevamento a registrare un messaggio di allarme transitorio Loss o Addition of Terminal Block. Se il tecnico della manutenzione verifica che il gruppo del morsetto rimovibile sia fisicamente presente, a filo e correttamente bloccato in posizione, questo codice di errore può essere ignorato in sicurezza.

Protocollo di progettazione e installazione sul campo

• Architettura del cablaggio dei gruppi di interblocco logico:Quando si installa il cablaggio di campo nella configurazione a 36 punti, verificare che ogni gruppo di otto ingressi disponga di una propria linea comune dedicata, collegata al nodo del terminale comune designato. Collegare Common 1–8 al Terminal 9, Common 9–16 al Terminal 18, Common 17–24 al Terminal 27 e Common 25–32 al Terminal 36. Non collegare insieme i comuni di gruppi diversi se operano su circuiti di campo separati, poiché ciò bypassa l'isolamento ottico di sicurezza continuo tra gruppi da 250 VAC del modulo.

• Divieti relativi all'isolamento dell'alimentazione e all'oscillazione dei contatti:Non instradare mai l'alimentazione primaria di rete al rack di controllo RX3i attraverso relè meccanici non compensati o interruttori a levetta soggetti a un'elevata oscillazione dei contatti ad alta frequenza. Microinterruzioni rapide dell'alimentazione di durata inferiore a 1 secondo possono danneggiare la sequenza di inizializzazione dell'IC694MDL660, impedendone l'avvio. Se un'operazione di aggiornamento del firmware viene interrotta o non riesce a metà, isolare l'alimentazione dello slot, verificare l'integrità dell'installazione e rieseguire l'utility software per riscrivere i file di sistema di base.

• Linee guida per la coppia di serraggio e la ritenzione dei morsetti:Quando si utilizza il morsetto a vite IC694TBB032, rimuovere 8 mm di guaina dal conduttore e serrare le viti meccaniche a 0.5 N-m (4.4 inch-lbs). Nelle aree soggette a vibrazioni continue causate da macchinari industriali, sostituire il morsetto a vite con il morsetto a molla IC694TBS032 per eliminare l'allentamento meccanico e mantenere stabili i contatti di comunicazione con il rack di elaborazione principale.
