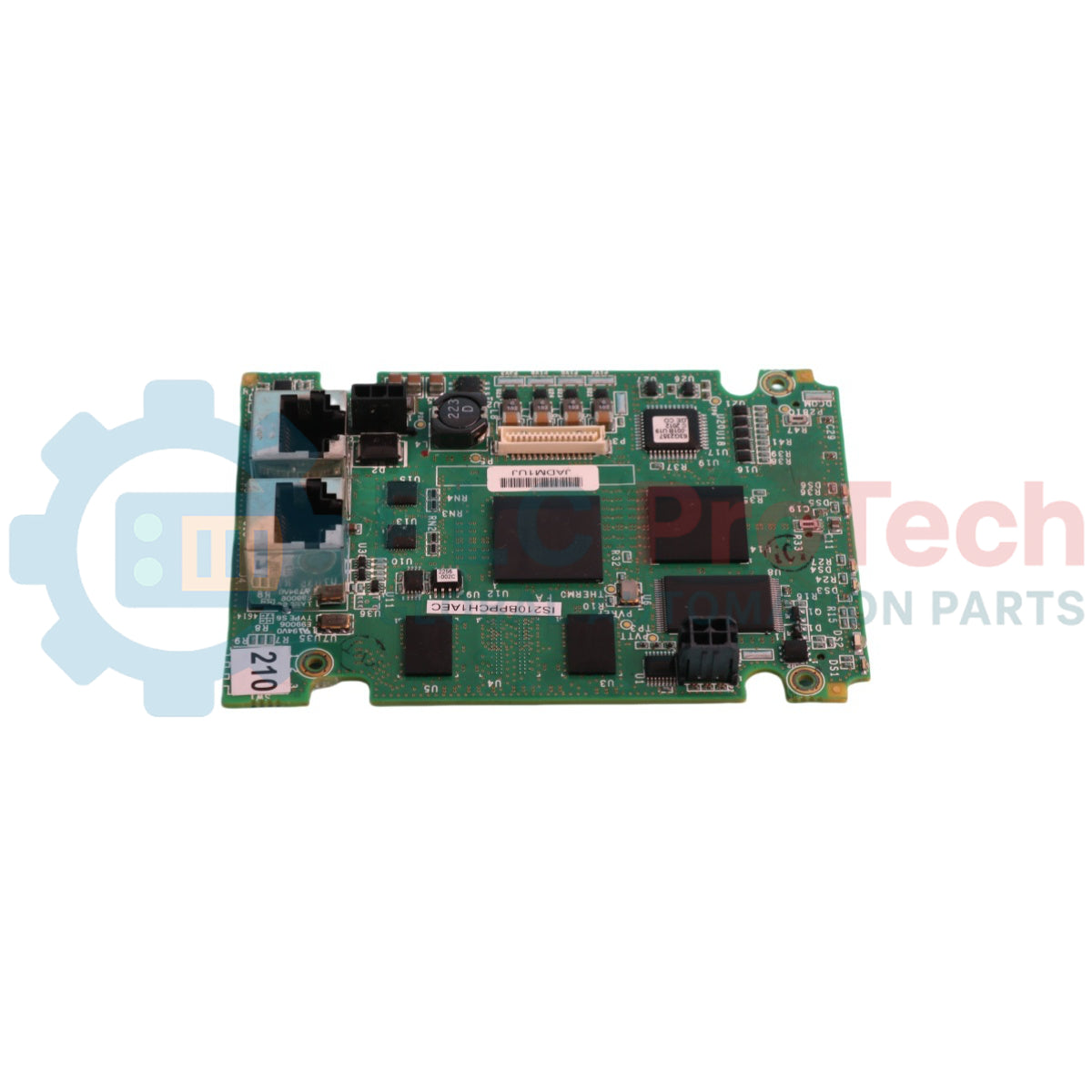

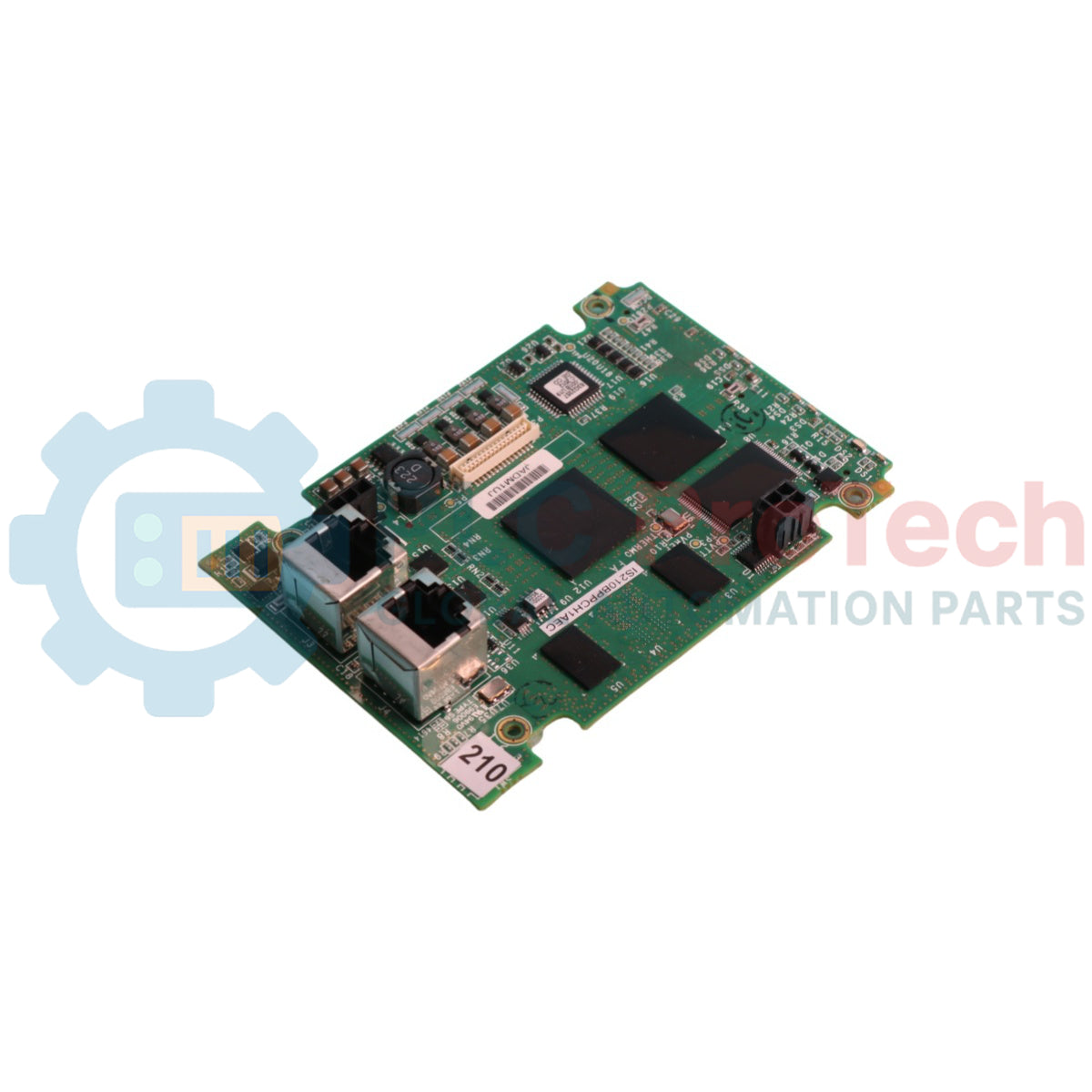

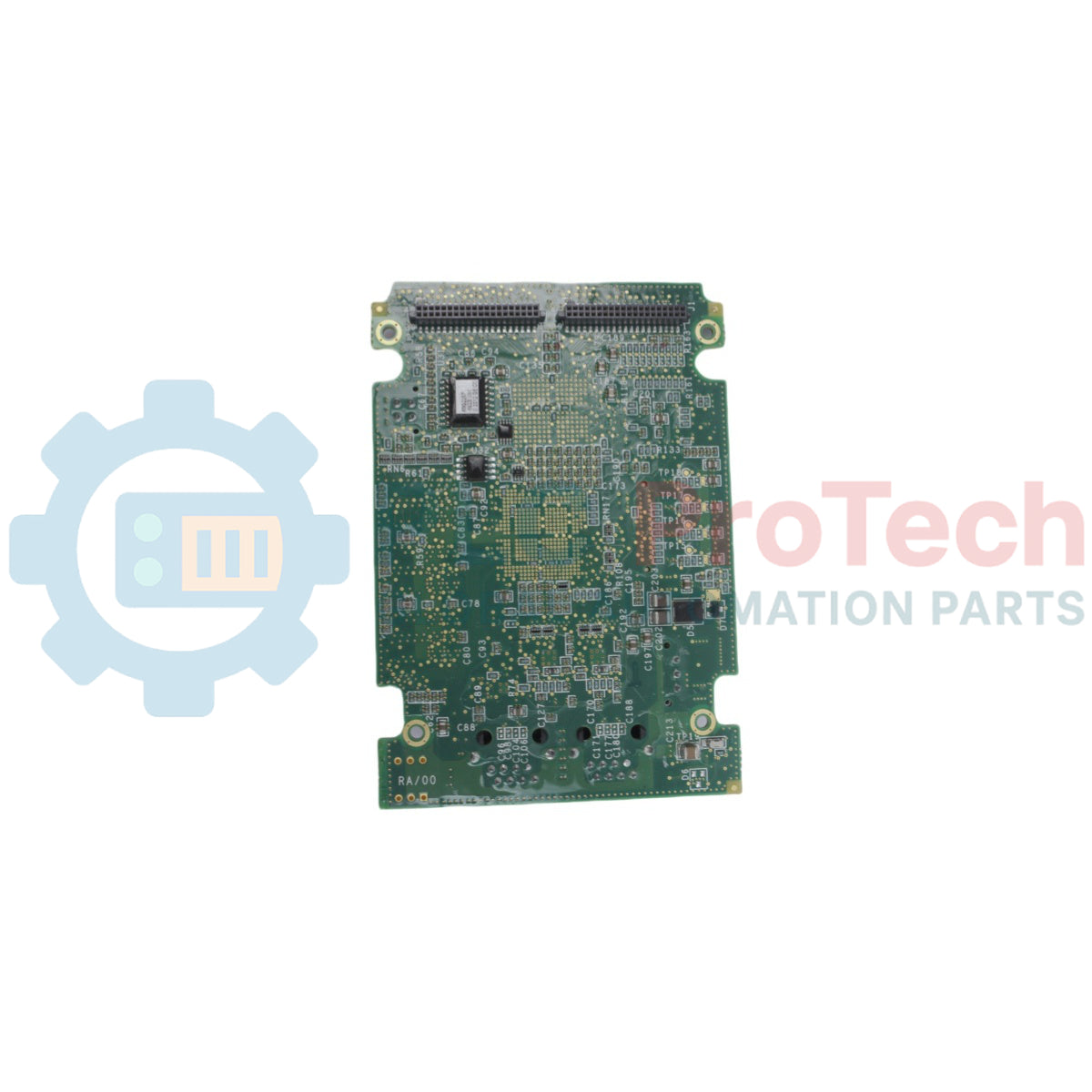

Scheda a circuiti stampati Mark VI IS210BPPBH2B di General Electric

Descrizione

La IS210BPPBH2B è una scheda figlia ausiliaria progettata per l'integrazione nel sistema di controllo delle turbine Mark VI Speedtronic. Funziona come scheda plug-in specializzata, collegata fisicamente ed elettricamente a una scheda WETA principale per supportare i percorsi di elaborazione del controllo, della protezione o del monitoraggio. Operando all'interno dell'architettura centralizzata del Modulo di controllo, la scheda a circuiti stampati IS210BPPBH2B contribuisce alla gestione dei dati dei sensori in tempo reale e dei circuiti di controllo per le turbine a gas e a vapore di grandi impianti. I dati gestiti dall'hardware di controllo sottostante si interfacciano senza soluzione di continuità con le postazioni operatore basate su Windows che eseguono i software CIMPLICITY e Control System Toolbox tramite schede terminali dedicate.

Caratteristiche

• Design con scheda figlia ausiliaria progettata per il montaggio diretto su una scheda WETA primaria.
• Fori realizzati in fabbrica ai quattro angoli per consentire il montaggio con viti e distanziali.
• Rivestimento protettivo applicato all'intero gruppo della scheda a circuiti stampati per proteggerlo da polvere e umidità.
• Hardware integrato comprendente transistor, un induttore, un trasformatore e un oscillatore a cristallo dedicato.
• Due LED di stato affiancati lungo un bordo della scheda per la diagnostica visiva locale.
• Molteplici punti di test hardware (TP) distribuiti nel layout del circuito per la diagnostica tecnica e la verifica dei segnali.

Applicazioni

• Sistemi di controllo per turbine a gas per impieghi gravosi
• Reti di protezione e monitoraggio per turbine a vapore
• Elaborazione ausiliaria del modulo di controllo Speedtronic Mark VI
• Sottoassiemi di espansione funzionale delle schede WETA

Specifiche tecniche

Connessioni/Interfacce

Linee guida per l'installazione

• Montaggio meccanico: Allineare i quattro fori agli angoli realizzati in fabbrica sulla scheda con i distanziali corrispondenti sulla scheda WETA primaria. Fissare saldamente utilizzando quattro viti filettate. Evitare un serraggio eccessivo per prevenire fratture da sollecitazione sul substrato.
• Orientamento: Verificare che le aperture lungo i tre bordi corrispondano alla disposizione degli spazi di rispetto meccanici del gruppo della scheda ospite prima del fissaggio.
• Protezione ESD: Collegare a terra tutto il personale utilizzando appositi braccialetti antistatici prima di maneggiare il gruppo, per proteggere i transistor e i circuiti integrati sensibili a bordo dalle scariche elettrostatiche.
• Verifica del cablaggio: Assicurarsi che entrambi i jack femmina e entrambi i connettori femmina siano completamente inseriti e bloccati nei rispettivi cablaggi di accoppiamento prima di alimentare il modulo di controllo.
