HIMA

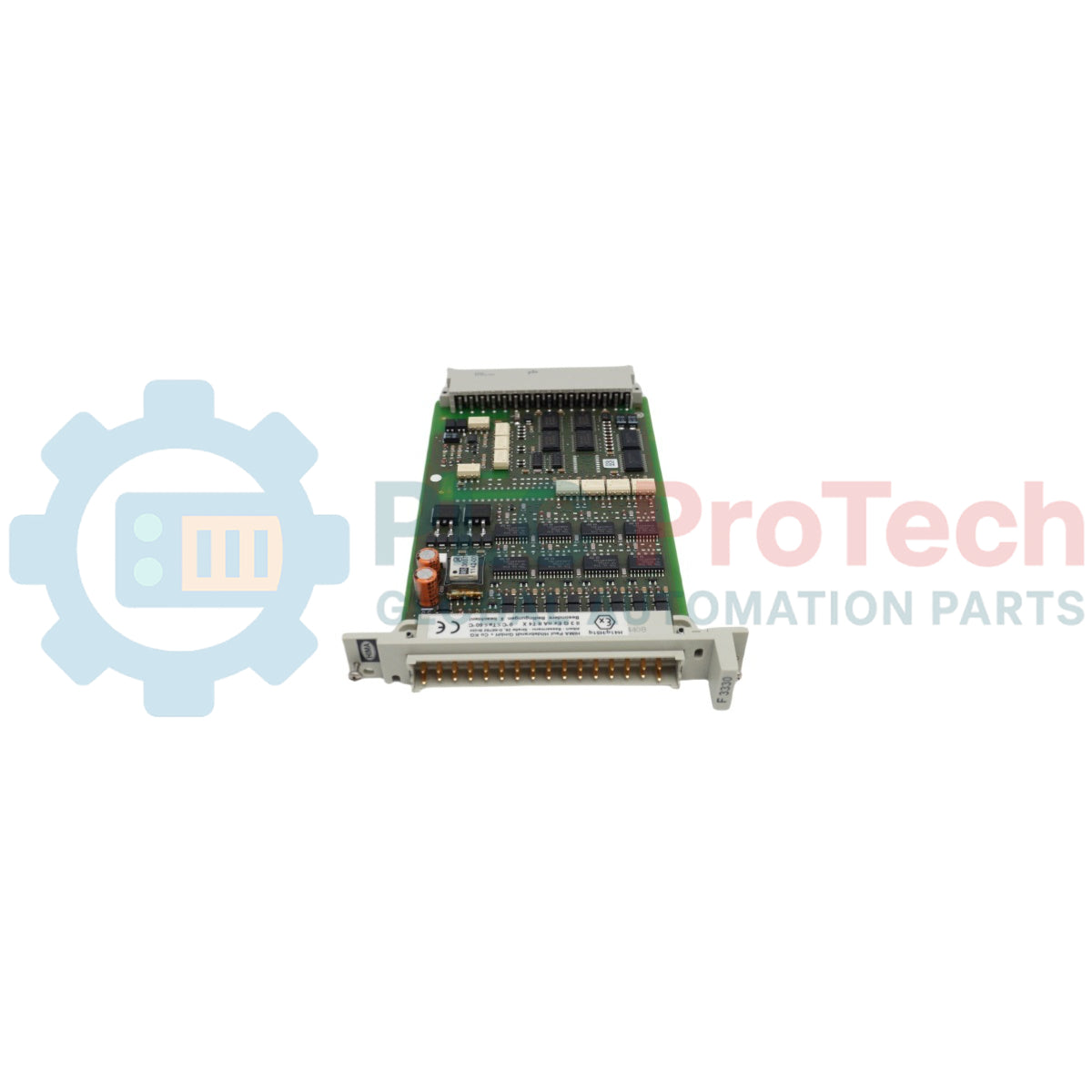

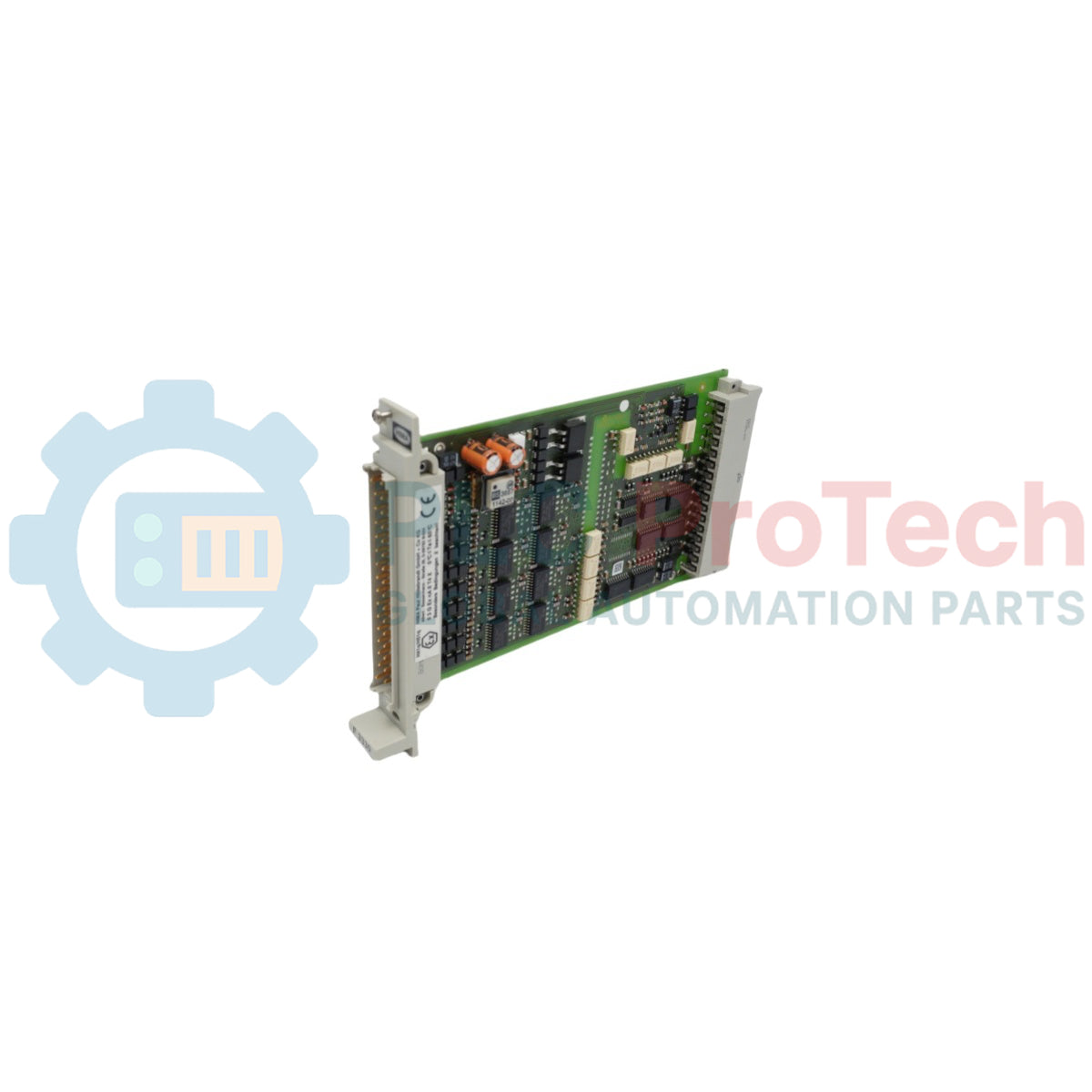

Modulo di uscite a 8 canali di sicurezza HIMA F 3330

SKU F3330

Disponibile
  • 12-month warranty
  • Free returns within 30 days
  • Manufacturer: HIMA

  • Product No.: F3330

  • Country of origin:Germany

  • Product Type: Modulo di uscita a 8 canali

  • Barcode: 8537101190

  • Payment: T/T, Western Union

  • Weight: 140g

  • Dimensions: 2 cm x 19 cm x 12,8 cm

  • Shipping port: Xiamen

  • Warranty: 12 months

Panoramica del prodotto

Il F 3330 (F3330) è un modulo di uscita a 8 canali ad alta affidabilità, progettato per applicazioni industriali legate alla sicurezza che richiedono la classe di requisiti da AK 1 a 6. Questo modulo offre otto canali indipendenti progettati per pilotare carichi resistivi o induttivi fino a 500 mA (12 W), nonché carichi a lampada fino a 4 W. Dispone di spegnimento di sicurezza e isolamento sicuro integrati, garantendo l'assenza di qualsiasi segnale in uscita in caso di interruzione dell'alimentazione L-. Ottimizzato per l'uso nei sistemi di arresto di emergenza (ESD) e nei sistemi antincendio e rilevazione gas (F&G), il F 3330 esegue autotest automatici durante il funzionamento, inclusi test "walking-bit" e monitoraggio della rilettura del segnale. Queste routine diagnostiche proattive garantiscono un'elevata disponibilità del sistema e una significativa riduzione dei tempi di inattività, rilevando guasti come interferenze tra canali o malfunzionamenti di commutazione prima che influiscano sulla sicurezza dell'impianto. Il suo design robusto è ideale per le infrastrutture critiche in cui le prestazioni fail-safe sono uno standard operativo obbligatorio.

Configurazione tecnica

L'architettura del F 3330 è incentrata sulla diagnostica orientata alla sicurezza e sulla tolleranza ai guasti. Il modulo esegue una "rilettura" continua dei segnali di uscita per verificare che lo stato effettivo sul campo corrisponda alla logica comandata. Per lo stato del segnale 0, il punto di funzionamento della rilettura è impostato a ≤ 6.5 V; i guasti che si verificano al di sotto di questa soglia vengono gestiti tramite una logica di sicurezza specifica per prevenire guasti non rilevati. La diagnostica integrata include un segnale di test con durata massima di 200 µs, sufficientemente breve da verificare la capacità di commutazione senza interrompere il carico o influire sulla stabilità del processo. Inoltre, il modulo supporta il collegamento in parallelo delle uscite senza la necessità di diodi esterni, facilitando configurazioni semplici di ridondanza e di maggiore capacità di corrente quando richiesto dalla logica applicativa.

Specifiche tecniche

Attributo Dettagli della specifica
Modello F 3330
Marca HIMA
Origine Germania
Numero di uscite 8 canali
Capacità di carico 500 mA (resistivo/induttivo), 4 W (lampada)
Caduta di tensione interna max. 2 V a 500 mA
Protezione da cortocircuito punto di intervento da 0.75 a 1.5 A
Corrente di dispersione max. 350 µA
Ingombro 4 TE
Consumo energetico 5 VDC: 110 mA / 24 VDC: 180 mA
Temperatura di esercizio da 0 a +60 deg C

Domande frequenti tecniche

Cosa succede all'uscita se l'alimentazione L- viene interrotta?

Il F 3330 è progettato con un protocollo di sicurezza specifico che garantisce l'assenza di qualsiasi segnale in uscita in caso di interruzione dell'alimentazione L-. Ciò impedisce la presenza di potenziali di tensione imprevedibili e garantisce che il modulo passi a uno stato sicuro in caso di guasto.

È possibile pilotare lampade di potenza superiore con questo modulo?

Sebbene il collegamento standard per lampade sia dimensionato per un massimo di 4 W, è possibile pilotare carichi a lampada compresi tra 4 W e 10 W seguendo specifici schemi di progettazione HIMA, che in genere prevedono modifiche al cablaggio esterno o considerazioni relative alla limitazione della corrente.

A quale tensione avviene lo sgancio per sottotensione?

Il modulo monitora la tensione di alimentazione e avvia uno sgancio per sottotensione a ≤ 16 V, per garantire che le uscite non funzionino in uno stato instabile o indeterminato a causa di un'alimentazione insufficiente.


Guida alla progettazione e all'installazione

Dissipazione del calore e carico del rack

Durante la fase di progettazione, gli ingegneri devono limitare la densità dei moduli ad alto carico. In un singolo rack I/O devono essere utilizzati al massimo 10 moduli di uscita funzionanti al carico nominale, per evitare l'accumulo localizzato di calore. Mantenere la spaziatura standard dell'armadio per garantire un flusso d'aria verticale senza ostacoli, fondamentale per mantenere la temperatura di esercizio al di sotto del limite di 60 deg C.

Cablaggio e resistenza della linea

Per garantire un rilevamento affidabile dei cortocircuiti e una rilettura accurata del segnale, la resistenza totale ammissibile della linea (incluse sia la linea di alimentazione sia quella di ritorno) non deve superare 11 Ohm. Utilizzare cavi a doppino intrecciato di alta qualità per i collegamenti dei segnali. Sebbene il modulo sia protetto dai cortocircuiti, una resistenza eccessiva della linea può impedire alla corrente di cortocircuito di raggiungere la soglia di intervento da 0.75 a 1.5 A, mascherando potenzialmente un guasto.

Precauzioni per le vibrazioni e le aree pericolose

Negli ambienti soggetti a vibrazioni meccaniche, assicurarsi che il modulo sia completamente inserito nel subrack e che le viti di fissaggio siano adeguatamente serrate. Per le installazioni in aree pericolose, il F 3330 deve essere alloggiato in un involucro con grado di protezione appropriato (ad es. IP54 o superiore) e installato in conformità alle normative locali sulla sicurezza intrinseca o sulla protezione antideflagrante. Verificare sempre che l'alimentazione esterna del carico a 24 VDC sia filtrata e stabilizzata, per evitare che i transitori attivino la diagnostica del segnale di test da 200 µs.
