HIMA H41q/H51q B9361 / B 9361 Kit di assemblaggio

SKU B9361

Disponibile
  • 12-month warranty
  • Free returns within 30 days
  • Manufacturer: HIMA

  • Product No.: B9361

  • Country of origin:Germany

  • Product Type: Kit di assemblaggio

  • Payment: T/T, Western Union

  • Weight: 8500g

  • Dimensions: 222 mm x 248 mm x 483 mm (A x L x P)

  • Shipping port: Xiamen

  • Warranty: 12 months

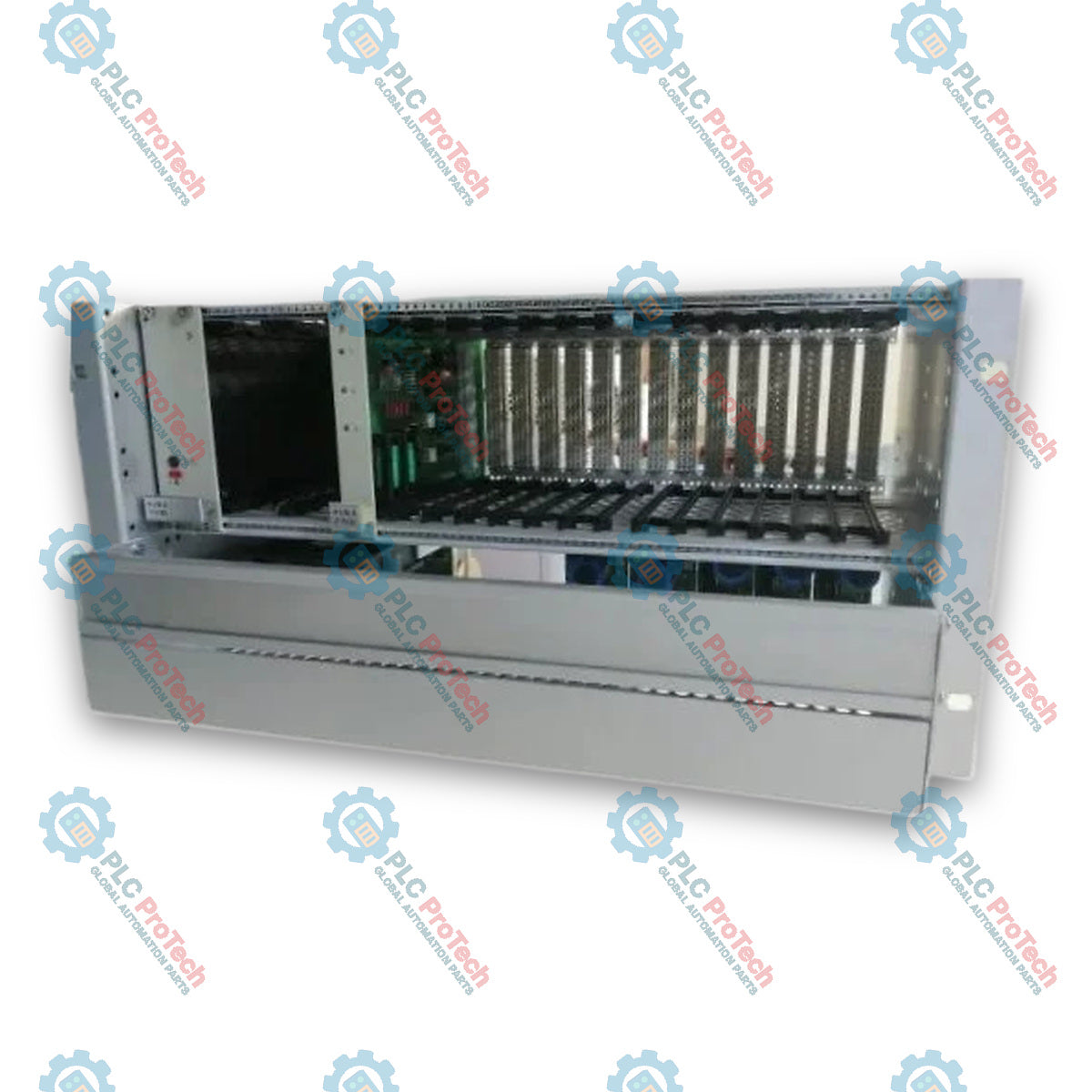

Il HIMA B 9361 è un kit di assemblaggio che fornisce un'alimentazione aggiuntiva a 5 V (caricabile fino a 18 A) per i sistemi di sicurezza HIMA H51q. Il B 9361 viene utilizzato quando i moduli di alimentazione integrati nel rack centrale non sono sufficienti ad alimentare i circuiti a 5 V (ad esempio, quando il fabbisogno di corrente I > 18 A per tre moduli di alimentazione F 7126 in una configurazione di controllo ridondante). Basato su un rack centrale K 1408 da 19 pollici (alto 5 unità), con canalina portacavi integrata, il B 9361 include un modulo di alimentazione F 7126 (24 V / 5 V, 10 A), un modulo di monitoraggio dell'alimentazione F 7131 e unità posteriori di disaccoppiamento, protezione tramite fusibili e monitoraggio della ventola (Z 6011, Z 6012 e Z 6013). L'elevata disponibilità è garantita dal fatto che due moduli di alimentazione su tre possono mantenere l'alimentazione a 5 V.

Caratteristiche

  • Basato su un rack centrale K 1408 da 19 pollici (alto 5 unità, 5U), con canalina portacavi integrata
  • Fornisce un'alimentazione aggiuntiva a 5 V, caricabile fino a 18 A, per i sistemi H51q
  • Dotato di 1 modulo di alimentazione F 7126 (24 V / 5 V CC, 10 A) nel kit base
  • Possibilità di espansione con fino a 2 moduli di alimentazione F 7126 aggiuntivi (PS2, PS3), con uscite a 5 V in parallelo
  • Dotato di 1 modulo di monitoraggio dell'alimentazione F 7131
  • Include 14 connettori femmina per l'installazione dei moduli standard di tipo F del sistema Planar HIMA
  • Moduli Z 6011 montati posteriormente per il disaccoppiamento e la protezione tramite fusibili dell'alimentazione dei moduli di alimentazione
  • Modulo ventola Z 6012 montato posteriormente, con monitoraggio del funzionamento della ventola e del fusibile
  • Moduli Z 6013 montati posteriormente per il disaccoppiamento e la protezione tramite fusibili della tensione di alimentazione per Z 6012
  • Disponibilità ridondante dell'alimentazione, con 2 moduli di alimentazione su 3 che garantiscono l'alimentazione a 5 V

Applicazioni

  • Espansione aggiuntiva dell'alimentazione a 5 V CC per i sistemi di controllo di sicurezza HIMA H51q
  • Integrazione e alloggiamento dei moduli di tipo F del sistema Planar HIMA
  • Distribuzione e monitoraggio dell'alimentazione negli impianti di strumentazione di sicurezza industriale

Informazioni per l'ordine

Componente Descrizione Denominazione del componente/modulo
Rack centrale Rack da 19 pollici, alto 5 unità, con canalina portacavi integrata 1 x K 1408
Modulo posteriore Disaccoppiamento e protezione tramite fusibili per l'alimentazione dei moduli di alimentazione 3 x Z 6011
Modulo posteriore Ventola con monitoraggio del funzionamento e del fusibile 1 x Z 6012
Modulo posteriore Disaccoppiamento e protezione tramite fusibili della tensione di alimentazione per Z 6012 2 x Z 6013
Modulo incluso Modulo di alimentazione 24 V / 5 V, 10 A (PS1) 1 x F 7126
Modulo incluso Modulo di monitoraggio dell'alimentazione 1 x F 7131
Connettori inclusi Connettori femmina per moduli standard (tipo F) del sistema Planar HIMA 14 connettori femmina
Modulo opzionale Modulo di alimentazione 24 V / 5 V (PS2, PS3) 2 x F 7126 (da ordinare separatamente)
Moduli opzionali Moduli standard (tipo F) del sistema Planar HIMA 1...14 moduli di tipo F (da ordinare separatamente)

Specifiche tecniche

Parametro Specifiche
Produttore HIMA
Modello B 9361
Compatibilità del sistema Sistemi HIMA H51q, sistema HIMA Planar
Dimensioni del rack / formato Rack centrale K 1408, 19 pollici, altezza di 5 unità (5U)
Capacità aggiuntiva a 5 V Caricabile fino a 18 A
Modulo di alimentazione di base 1 x F 7126 (24 V / 5 V CC, 10 A)
Ridondanza dell'alimentazione 2 moduli F 7126 su 3 garantiscono l'alimentazione a 5 V
Fusibile interno Z 6011 4 A ad intervento ritardato (5 x 20 mm, codice HIMA 57 0174409)
Fusibile interno Z 6013 1.6 A ad intervento ritardato (5 x 20 mm, codice HIMA 57 0174169)

Collegamenti/Interfacce

Punto di collegamento Dettagli dei cavi e dei collegamenti Protezione mediante fusibile Funzione / Uso
XG.21/22/23:2 (L+) RD 2.5 mm2, Faston 6.3 x 0.8 max. 16 A gL Alimentazione a 24 V CC per PS1...PS3
XG.21/22/23:1 (L-) BK 2.5 mm2, Faston 6.3 x 0.8 - Polo di riferimento per l'alimentazione a 24 V CC
XG.2: +5 V YE 2 x 2.5 mm2, Faston 6.3 x 0.8 (sezione 6 mm2 per distanze > 2 m) - Uscita +5 V CC (alimentazione del sottorack I/O B 9302)
XG.3: GND GN 2 x 2.5 mm2, Faston 6.3 x 0.8 (sezione 6 mm2 per distanze > 2 m) - Uscita GND (alimentazione del sottorack I/O B 9302, da collegare al GND del rack centrale)
XG.24:2 (L+) RD 1.5 mm2, Faston 6.3 x 0.8 - Uscita 24 V CC (monitoraggio del fusibile di alimentazione e IO-CON nel sottorack I/O)
XG.25:2 (L+) RD 1.5 mm2, Faston 6.3 x 0.8 - Uscita 24 V CC (monitoraggio del fusibile di alimentazione e IO-CON nel sottorack I/O solo per il 2° bus I/O B 5222-2, B 5223-2, B 5232-2 e B 5233-2)
XG.26:4/5/6 GY 0.5 mm2, Faston 2.8 x 0.8 max. 4 A ad intervento ritardato Contatto flottante NA/NC per la segnalazione (monitoraggio dei fusibili e delle ventole)
XG .4 - - Cablaggio di fabbrica: alimentazione L+ (24 V) per il modulo di alimentazione F 7126
XG .5 - - Cablaggio di fabbrica: alimentazione L- (24 V) per il modulo di alimentazione F 7126
XG .26: 2, 3 - - Cablaggio di fabbrica: alimentazione delle ventole
XG .26: 1 - - Cablaggio di fabbrica: cavo per il monitoraggio dei fusibili
XG .1:9-11 - - Cablaggio a cura del cliente: collegamenti per il monitoraggio delle alimentazioni tramite F 7131
XG .21, XG .22, XG .23 - - Cablaggio a cura del cliente: collegamenti per Z 6011 (disaccoppiamento e protezione mediante fusibile per l'alimentazione dei moduli di alimentazione)
XG .24, XG .25 - - Cablaggio a cura del cliente: collegamenti per Z 6013 (disaccoppiamento e protezione mediante fusibile della tensione di alimentazione per Z 6012 e alimentazione del modulo di accoppiamento F 7553 nel sottorack I/O)

Linee guida per l'installazione

  • Messa a terra: l'installazione del kit di montaggio richiede un collegamento conduttivo al telaio o un collegamento di terra separato installato secondo i requisiti EMC. Il collegamento di terra PE utilizza un Faston 6.3 x 0.8 mm. Prestare la massima attenzione alle raccomandazioni del produttore quando si scollegano e si ricollegano i connettori Faston.
  • Collegamento del circuito a 5 V: i circuiti a 5 V dei moduli di alimentazione nel rack centrale e nell'alimentazione aggiuntiva non devono essere collegati in parallelo; tuttavia, il GND di entrambe le alimentazioni deve essere collegato insieme.
  • Cablaggio dell'uscita a 5 V: per distanze superiori a 2 m tra l'uscita a 5 V CC (XG.2 / XG.3) e il sottorack I/O (B 9302), utilizzare una sezione del cavo di 6 mm2 anziché 2.5 mm2.

Conformità e certificazioni

  • CE

FAQ

A cosa serve HIMA B 9361?

HIMA B 9361 è un kit di assemblaggio utilizzato per fornire un'alimentazione aggiuntiva a 5 V CC, caricabile fino a 18 A, per i sistemi di sicurezza HIMA H51q quando l'alimentazione del rack centrale è insufficiente.

A quale sistema appartiene il modulo?

Il kit di assemblaggio appartiene ai sistemi di sicurezza HIMA H51q e ospita moduli standard di tipo F del sistema HIMA Planar.

Quali moduli sono inclusi nel kit B 9361 standard?

Il kit include un rack centrale K 1408 (5U, 19 pollici), 1 modulo di alimentazione F 7126 (24 V / 5 V, 10 A), 1 modulo di monitoraggio dell'alimentazione F 7131, 14 connettori per slot per moduli di tipo F e i moduli Z 6011, Z 6012 e Z 6013 montati posteriormente.

Come viene mantenuta la ridondanza dell'alimentazione nel B 9361?

La disponibilità dell'alimentazione è garantita perché 2 dei 3 moduli di alimentazione F 7126 sono in grado di garantire l'alimentazione a 5 V.

Come devono essere messi a terra e cablati i circuiti a 5 V?

I circuiti a 5 V del rack centrale e dell'alimentazione aggiuntiva non devono essere collegati in parallelo, ma i GND di entrambe le alimentazioni devono essere collegati tra loro.
