Modulo di accoppiamento HIMA F 7553 per il sistema di controllo di sicurezza PES H51q

Progettato per la manutenzione dei subrack IO online nei sistemi H51q

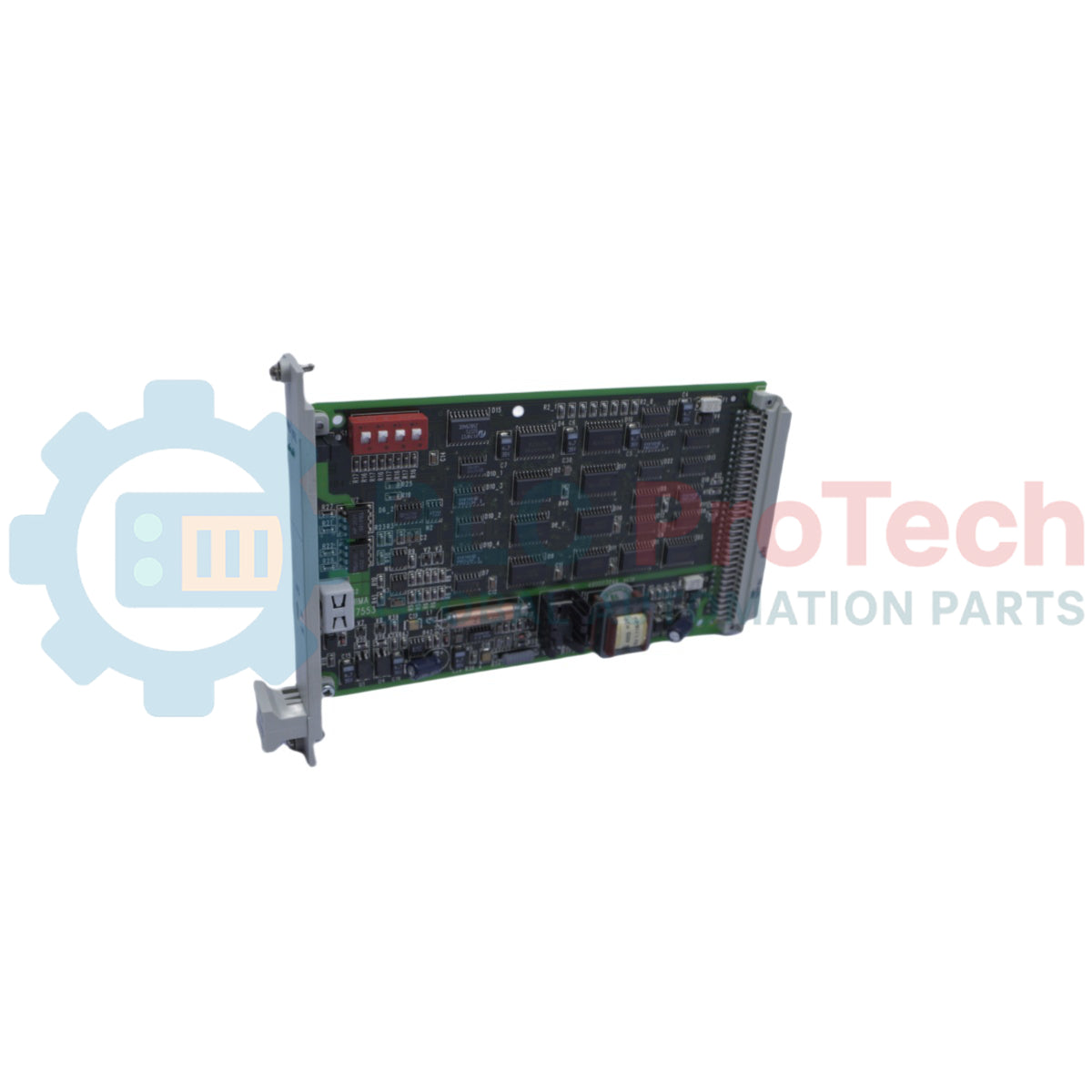

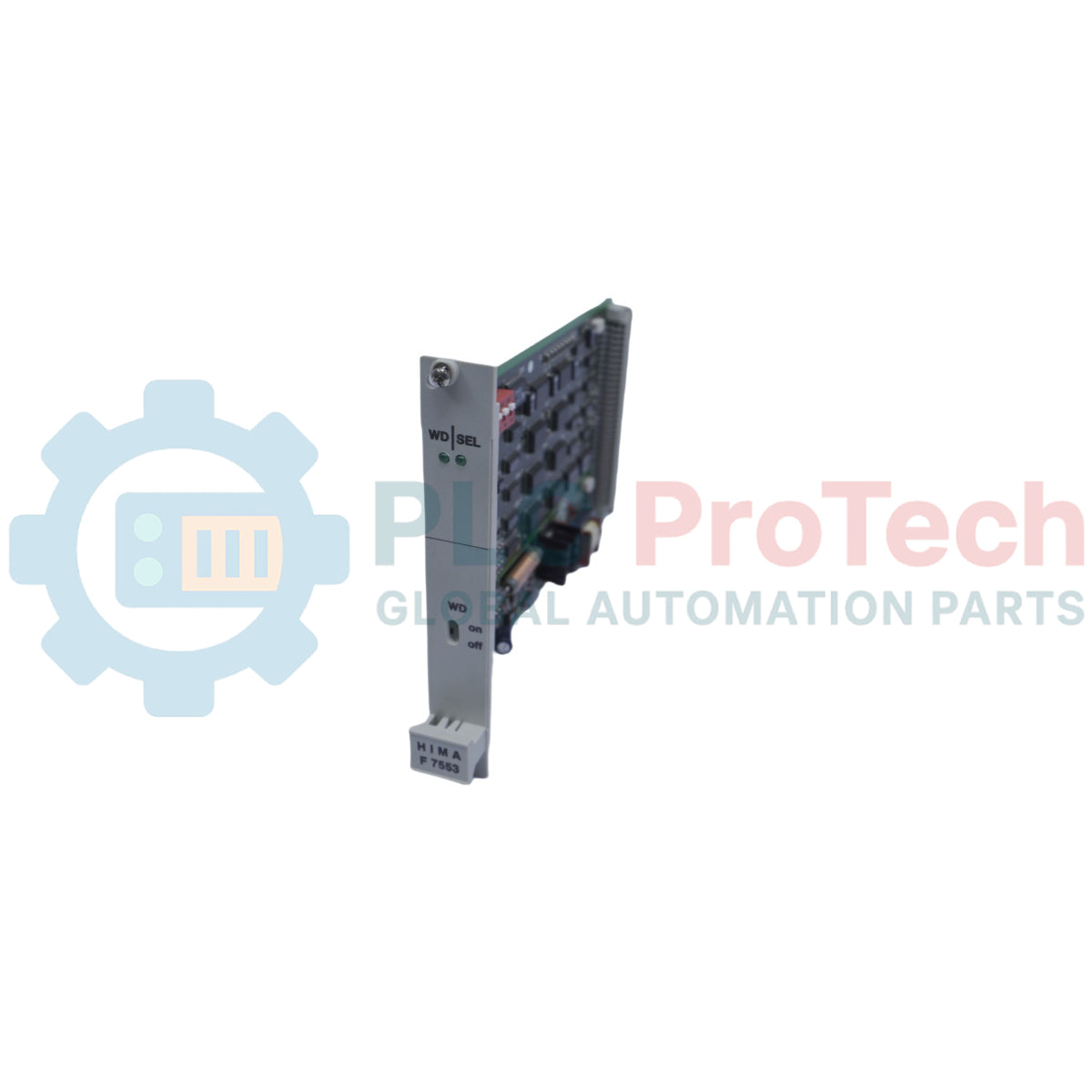

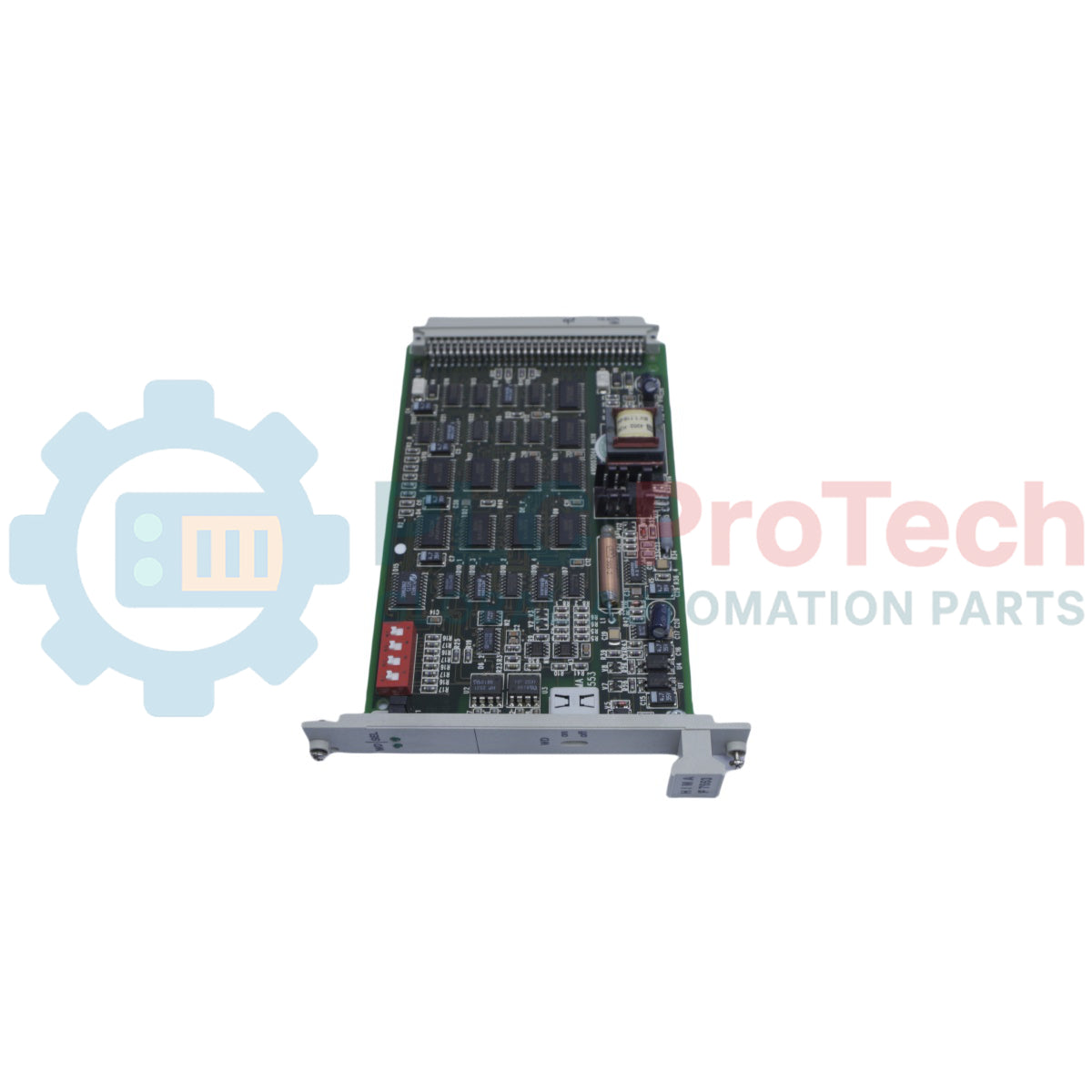

F 7553 (F7553) è un modulo di accoppiamento HIMA sviluppato per la piattaforma di controllo di sicurezza PES H51q. Il modulo opera all'interno del kit di assemblaggio B 9302 e gestisce la comunicazione del watchdog, la segnalazione di accesso al subrack IO e le funzioni di monitoraggio dell'alimentazione interna nell'architettura del controllore di sicurezza. Gli ingegneri installano comunemente questo modulo nei sistemi di arresto delle raffinerie, nei sistemi di gestione dei bruciatori e nelle applicazioni di protezione delle turbine, dove è obbligatorio un funzionamento continuo e fail-safe.

Un vantaggio operativo fondamentale dell'F 7553 è la possibilità di disabilitare temporaneamente il segnale del watchdog durante le procedure di sostituzione del modulo. Ciò consente al personale di manutenzione di sostituire il modulo di accoppiamento senza attivare un arresto di emergenza dell'intero impianto. Nei processi industriali critici, questa funzionalità riduce i tempi di fermo legati alla manutenzione e previene interruzioni della produzione non necessarie.

Struttura operativa interna

Il modulo F 7553 combina la gestione del watchdog, la logica di indirizzamento IO e la supervisione dell'alimentazione in un compatto formato 4 TE.

Gli elementi funzionali principali includono:

Questa architettura supporta il funzionamento continuo dei sistemi di sicurezza H51q, semplificando al contempo le procedure di manutenzione all'interno degli armadi IO distribuiti.

Dati tecnici

Domande frequenti degli ingegneri della manutenzione

È possibile sostituire l'F 7553 mentre il sistema è in funzione?
Sì. L'interruttore integrato per la soppressione del watchdog consente di sostituire il modulo senza avviare un arresto di emergenza del sistema.

Che cosa indica il LED WD?
Il LED WD conferma la presenza del segnale watchdog fail-safe proveniente dal controllore di sicurezza.

Perché gli interruttori di codifica sono importanti?
Gli interruttori da S1.1 a S1.4 definiscono il bus IO e l'indirizzo del subrack. Impostazioni errate possono impedire la comunicazione con il modulo centrale.

Il modulo monitora la stabilità dell'alimentazione del subrack IO?
Sì. L'F 7553 supervisiona l'alimentazione a 5 V del subrack IO e trasmette le informazioni sullo stato diagnostico al modulo di controllo centrale.

Note sul campo per l'installazione e l'assistenza

Prima di sostituire il modulo di accoppiamento, verificare attentamente la posizione dell'interruttore per la soppressione del watchdog. Una gestione errata può interrompere la comunicazione con il subrack IO associato.

Documentare sempre le impostazioni esistenti degli interruttori da S1.1 a S1.4 prima di rimuovere il modulo. Un indirizzamento errato è ancora uno degli errori di messa in servizio più comuni negli armadi H51q legacy.

Nelle sale di controllo ad alta temperatura, mantenere un flusso d'aria adeguato intorno ai rack IO densamente popolati. Uno stress termico continuo può ridurre la durata utile dei componenti più datati dei sistemi H51q.
