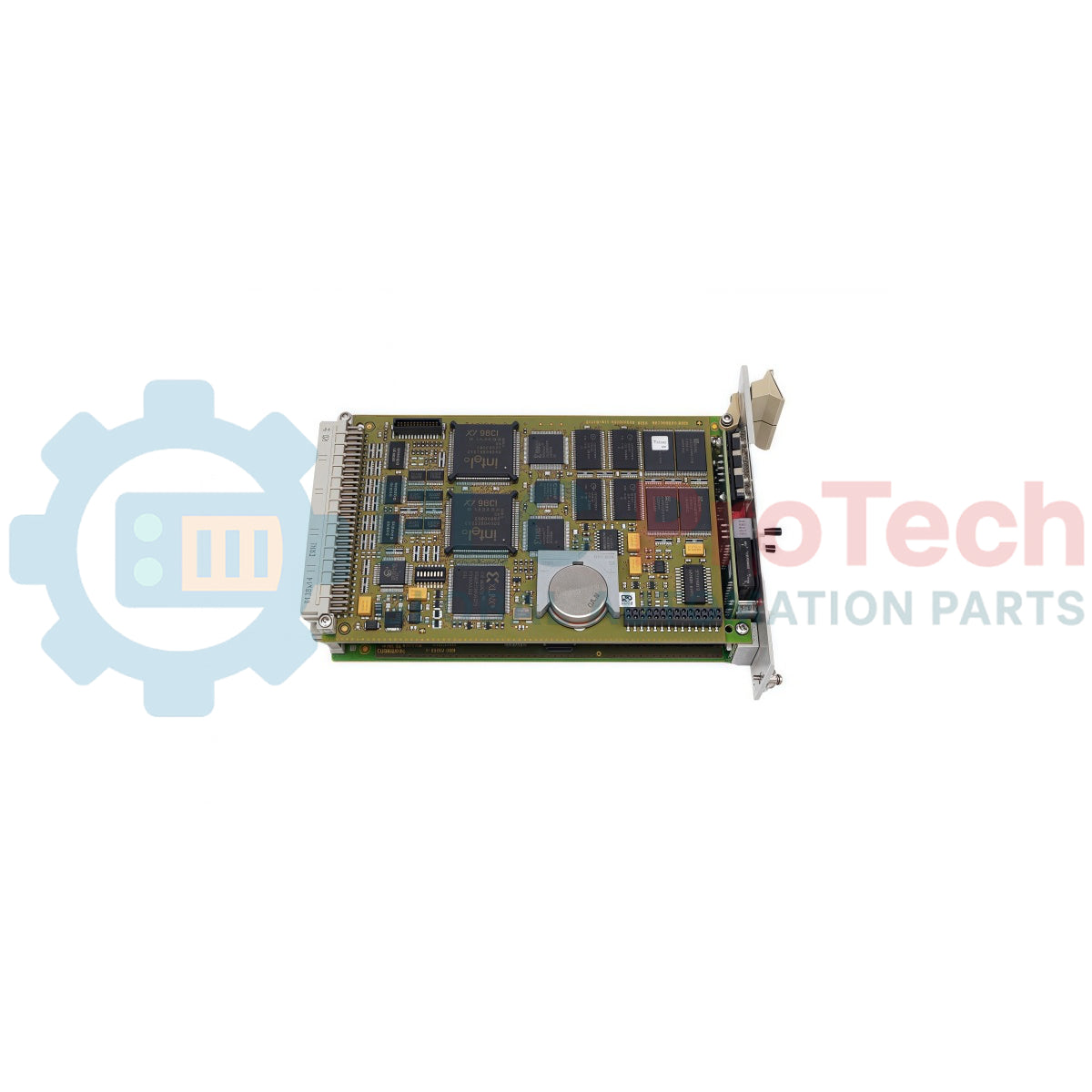

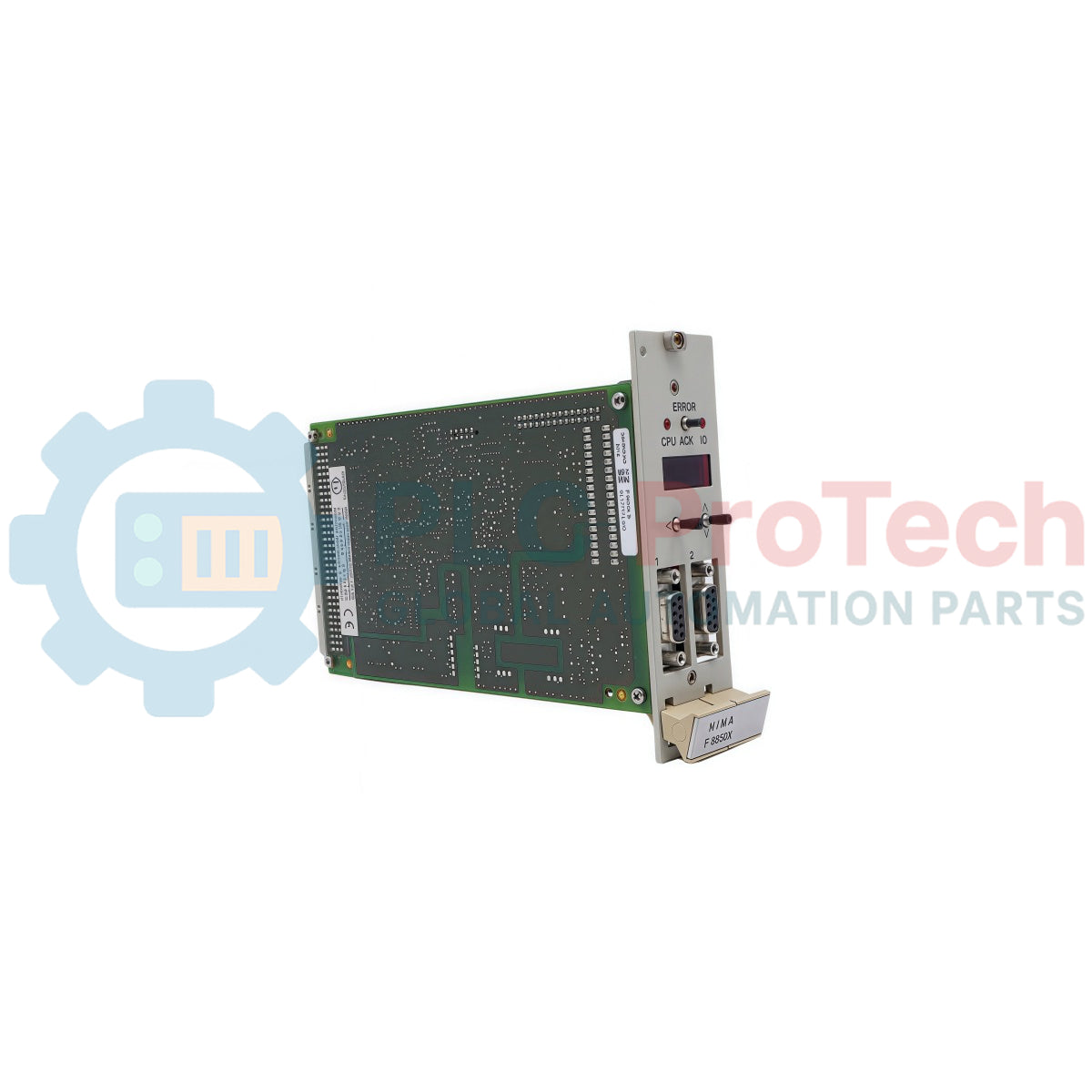

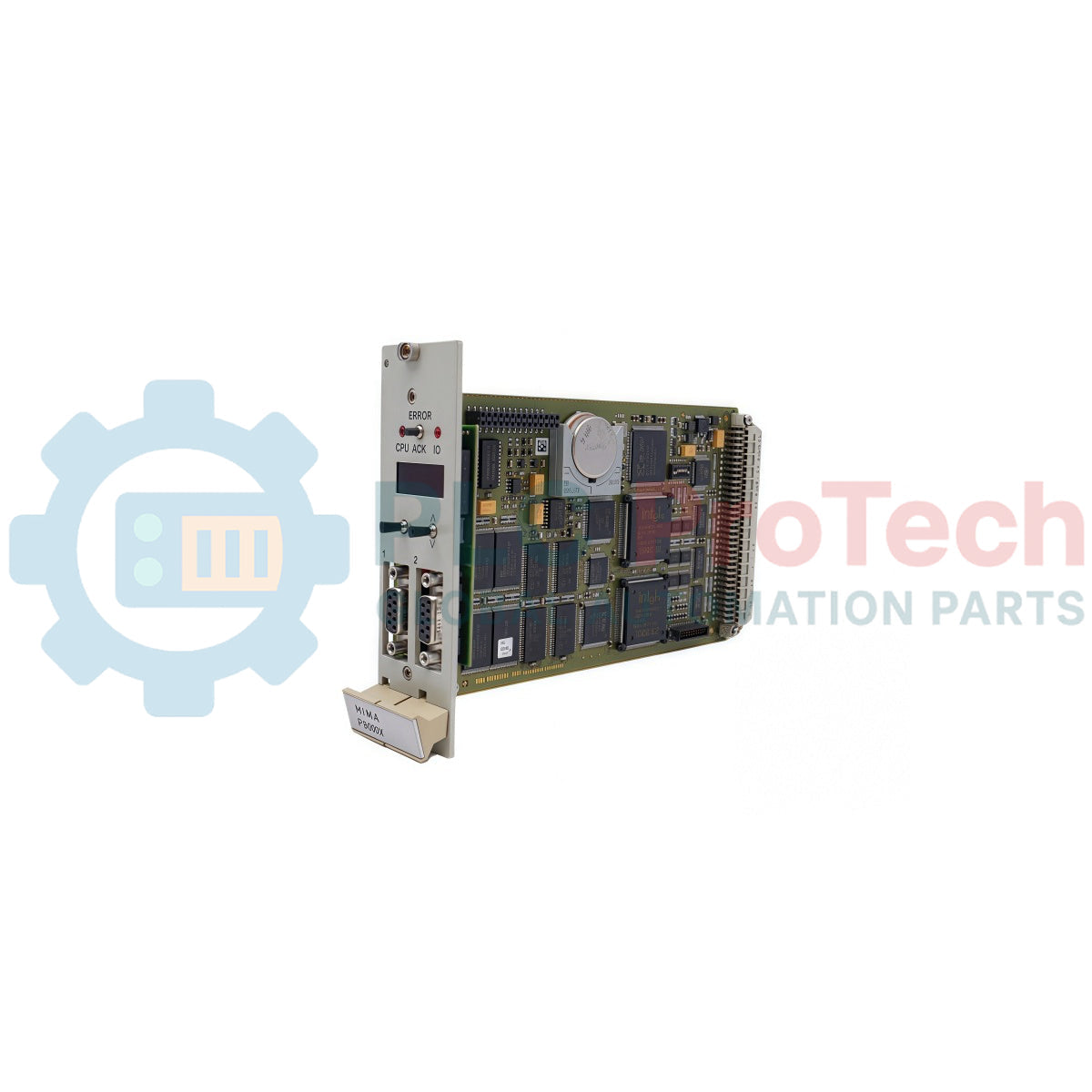

Modulo centrale HIMA F 8650X (sistemi H41q/H51q)

Panoramica del prodotto

 HIMA F 8650X (F8650X) è un modulo centrale ad alta disponibilità progettato per i sistemi di automazione correlati alla sicurezza HIMA  H41q e H51q. In quanto “cervello” del controllore di sicurezza, questo modulo è responsabile dell’esecuzione della logica di sicurezza, della gestione della comunicazione I/O e dell’esecuzione di autodiagnosi continue per garantire i massimi livelli di sicurezza funzionale. Il  F 8650X è certificato per l’uso in applicazioni che richiedono fino a  SIL 3 (IEC 61508) o  Cat. 4 / PL e (EN ISO 13849-1), diventando così un elemento fondamentale per i sistemi di arresto di emergenza (ESD), di rilevamento incendio e gas (F&G) e di gestione dei bruciatori (BMS) nei settori energetico e chimico globali.

Architettura di sicurezza e ridondanza

 HIMA F 8650X utilizza un’architettura interna a microprocessori 1-su-2 (1oo2). Per raggiungere il livello SIL 3, il modulo esegue un rigoroso confronto incrociato tra i suoi due processori. In una configurazione ad  alta disponibilità (ridondante) , due moduli F 8650X sono accoppiati in un rack centrale. Se il modulo attivo rileva un guasto interno, trasferisce senza interruzioni il controllo al modulo in standby, senza interrompere la funzione di sicurezza. Questa logica “fail-safe” e “fault-tolerant” garantisce la protezione del processo industriale, evitando al contempo arresti intempestivi che potrebbero causare costosi tempi di fermo della produzione.

Specifiche tecniche

Domande frequenti tecniche

Qual è la differenza tra F 8650 e F 8650X?

Il suffisso “X” indica generalmente una versione potenziata o una specifica revisione hardware ottimizzata per l’ambiente di programmazione ELOP II. In molti sistemi HIMA,  F 8650X offre velocità di elaborazione migliorate e una maggiore capacità di memoria rispetto ai moduli legacy non-X, supportando circuiti di sicurezza più complessi.

Posso sostituire un F 8650X mentre il sistema è alimentato?

In una configurazione ridondante (hot-standby), il  F 8650X secondario può essere sostituito mentre il sistema è in funzione. Tuttavia, il nuovo modulo deve essere caricato con la versione corretta del sistema operativo (OS) e del programma applicativo per sincronizzarsi con il modulo primario. Seguire sempre il protocollo HIMA per la “sostituzione dei moduli ridondanti” per mantenere l’integrità della sicurezza.

In che modo i LED del pannello frontale aiutano nella diagnostica?

 F 8650X dispone di LED di stato specifici:  RUN (esecuzione della logica),  ERR (guasto interno) e  STOP (processore arrestato). Un LED ERR lampeggiante indica spesso un errore di checksum o una discrepanza hardware tra i due processori, che richiede il caricamento del buffer diagnostico tramite ELOP II per un’analisi dettagliata.

Guida all’ingegneria sul campo e all’installazione

• Ambiente di programmazione: Il  F 8650X viene configurato utilizzando le suite software  ELOP II o  SILworX . Durante la messa in servizio, assicurarsi che le impostazioni di risorse e configurazione corrispondano allo slot fisico del rack per evitare errori di “incompatibilità dello slot” durante la sequenza di avvio.

• Collegamento di ridondanza: Quando si utilizzano due moduli in ridondanza, assicurarsi che il collegamento RAM a doppia porta sul backplane sia pulito e privo di polvere. Ritardi nella comunicazione tra i due moduli centrali possono causare allarmi di “sincronizzazione non riuscita”.

• Versione del firmware: Le normative di sicurezza richiedono che i moduli centrali ridondanti eseguano versioni firmware (OS) identiche. Prima di installare un  F 8650X di ricambio, verificare la versione del sistema operativo indicata sull’etichetta laterale del modulo o tramite il terminale di manutenzione.

Vantaggi ingegneristici

 F 8650X si distingue per il suo impegno assoluto verso la sicurezza. A differenza dei PLC per uso generale, ogni operazione eseguita all’interno del modulo centrale HIMA è soggetta a verifica a livello hardware. La capacità di elaborare la logica di sicurezza in millisecondi, combinata con la robusta resistenza alle interferenze elettromagnetiche e alle vibrazioni meccaniche, lo rende il punto di riferimento per le infrastrutture critiche. Per gli operatori B2B,  F 8650X rappresenta un investimento a lungo termine nella sicurezza degli impianti, sostenuto da decenni di esperienza specializzata di HIMA nelle soluzioni “Smart Safety”.
