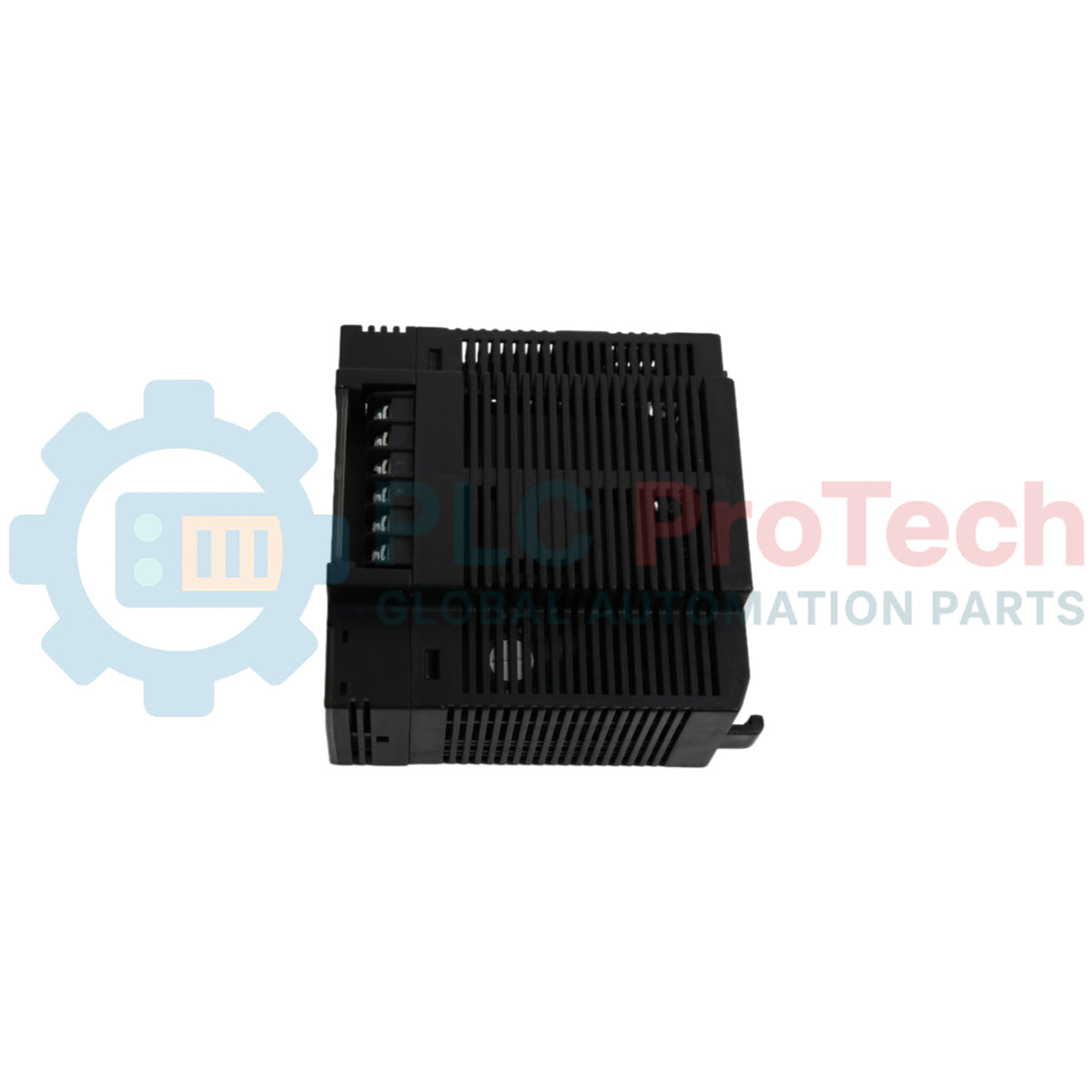

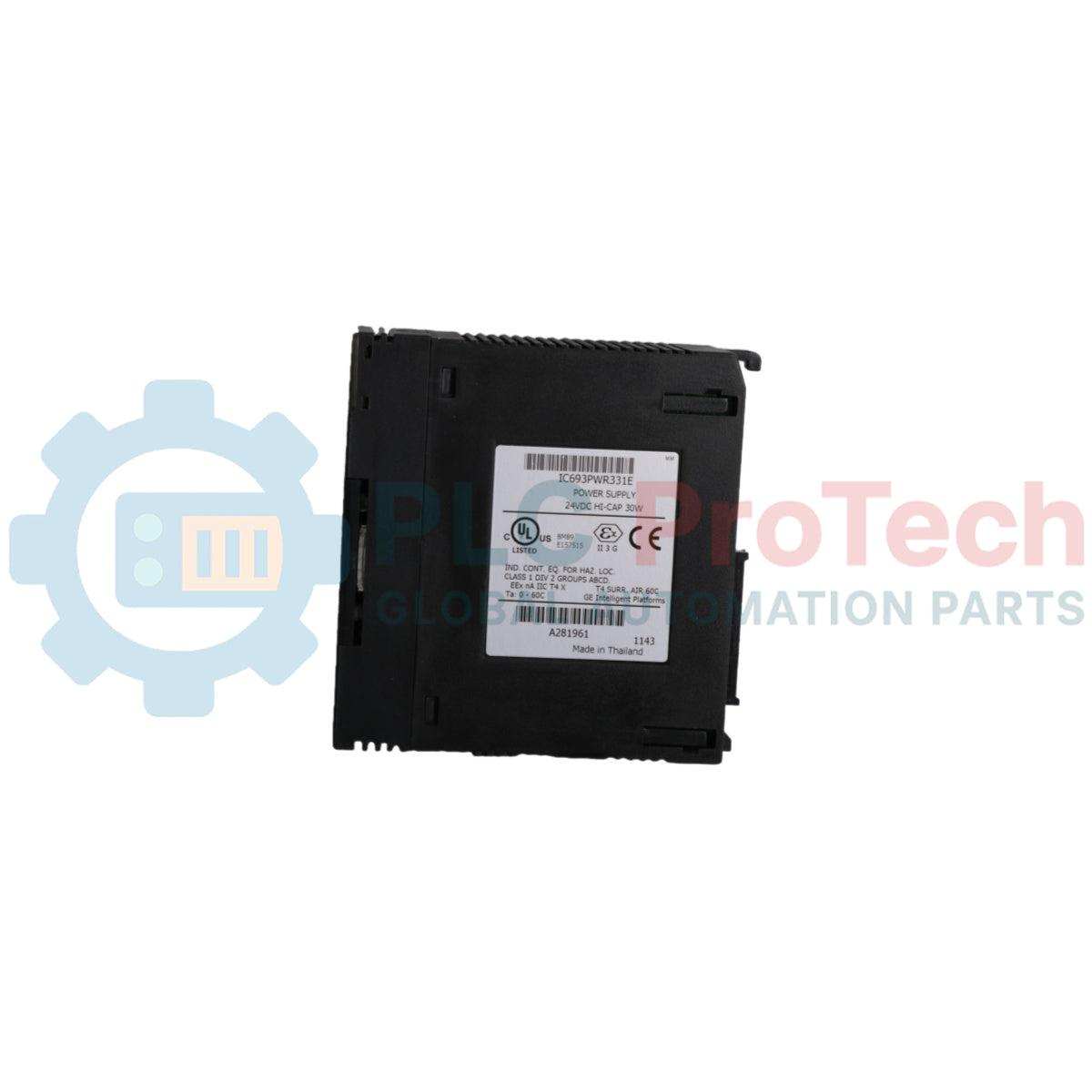

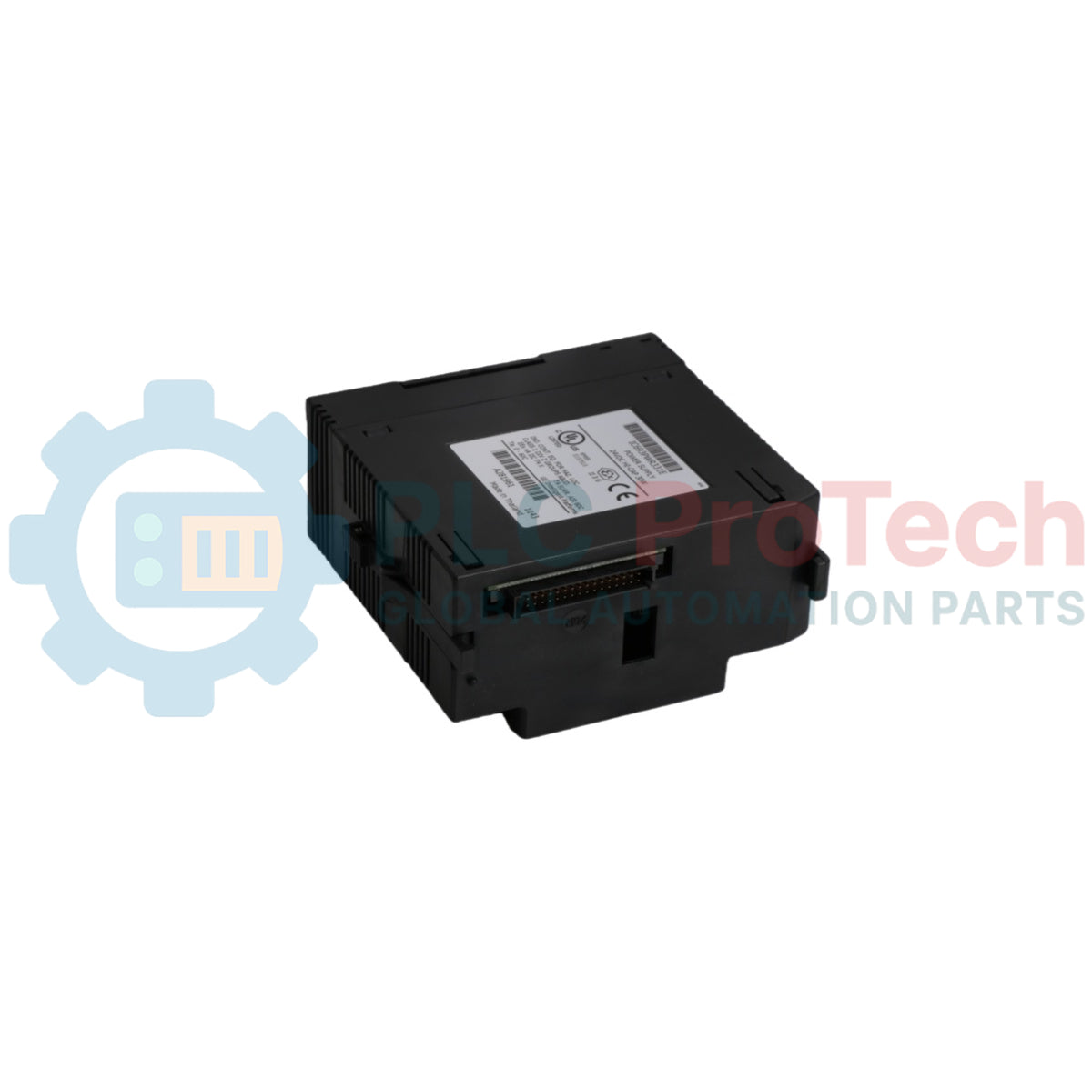

IC693PWR331 GE Fanuc Serie 90-30 Alimentatore ad alta capacità

Panoramica del prodotto

IC693PWR331 è un alimentatore a ingresso CC ad alta capacità da 30 watt, con ampio intervallo di tensione, progettato specificamente per il PLC GE Fanuc Series 90-30. Funziona con un ingresso nominale di 24 VCC ed è progettato per applicazioni che richiedono una capacità di corrente a +5 VCC superiore rispetto agli alimentatori standard, consentendo di utilizzare l'intera potenza di uscita di 30 watt sulla linea +5 VCC. Questo modulo è una versione "ad alta capacità", ovvero fornisce una robusta distribuzione dell'alimentazione per configurazioni esigenti di processori e I/O all'interno di un singolo rack.

Configurazione tecnica

IC693PWR331 presenta un'architettura hardware flessibile per supportare diversi requisiti dei sistemi Series 90-30:

• Intervallo della tensione di ingresso: Accetta da 12 a 30 VCC per il funzionamento continuo. La tensione minima di avvio è 18 VCC.
• Logica a tre uscite: Fornisce +5 VCC per la logica del backplane, +24 VCC per l'alimentazione dei relè e un'uscita isolata a +24 VCC per i circuiti esterni.
• Comunicazione seriale: Include una porta seriale compatibile RS-485 integrata per il collegamento a un programmatore o a un'interfaccia operatore.
• Diagnostica del sistema: Quattro indicatori LED: PWR, OK, RUN e BATT per il monitoraggio dell'alimentazione e dello stato del sistema.
• Supporto della batteria: Fornisce un connettore per una batteria di backup al litio per mantenere la memoria CMOS e l'orologio in tempo reale.

Specifiche tecniche

Domande frequenti tecniche

Posso utilizzare tutti i 30 watt solo per i moduli del rack PLC?
Sì. Per le applicazioni che richiedono una corrente significativa a +5 V, l'alimentatore consente di prelevare tutti i 30 W dall'uscita +5 VCC se le altre linee sono sottoposte a carico ridotto.

Cosa succede se l'uscita isolata a 24 VCC va in cortocircuito?
Se l'uscita isolata a +24 VCC è sovraccarica o va in cortocircuito, il controller interrompe il funzionamento per proteggere il sistema.

Perché l'alimentatore non si avvia a 15 VCC?
L'unità può funzionare fino a 12 VCC dopo l'avvio, ma durante l'accensione iniziale richiede almeno 18 VCC.

Guida alla progettazione e all'installazione

• Cablaggio di ingresso sul campo: Collegare l'ingresso CC ai tre terminali superiori. Il terminale superiore è positivo, il secondo terminale è negativo e il terzo terminale è la terra.
• Uscita di alimentazione esterna: I terminali inferiori forniscono un'uscita isolata a +24 VCC. Il carico totale deve rimanere entro il limite di 30 W.
• Gestione termica: A una temperatura ambiente superiore a 50 °C, ridurre il carico dell'uscita +5 VCC per mantenere un funzionamento stabile.
• Calcolo della potenza in ingresso: Moltiplicare la potenza totale in uscita per 1,5, quindi dividere per la tensione di ingresso. Aggiungere un margine dal 10 al 20 percento.
