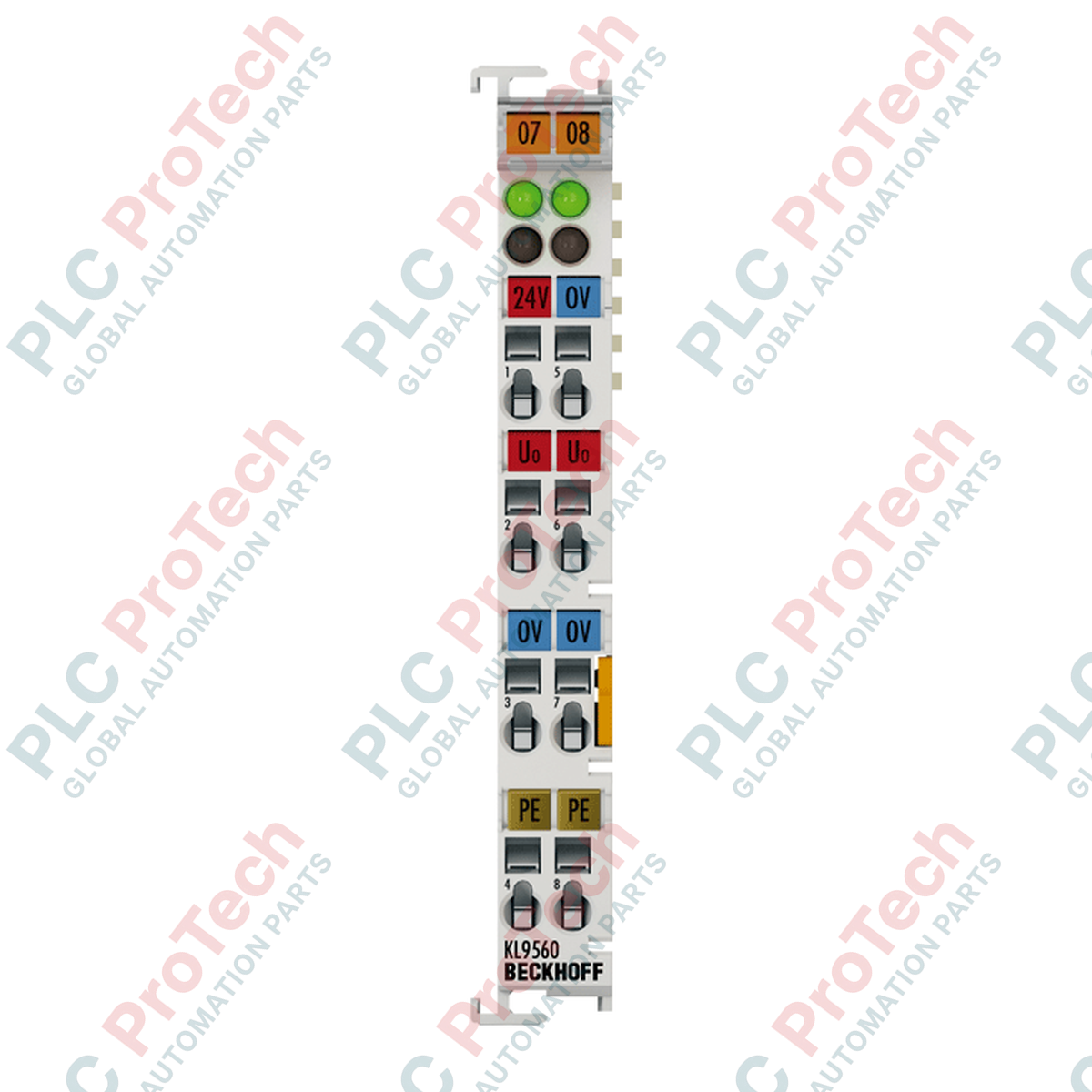

KL9560 | BECKHOFF | Terminale di alimentazione 24 VDC / 24 VDC

Panoramica del prodotto

Il KL9560 (KL9560) è un terminale di alimentazione specializzato progettato per fornire un'uscita isolata a 24 VDC da un ingresso standard a 24 VDC all'interno del sistema Beckhoff Bus Terminal. A differenza dei terminali di alimentazione standard, che si limitano a trasferire la tensione di campo, il KL9560 integra un convertitore CC/CC di alta qualità per creare una sorgente di tensione galvanicamente isolata. Questo modulo è essenziale per alimentare sensori analogici sensibili, trasduttori di misura ad alta precisione o componenti elettronici specializzati che richiedono un'alimentazione "pulita", priva del rumore elettrico e degli anelli di massa comuni sui contatti di alimentazione industriali principali. Con una tensione di isolamento di 1.500 V AC tra il campo e il K-bus, garantisce la massima protezione per la logica di controllo centrale.

Configurazione tecnica

L'architettura hardware del KL9560 è ottimizzata per la stabilità e la visibilità diagnostica. Fornisce una corrente di uscita fino a 0,1 A, con protezione completa contro i cortocircuiti e capacità di riavvio automatico una volta eliminato il guasto. Un vantaggio tecnico fondamentale è l'integrazione della diagnostica nell'immagine di processo, che consente al controller di monitorare in tempo reale lo stato dell'alimentazione isolata. L'unità raggiunge un'efficienza di circa l'85% ed è alloggiata in un compatto involucro in policarbonato da 12 mm. È certificata per applicazioni navali impegnative (DNV GL) e per aree pericolose (ATEX), rappresentando una scelta affidabile per piattaforme offshore e ambienti di trattamento chimico in cui l'integrità del segnale è un requisito di sicurezza.

Specifiche tecniche

Domande frequenti tecniche

Perché utilizzare il KL9560 invece di un terminale di alimentazione standard?

I terminali di alimentazione standard (come il KL9100) condividono la massa e il potenziale elettrico con tutti gli altri moduli sulla barra di alimentazione. Il KL9560 fornisce un circuito separato a 24 VDC isolato. Questo è fondamentale quando si utilizzano sensori sensibili alle differenze di potenziale di massa o al rumore di commutazione ad alta frequenza proveniente dagli azionamenti dei motori vicini.

Cosa succede se viene superata la corrente di uscita di 0,1 A?

Il terminale è protetto contro i cortocircuiti. Se la corrente raggiunge circa 0,15 A, il modulo si spegne per proteggere il convertitore CC/CC interno. Una volta rimossi il sovraccarico o il cortocircuito, il KL9560 si riavvia automaticamente e ripristina l'uscita a 24 VDC.

È possibile monitorare lo stato dell'alimentazione dal PLC?

Sì. Il KL9560 fornisce i dati diagnostici direttamente nell'immagine di processo. Ciò consente al PLC di rilevare una perdita della tensione di uscita o una condizione di guasto e di attivare un allarme o una routine di stato sicuro.

Guida all'ingegneria e all'installazione

• Calcolo del carico: Assicurarsi che l'assorbimento totale dei dispositivi collegati non superi 100 mA (0,1 A). Questo terminale è progettato per l'alimentazione di dispositivi a livello di segnale (sensori, encoder, piccoli relè), non per attuatori o valvole ad alta potenza.

• Messa a terra per l'isolamento: Per mantenere il vantaggio dell'isolamento galvanico di 500 V,  non collegare a ponte l'uscita 0V del KL9560 alla 0V principale del sistema. Ciò annullerebbe l'isolamento elettrico e potrebbe reintrodurre il rumore che il terminale è progettato per bloccare.

• Conformità per le aree pericolose: Per le installazioni ATEX Zona 2 (Ex nA), assicurarsi che il modulo sia installato in un involucro con grado di protezione IP54. Verificare che tutti i collegamenti dei terminali siano serrati e che vengano utilizzati capicorda per i cavi a trefoli, per evitare scintille dovute alle vibrazioni.

• Precisione del cablaggio: Utilizzare i terminali ad azionamento a molla per un collegamento resistente alle vibrazioni. È necessaria una lunghezza di spelatura da 8 a 9 mm. Per le applicazioni analogiche, utilizzare cavi schermati per la tensione di uscita e collegare lo schermo a massa in un unico punto, per garantire il miglior rapporto segnale/rumore.
