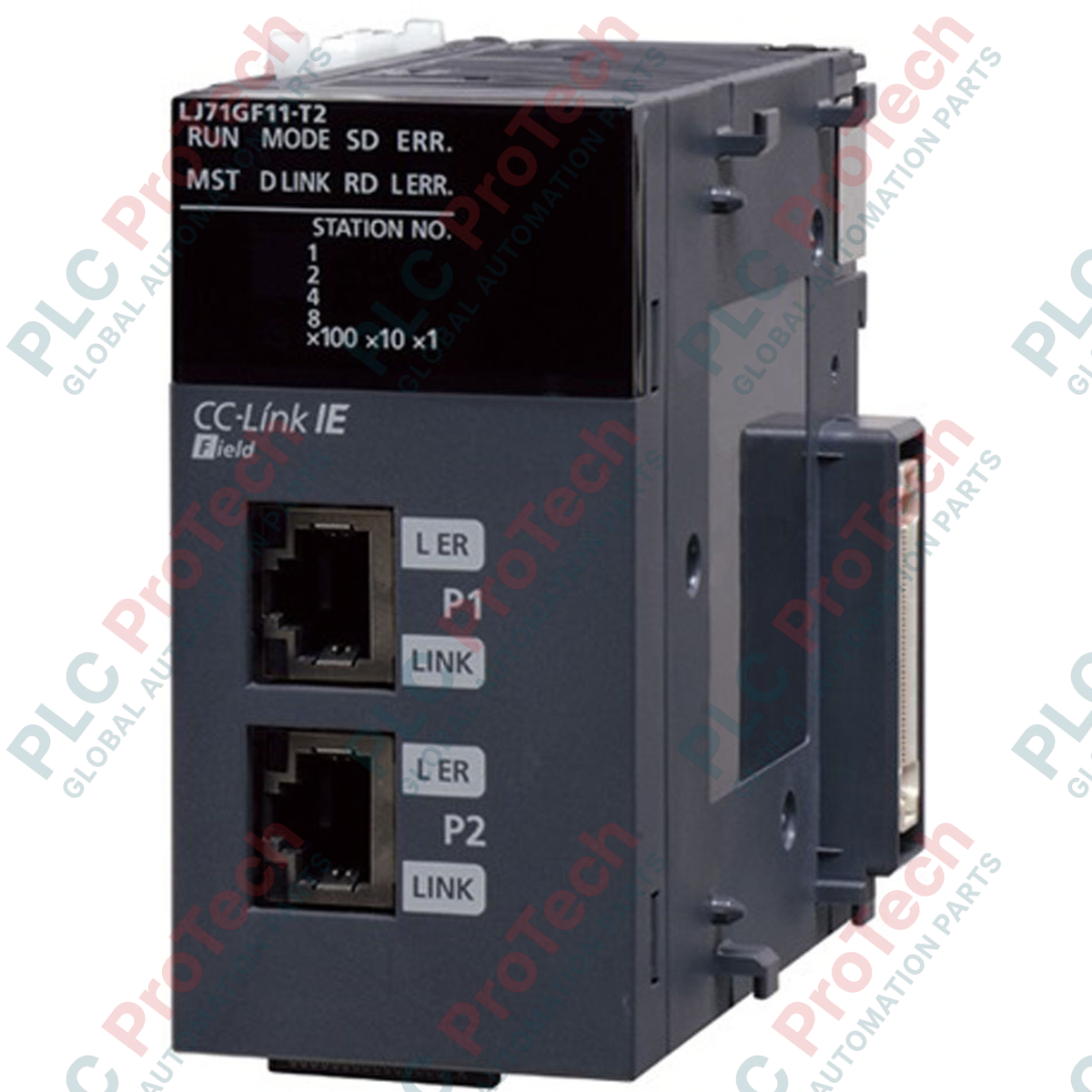

LJ71GF11-T2-CM Modulo master locale CC-Link IE Field Mitsubishi MELSEC-L

Panoramica del prodotto

Il Mitsubishi LJ71GF11-T2-CM (LJ71GF11T2CM) è un modulo master/stazione locale CC-Link IE Field Network ad alta capacità, progettato specificamente per il PLC della serie MELSEC-L. Operando a una straordinaria velocità di comunicazione di 1 Gbps, questo modulo integra dispositivi di campo, I/O remoti e altri controller in una rete basata su Ethernet, ad alta velocità e perfettamente integrata. Ottimizzato per settori ad alta intensità di dati, come la produzione di display a cristalli liquidi (LCD), il confezionamento ad alta velocità e la lavorazione alimentare complessa, il LJ71GF11-T2-CM offre l'ampia larghezza di banda necessaria per il controllo del movimento in tempo reale e la raccolta di grandi quantità di dati diagnostici. Utilizzando cavi standard di categoria 5e (o superiore) a doppia schermatura, offre una soluzione conveniente ma di livello industriale per ridurre la latenza della rete e massimizzare il throughput complessivo del sistema.

Configurazione tecnica

L'LJ71GF11-T2-CM è un hub di comunicazione versatile che può essere configurato come "stazione master" per gestire una rete oppure come "stazione locale" per scambiare dati con altri master. Supporta 16.384 punti di I/O remoti e 8.192 parole di registri remoti, consentendo di gestire configurazioni di campo estremamente complesse senza riduzioni delle prestazioni.

Il modulo offre una velocità di trasmissione di 1 Gbps utilizzando livelli fisici Ethernet standard (1000BASE-T). Supporta topologie di rete flessibili, tra cui linea, stella e anello. In una topologia ad anello, il modulo offre maggiore affidabilità grazie a una funzione di loop-back, garantendo il funzionamento della rete anche se un singolo cavo viene scollegato. Si noti che questo modulo richiede una CPU MELSEC-L con un prefisso del numero di serie "13012" o successivo per utilizzare tutte le funzionalità ad alta velocità.

Specifiche tecniche

Domande frequenti tecniche

D1: Qual è il significato del suffisso "CM" nel numero di modello?

R1: Il suffisso "CM" indica generalmente il "mercato cinese" o una versione conforme a requisiti regionali specifici, che può includere documentazione localizzata o certificazioni ambientali specifiche, mantenendo al contempo prestazioni tecniche identiche a quelle del modello LJ71GF11-T2 standard.

D2: Come si implementa una topologia ad anello con questo modulo?

R2: Per utilizzare una topologia ad anello, collegare i cavi formando un circuito continuo e configurare l'impostazione "Topologia di rete" su "Anello" nei parametri di GX Works2. In questo modo si abilita la funzione di loop-back per percorsi di comunicazione ridondanti.

D3: Perché il mio modulo non viene riconosciuto dalla CPU della serie L?

R3: Verificare che il numero di serie della CPU inizi con "13012" o un valore successivo. Le revisioni precedenti della CPU non dispongono della logica del bus interno necessaria per comunicare con l'hardware CC-Link IE Field ad alta velocità.

Guida all'ingegneria e all'installazione

• Selezione dei cavi: Utilizzare esclusivamente cavi STP (doppino intrecciato schermato) di categoria 5e o superiore, specificamente certificati per 1000BASE-T. In ambienti industriali con elevate interferenze elettromagnetiche (EMI), si raccomanda vivamente l'uso di cavi a doppia schermatura per prevenire la perdita di pacchetti alle velocità di 1 Gbps.

• Pianificazione della ridondanza: Se si utilizza una topologia a stella, la rete richiede uno switch industriale che supporti 1 Gbps. Per le applicazioni critiche, è preferibile la topologia ad anello, poiché elimina lo switch come singolo punto di guasto.

• Dissipazione del calore: L'LJ71GF11-T2-CM assorbe una corrente interna di 0.89 A, relativamente elevata per un modulo della serie L. Assicurarsi che il consumo totale di corrente di tutti i moduli sul ramo non superi la capacità dell'unità di alimentazione (PSU) e mantenere adeguati spazi di ventilazione nell'armadio di controllo.
