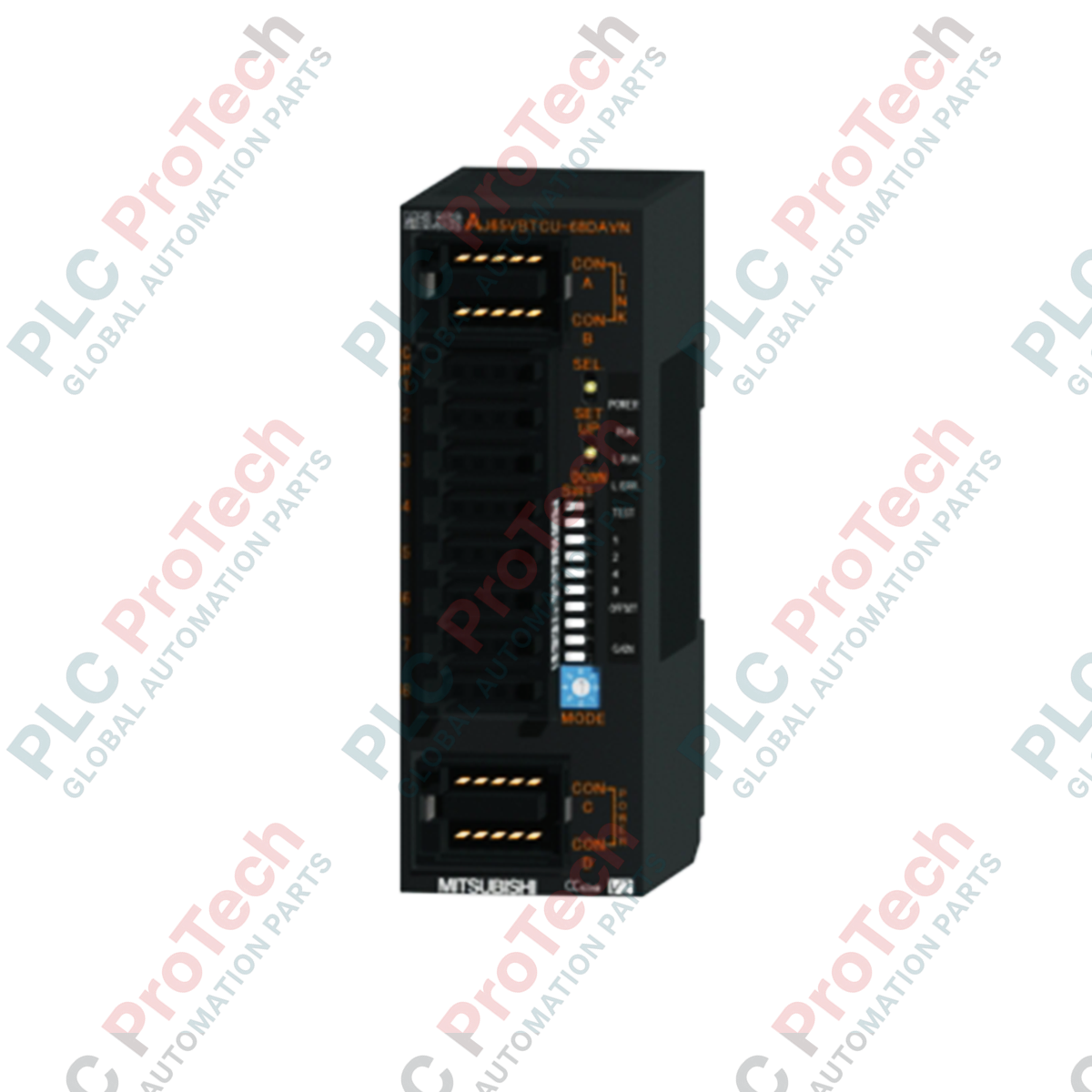

Unità di conversione digitale-analogica CC-Link Mitsubishi Electric AJ65VBTCU-68DAVN

Descrizione

Elaborando segnali industriali ad alta precisione all'interno di architetture di rete CC-Link, AJ65VBTCU-68DAVN funge da modulo di interfaccia digitale-analogica ad alta densità. Questa stazione remota converte gli ingressi digitali del controller host in segnali di tensione analogici su 8 canali indipendenti. Progettato per l'installazione all'interno di quadri di controllo, fornisce riferimenti analogici precisi per azionamenti di controllo della velocità, valvole di regolazione e sistemi di attuatori.

AJ65VBTCU-68DAVN utilizza circuiti di conversione D/A ad alte prestazioni per completare l'elaborazione dei segnali a una velocità di 1 ms per canale. Il design elettrico isola le linee di comunicazione e le uscite analogiche mediante fotoaccoppiatori, mentre il sistema di alimentazione interno e i circuiti analogici sono isolati tramite barriere con trasformatore. Questa struttura ad alto isolamento previene i loop di massa e protegge dai disturbi industriali e dai picchi transitori in ambienti elettromagnetici difficili.

Caratteristiche

• 8 canali indipendenti di uscita della tensione analogica configurati tramite comunicazione CC-Link.
• Intervalli flessibili di elaborazione dell'ingresso digitale da -4096 a +4095.
• Molteplici intervalli di tensione dell'uscita analogica, inclusi 0-5 V, 1-5 V, -10-10 V e configurazioni definite dall'utente.
• Elevata velocità di conversione, pari a 1 ms per canale, per applicazioni di controllo in tempo reale.
• Isolamento galvanico mediante fotoaccoppiatori e tecnologia a barriera con trasformatore.
• Protezione integrata contro i cortocircuiti dell'uscita per prevenire guasti hardware causati da errori di cablaggio sul campo.
• Design dell'interfaccia con connettore one-touch per terminazioni rapide dei cablaggi senza saldatura.
• Design altamente affidabile conforme ai parametri di riferimento IEC 61131-2 per la resistenza a vibrazioni e urti.

Applicazioni

• Controllo del riferimento di velocità per azionamenti a frequenza variabile (VFD) e servosistemi.
• Controllo analogico della posizione per valvole proporzionali e attuatori pneumatici.
• Integrazione con pannelli I/O remoti distribuiti nelle linee di assemblaggio automobilistico.
• Controllo dei parametri nei processi di produzione continua e negli impianti di trattamento delle acque.

Specifiche tecniche

Linee guida per l'installazione

• Montare l'unità all'interno di un quadro di controllo chiuso (classificazione minima Grado di inquinamento 2) per proteggere il dispositivo da polvere conduttiva e umidità.
• Assicurarsi che sia applicato l'allineamento su guida DIN o il fissaggio sicuro al pannello. Applicare fissaggi meccanici per limitare gli spostamenti durante il funzionamento.
• Utilizzare i cavi CC-Link Ver.1.10 specificati per i collegamenti di rete, per mantenere l'impedenza della linea di comunicazione e prevenire il degrado del segnale.
• Instradare sempre le linee di alimentazione primaria ad alta tensione e i cavi dei segnali di controllo analogici in condotti separati, per ridurre al minimo l'accoppiamento del rumore induttivo.
• Assicurarsi che i terminali di terra funzionale (FG) siano collegati a un sistema di messa a terra industriale a bassa resistenza.
