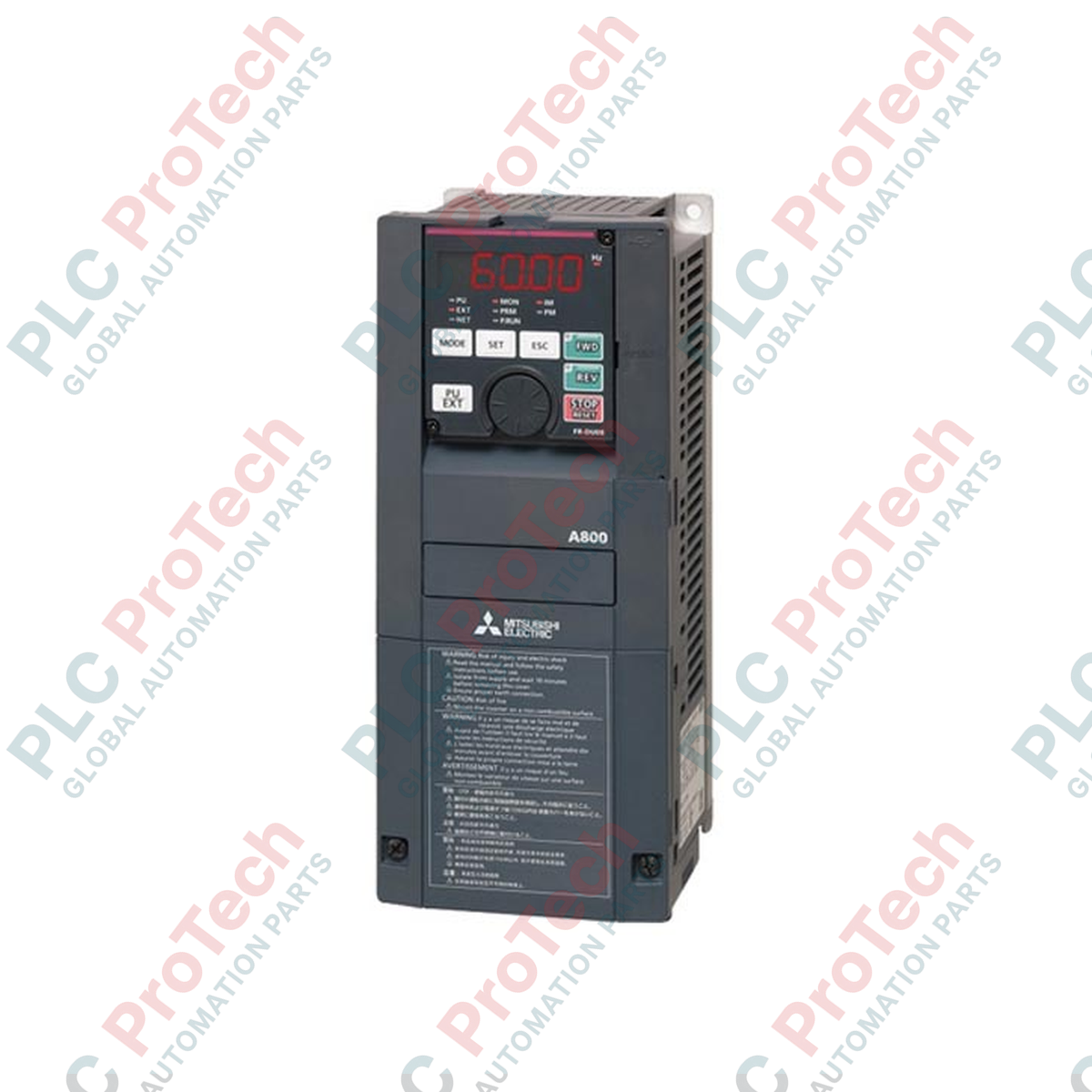

Mitsubishi Electric FR-A840-3.7K-1 Azionamento a frequenza variabile FR-A800

Descrizione

Progettato per offrire prestazioni eccezionali nel controllo dei motori, Mitsubishi Electric FR-A840-3.7K-1 è un azionamento a frequenza variabile altamente versatile, di classe trifase 400 V, della robusta serie FR-A800. Progettato per applicazioni industriali pesanti e impegnative, questo inverter offre una regolazione precisa della velocità e della coppia, con una potenza di uscita di 3,7 kW e una corrente di uscita di 9 A. I protocolli di comunicazione seriale integrati rendono questo azionamento altamente compatibile con diverse architetture di automazione.

Caratteristiche principali

• Controllo vettoriale reale senza sensori e controllo vettoriale avanzato del flusso magnetico per una regolazione precisa della coppia a bassa velocità.
• Porte seriali RS-485, RS-422 e RS-232 integrate per una comunicazione fluida.
• Algoritmi integrati di risparmio energetico che ottimizzano l'efficienza nelle reti di ventilatori e pompe.
• Conformità agli standard internazionali di sicurezza funzionale, tra cui CE, UL e cUL.

Applicazioni industriali

• Reti di trasporto e movimentazione dei materiali che richiedono profili di velocità rigorosi.
• Ventilatori industriali, pompe centrifughe e soffianti per l'aerazione secondaria.
• Mixer, estrusori e macchinari per l'imballaggio che richiedono una coppia di avviamento elevata.

Specifiche tecniche

Collegamenti dei terminali di controllo

Considerazioni tecniche empiriche

Modelli alternativi e compatibilità

L'azionamento funge da moderno sostituto delle unità legacy FR-A740-3.7K. Sebbene le dimensioni di installazione siano molto simili, è necessario verificare la spaziatura dei terminali di controllo e la mappatura dei terminali ausiliari. Gli utenti che desiderano caricare file di parametri da versioni precedenti devono utilizzare il software FR Configurator2 per assicurarsi che i parametri non compatibili vengano modificati prima della messa in servizio.

Problemi applicativi e note tecniche

Il funzionamento a frequenze portanti superiori a 12 kHz può attivare una riduzione della corrente correlata alla temperatura. Se la distanza dei cavi del motore supera i 30 metri, i picchi di tensione ad alta frequenza (onde riflesse) possono danneggiare l'isolamento del motore. In tali configurazioni, è necessario installare un reattore dV/dt o di uscita per proteggere il sistema.

Suggerimenti per la messa in servizio e il cablaggio

Collegare sempre a terra il telaio dell'azionamento a un terminale di terra dedicato, utilizzando un conduttore a bassa impedenza. Instradare tutti i cavi di controllo analogico a bassa tensione (come i segnali 0-10V o 4-20mA) attraverso cavi schermati a coppia intrecciata, mantenendoli separati dai cavi del motore e dell'alimentazione in ingresso ad alta tensione di almeno 100 mm per ridurre l'accoppiamento del rumore.

Linee guida per l'installazione

1. 1 Montare saldamente l'inverter in posizione verticale su una superficie piana e non infiammabile, per favorire un flusso d'aria adeguato attraverso i canali del dissipatore di calore.
2. 2 Collegare le linee di alimentazione in ingresso ai terminali di ingresso R/L1, S/L2 e T/L3. Collegare direttamente le fasi del motore ai terminali di uscita U, V e W. Non collegare l'alimentazione di rete CA ai terminali di uscita.
3. 3 Terminare gli ingressi di comando e verificare che i parametri appropriati di assorbimento/fornitura della logica digitale siano corrispondenti, posizionando correttamente l'interruttore a slitta interno.
