Mitsubishi Electric

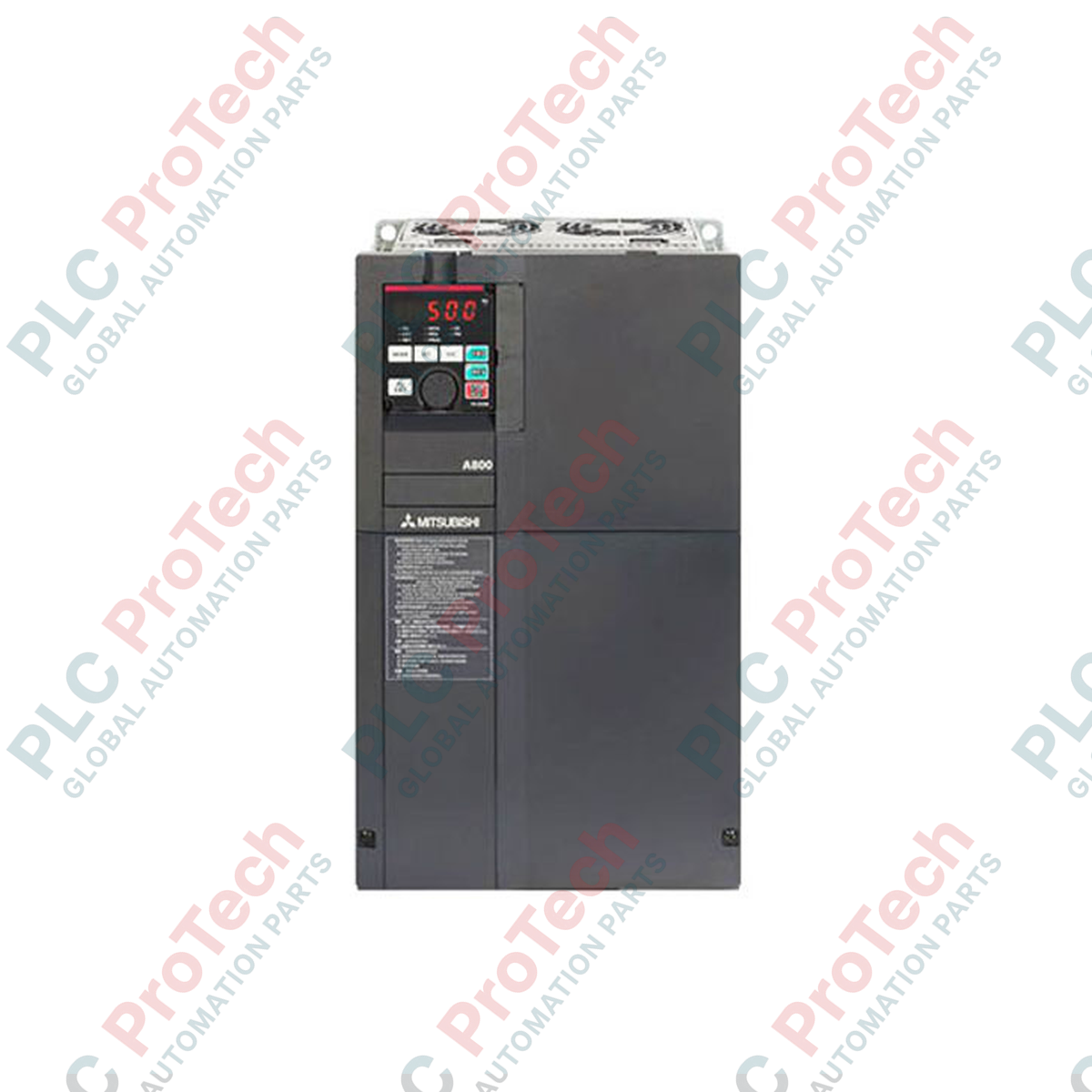

Mitsubishi Electric FR-A840-55K-1 Convertitore di frequenza della serie FR-A800

SKU FR-A840-55K-1

Disponibile
  • 12-month warranty
  • Free returns within 30 days
  • Manufacturer: Mitsubishi Electric

  • Product No.: FR-A840-55K-1

  • Country of origin:United States

  • Product Type: Azionamenti a frequenza variabile

  • Payment: T/T, Western Union

  • Weight: 44000g

  • Dimensions: 550 mm x 435 mm x 250 mm

  • Shipping port: Xiamen

  • Warranty: 12 months

Descrizione

Progettato per ottimizzare le prestazioni dei macchinari industriali per impieghi gravosi, il Mitsubishi Electric FR-A840-55K-1 è un convertitore di frequenza vettoriale trifase di alta gamma, progettato per applicazioni ad alta coppia fino a 55 kW. Questo inverter ad alte prestazioni della serie FR-A800 integra un morsetto a impulsi FM per un monitoraggio preciso e supporta l'avanzato controllo vettoriale Real Sensorless (RSVC), per ottenere un'eccezionale precisione di velocità e coppia. Progettato per integrarsi perfettamente nelle complesse architetture di automazione industriale, l'unità offre una conversione affidabile dell'alimentazione, un ampio supporto per le comunicazioni e solide funzioni di risparmio energetico per massimizzare la continuità operativa del processo.

Caratteristiche

  • Controllo vettoriale avanzato Real Sensorless e controllo vettoriale PM sensorless per prestazioni senza pari dell'albero motore.
  • Morsetto del treno di impulsi FM integrato, che offre configurazioni di uscita analogica ad alta risoluzione per il monitoraggio del sistema.
  • Interfacce di comunicazione esterne multiporta integrate, con supporto per i protocolli RS-485, RS-422 e RS-232.
  • Flessibilità multi-rating per adattarsi alle esigenze operative sia Normal Duty (ND) sia Light Duty (LD).
  • Conformità agli standard globali di sicurezza funzionale, comprese le funzioni di arresto di sicurezza per ridurre al minimo i rischi nelle aree di intervento manuale.

Applicazioni

  • Sistemi di movimentazione dei materiali ad alta capacità, tra cui gru, paranchi e trasportatori continui.
  • Sistemi di ventilazione industriale, soffianti per impieghi gravosi e sistemi di pompaggio per l'approvvigionamento idrico comunale.
  • Macchinari per la produzione continua, come estrusori, miscelatori e sistemi di avvolgimento.
  • Mandrini per macchine utensili automatizzate e applicazioni di pompaggio per il recupero del petrolio da pozzi profondi.

Specifiche tecniche

Parametro Valore della specifica
Produttore Mitsubishi Electric
Riferimento del modello FR-A840-55K-1
Serie FR-A800
Potenza del motore applicabile 55 kW
Classe di tensione di ingresso Trifase 400 V
Tensione nominale di uscita Trifase da 380 a 500 V
Corrente nominale di uscita 110 A
Capacità di uscita 84 kVA
Comunicazioni esterne RS-232 / RS-422 / RS-485
Tipo di morsetto di uscita Morsetto FM (uscita del treno di impulsi)
Omologazioni e standard Conforme a CE, UL, cUL, RoHS
Dimensioni (A x L x P) 550 mm x 435 mm x 250 mm
Peso del prodotto 44 kg

Collegamenti e interfacce

Designazione dei morsetti Assegnazione funzionale
R/L1, S/L2, T/L3 Collegamento dell'ingresso di alimentazione CA trifase
U, V, W Uscita CA trifase al motore
FM Morsetto di uscita del treno di impulsi per il monitoraggio
SD / SE Morsetti di ingresso contatto / massa comune del sensore
Connettore RJ-45 Porta di comunicazione PU / RS-485

Modelli alternativi e compatibilità

L'FR-A840-55K-1 è un sostituto funzionale diretto degli azionamenti della serie FR-A740-55K precedenti. Quando si sostituisce un'unità della serie A700 precedente, le configurazioni dei parametri possono essere trasferite utilizzando il software Mitsubishi FR Configurator2. Sebbene le dimensioni fisiche del quadro siano altamente compatibili, è necessario verificare le distanze libere per le ventole di raffreddamento e le configurazioni delle morsettiere prima dell'integrazione strutturale.

Problemi applicativi e note ingegneristiche

Per mantenere prestazioni termiche ottimali durante il funzionamento continuo in quadri di controllo chiusi, non superare una temperatura ambiente di 50 gradi Celsius senza applicare adeguate linee guida di declassamento. Quando si utilizza questa unità con frequenze portanti elevate per eliminare il rumore acustico del motore, assicurarsi che la corrente nominale di uscita sia ridotta in base alle curve di declassamento del produttore per evitare interventi per sovracorrente termica (E.THT / E.OC1).

Suggerimenti per la messa in servizio e il cablaggio

Per le installazioni che utilizzano cavi di controllo più lunghi di 30 metri fino al morsetto a impulsi FM, utilizzare cavi STP a doppino intrecciato schermati. Assicurarsi che lo schermo del cavo sia collegato a terra esclusivamente nel punto di terra lato azionamento (morsetto PE) per impedire che il rumore industriale ad alta frequenza induca distorsioni del segnale o transizioni logiche errate. Separare sempre il cablaggio dei segnali di controllo dagli ingressi ad alta potenza a 400 V CA e dai cavi di uscita del motore mantenendo una distanza minima di 30 cm.

Linee guida per l'installazione

AVVERTENZA CRITICA

Isolare tutti gli ingressi elettrici prima di iniziare l'installazione o la manutenzione di questa apparecchiatura. I condensatori ad alta tensione mantengono una carica residua letale. Attendere almeno 10 minuti dopo aver scollegato l'alimentazione principale e misurare la tensione del circuito intermedio CC tra i morsetti P/+ e N/- per verificare che sia inferiore a 45 V CC prima di toccare le morsettiere o i cablaggi interni.

1

Montare l'azionamento verticalmente all'interno di un quadro privo di polvere e isolato dalle vibrazioni. Assicurarsi che vi sia uno spazio libero di almeno 100 mm sopra e sotto l'involucro dell'azionamento per consentire un flusso d'aria convettivo di raffreddamento senza ostacoli.

2

Collegare le linee di ingresso dell'alimentazione di rete ai morsetti R/L1, S/L2 e T/L3, quindi collegare i cavi di potenza del motore ai morsetti U, V e W. Serrare tutte le viti dei morsetti ai limiti di coppia specificati dal produttore utilizzando una chiave dinamometrica calibrata.

3

Instradare le linee di controllo della velocità e del segnale di uscita a impulsi in canaline separate per evitare interferenze elettromagnetiche. Collegare direttamente la carcassa del motore al morsetto di terra dell'azionamento e collegare l'involucro dell'azionamento alla barra centrale di terra di protezione dell'impianto.

FAQ

Cosa indica la sigla del morsetto FM sull'FR-A840-55K-1?

Il suffisso del morsetto FM indica che l'inverter è dotato di un'uscita di monitoraggio a treno di impulsi. Fornisce un segnale a treno di impulsi rapido e continuo che rappresenta variabili quali la velocità del motore, la frequenza di uscita o la corrente.

Posso utilizzare questo inverter da 55 kW con una normale alimentazione monofase?

No, questa unità è progettata esclusivamente per reti elettriche CA trifase da 380 V a 500 V. Il tentativo di alimentarla con una fornitura monofase attiverà guasti di bassa tensione e perdita di fase, danneggiando i raddrizzatori interni.

L'FR-A840-55K-1 è compatibile con le versioni precedenti della serie FR-A740?

Sì, funziona come sostituto moderno. La conversione e la migrazione dei parametri possono essere gestite tramite l'applicazione FR Configurator2, anche se è necessario verificare le distanze libere minime per il montaggio a pannello.

Quanto tempo devo attendere dopo lo spegnimento prima di poter iniziare a cablare in sicurezza?

È necessario attendere almeno 10 minuti per consentire ai condensatori del bus CC interno ad alta capacità di scaricarsi in sicurezza al di sotto di 45 V CC. Prima di effettuare la manutenzione, verificare sempre con un multimetro i morsetti P/+ e N/-.
