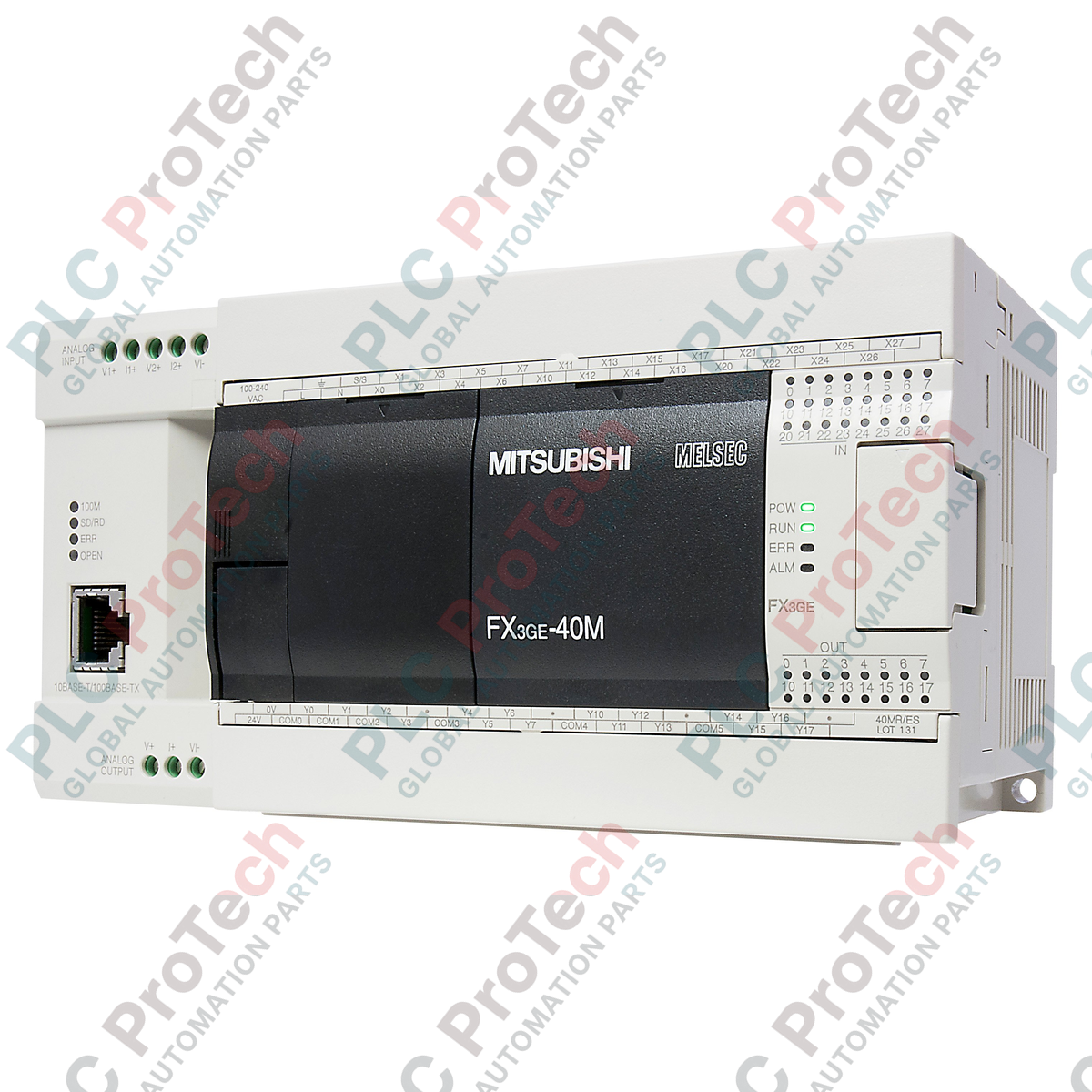

Mitsubishi Electric FX3GE-40MR/DS Controllore programmabile serie MELSEC FX

SKU FX3GE-40MR/DS

Disponibile
  • 12-month warranty
  • Free returns within 30 days
  • Manufacturer: Mitsubishi Electric

  • Product No.: FX3GE-40MR/DS

  • Country of origin:United States

  • Product Type: Moduli CPU PLC

  • Payment: T/T, Western Union

  • Weight: 800g

  • Dimensions: 175 mm x 86 mm x 90 mm

  • Shipping port: Xiamen

  • Warranty: 12 months

Descrizione

Per la gestione del controllo discreto e della sincronizzazione dei processi, il controllore a logica programmabile Mitsubishi Electric FX3GE-40MR/DS integra la connettività di rete e l'elaborazione analogica in uno chassis compatto. Questa unità amplia la piattaforma FX3G standard incorporando la comunicazione Ethernet nativa e ingressi e uscite analogici integrati, eliminando la necessità di blocchi di espansione dedicati nelle configurazioni di automazione da piccole a medie dimensioni. Configurata con un'alimentazione a 24VDC, dispone di 24 ingressi digitali e 16 uscite a relè, offrendo commutazioni altamente affidabili e il controllo diretto dei carichi in ambienti elettrici difficili.

Caratteristiche

  • Interfacce di rete integrate: porta Ethernet integrata (10BASE-T/100BASE-TX) compatibile con CC-Link Field Network Basic, Modbus/TCP e protocolli di connessione MELSOFT.
  • I/O analogici integrati: ingresso analogico a 2 canali e uscita analogica a 1 canale integrati, configurabili per circuiti di tensione (da 0 a 10 VDC) o di corrente (da 4 a 20 mA).
  • Configurazione flessibile degli ingressi: 24 ingressi digitali che supportano configurazioni di cablaggio sink o source con filtri di risposta variabili.
  • Uscite a relè robuste: 16 uscite a relè elettromagnetiche robuste, in grado di commutare fino a 2 A per punto per il controllo diretto di solenoidi, contattori e relè ausiliari.
  • Architettura a doppio bus: consente il montaggio simultaneo degli adattatori speciali FX3G/FX3U sul lato sinistro e dei blocchi di espansione standard sul lato destro.

Applicazioni

  • Pompaggio e gestione dei fluidi: circuiti PID di retroazione diretta che utilizzano le interfacce analogiche integrate per regolare pressione e portata.
  • Sistemi di trasporto dei materiali: coordinamento multiasse e controllo dello smistamento discreto tramite i contatori ad alta velocità integrati.
  • Quadri di controllo HVAC: interfacciamento con trasmettitori di temperatura e regolazione degli attuatori delle serrande tramite le uscite analogiche integrate.
  • Macchinari per imballaggio dedicati: controllo compatto delle operazioni di sigillatura, smistamento ed etichettatura con comunicazione Modbus/TCP distribuita.

Specifiche tecniche

Parametro Valore
Produttore Mitsubishi Electric
Numero di modello FX3GE-40MR/DS
Serie del controllore MELSEC FX3GE
Tensione di alimentazione nominale 24 VDC
Consumo energetico 32 W
Ingressi digitali integrati 24 punti (24 VDC, sink/source)
Uscite digitali integrate 16 punti (relè)
Portata dei contatti del relè 2 A / punto; 8 A / comune (30 VDC o 240 VAC max)
Ingressi analogici integrati 2 canali (da 0 a 10 VDC, 12 bit / da 4 a 20 mA, 11 bit)
Uscite analogiche integrate 1 canale (da 0 a 10 VDC, 12 bit / da 4 a 20 mA, 12 bit)
Porte di comunicazione 1 x RJ45 (Ethernet), 1 x Mini-USB, 1 x RS-422
Capacità del programma 32.000 passi (EEPROM interna)
Temperatura di esercizio Da 0 a 55 degC
Dimensioni (L x W x H) 175 mm x 86 mm x 90 mm
Peso 0.8 kg
Paese di origine Giappone
Peso di spedizione (calcolato) 2.0 kg

Connessioni e interfacce

Identificazione dei terminali Mappatura dei segnali / delle funzioni
24V, 0V Ingressi dell'alimentazione principale del sistema a 24VDC
S/S Morsetto comune per la selezione Sink / Source degli ingressi digitali
X000 to X027 Morsetti di ingresso digitale a 24VDC (X000 to X005 supportano contatori ad alta velocità fino a 60kHz)
Y000 to Y017 Morsetti di uscita a relè elettromagnetico a contatto pulito
COM0 to COM5 Morsetti di ritorno comuni per gruppi isolati di uscite a relè
V1+, I1+, V2+, I2+, VI- Morsetti integrati dei canali 1 e 2 di ingresso analogico per tensione/corrente
V3+, I3+, VO- Morsetti integrati del canale 1 di uscita analogica per tensione/corrente

Considerazioni ingegneristiche empiriche

Modelli alternativi e compatibilità

Durante la migrazione da un FX3G-40MR/DS legacy a un FX3GE-40MR/DS, l'unità occupa lo stesso ingombro, consentendo una semplice sostituzione meccanica. Tuttavia, gli ingegneri devono notare che i canali analogici integrati utilizzano allocazioni fisse di registri speciali (D8260 to D8269). Se le implementazioni precedenti utilizzavano adattatori esterni FX3U-4AD-ADP o simili, il codice deve essere rimappato per puntare a queste variabili di sistema native anziché ai registri del bus esterno.

Problemi applicativi e note ingegneristiche

A differenza delle varianti alimentate in CA, l'FX3GE-40MR/DS alimentato in CC non dispone di un morsetto di uscita ausiliaria a 24VDC per alimentare sensori esterni. Tutti i sensori di campo e i circuiti di ingresso devono essere alimentati da un alimentatore esterno stabilizzato a 24VDC. Assicurarsi di mantenere rigorosamente il limite di tensione di modo comune sugli ingressi analogici; il superamento di 15V rispetto alla terra del sistema danneggerà il convertitore analogico-digitale integrato.

Suggerimenti per la messa in servizio e il cablaggio

Per configurare la porta Ethernet integrata, utilizzare il software GX Works2 o GX Works3. Per impostazione predefinita, la porta Ethernet si trova all'indirizzo IP 192.168.3.250. Durante la messa in servizio, assicurarsi che la maschera di sottorete del PC di programmazione corrisponda a quella predefinita del PLC (in genere 255.255.255.0). Instradare i cavi dei segnali analogici in linee STP (doppino intrecciato schermato), separandoli dalle linee di alimentazione CA di almeno 100mm per evitare l'iniezione di rumore elettromagnetico ad alta frequenza nelle conversioni analogiche a 11-bit/12-bit.

Linee guida per l'installazione

AVVERTENZA CRITICA

Isolare tutte le fonti di alimentazione esterne che alimentano le morsettiere prima di installare o rimuovere i cablaggi. Le cariche residue nelle reti dei relè di uscita possono causare scosse elettriche pericolose o saldare i contatti. Assicurarsi che la polarità dell'alimentazione in ingresso a 24VDC sia corretta; l'inversione della polarità farà bruciare il fusibile interno non sostituibile.

1

Montare il PLC su una guida DIN standard da 35mm all'interno di un armadio metallico protettivo e ben ventilato, per limitare l'esposizione a polvere e umidità ambientali.

2

Collegare la messa a terra del sistema (il morsetto contrassegnato con il simbolo di terra) alla barra principale di terra dell'armadio utilizzando un cavo con sezione di almeno 2 mm².

3

Cablare i circuiti dei segnali digitali e analogici utilizzando capicorda a crimpare con guaine isolanti, serrando le viti della morsettiera con una coppia compresa tra 0.5 e 0.8 N-m.

4

Collegare il cavo Ethernet del sistema, assicurandosi che il raggio di curvatura del cavo non superi le specifiche del produttore per proteggere la velocità di trasmissione della connessione.

FAQ

Qual è la differenza principale tra FX3GE-40MR/DS e il modello standard FX3G-40MR/DS?

La variante FX3GE offre la comunicazione Ethernet 10/100 Mbps integrata e I/O analogici integrati (2 ingressi, 1 uscita) direttamente sul blocco CPU principale, non presenti sul modello FX3G standard.

Posso utilizzare moduli di espansione FX3U standard con questo PLC?

Sì, è possibile collegare blocchi di espansione standard FX3G e FX3U sul lato destro e adattatori speciali (ADP) sul lato sinistro alla CPU FX3GE per ampliare le capacità del sistema.

Quale software si utilizza per programmare l'FX3GE-40MR/DS?

Questo PLC si programma utilizzando le suite software GX Works2 o GX Works3 di Mitsubishi Electric tramite le interfacce Mini-USB, RS-422 o Ethernet integrate.

L'FX3GE-40MR/DS fornisce un'uscita ausiliaria a 24 V CC per alimentare i sensori?

No. Poiché questo modello è alimentato a 24 V CC (suffisso /DS), non dispone di un morsetto di alimentazione ausiliaria a 24 V CC per i sensori. I sensori esterni devono essere alimentati da un alimentatore separato.
