Manufacturer: Mitsubishi Electric
Product No.: FX3U-80MR/DS
Country of origin:United States
Product Type: Moduli CPU PLC
Payment: T/T, Western Union
Weight: 500g
Dimensions: 290 mm x 110 mm x 100 mm
Shipping port: Xiamen
Warranty: 12 months

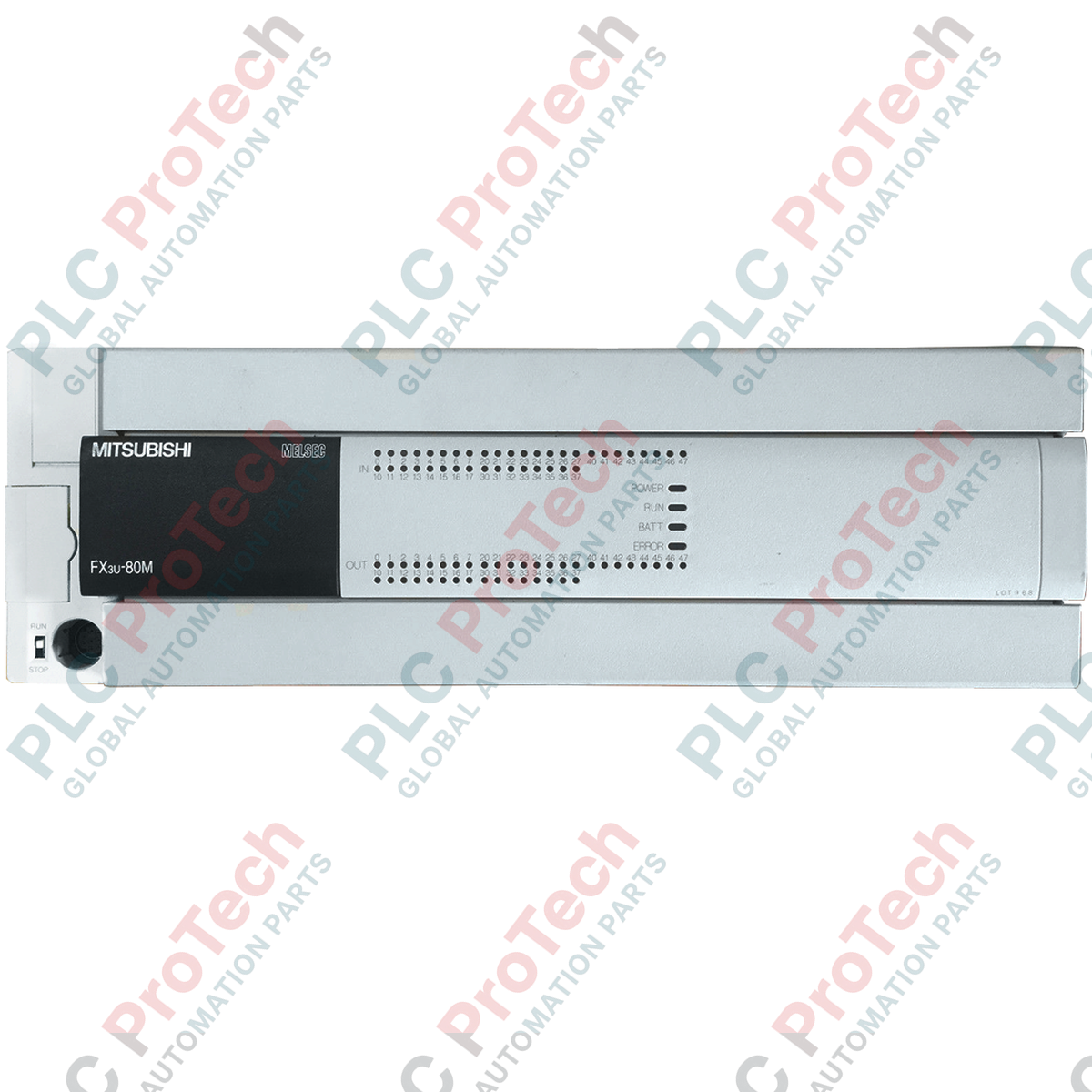

La gestione di architetture di automazione complesse a livello di macchina richiede un'elaborazione affidabile, che Mitsubishi Electric FX3U-80MR/DS offre come unità base compatta PLC ad alte prestazioni. Progettato per ambienti industriali che richiedono un'esecuzione ad alta velocità e un'ampia capacità di I/O locale, questo controllore integra 40 ingressi digitali e 40 uscite a relè in un ingombro ridotto. Funzionando con un'alimentazione a 24V CC, offre l'affidabilità e la velocità necessarie per i moderni sistemi di produzione, confezionamento e movimentazione dei materiali.
| Parametro | Specifiche |
|---|---|
| Produttore | Mitsubishi Electric |
| Numero di modello | FX3U-80MR/DS |
| Serie | MELSEC FX3U |
| Tensione di alimentazione | 24V CC (+20% / -15%) |
| I/O totali integrati | 80 punti |
| Specifiche degli ingressi | 40 punti, 24V CC (Sink/Source selezionabile) |
| Specifiche delle uscite | 40 punti, uscite a relè |
| Capacità massima di commutazione | 2A per punto (8A per morsetto comune) |
| Consumo energetico | 45W |
| Temperatura di esercizio | 0 to 55 degC |
| Temperatura di stoccaggio | -25 to 75 degC |
| Peso di spedizione (calcolato) | 1.20 kg |
| Dimensioni della confezione (calcolate) | 290 mm x 110 mm x 100 mm |
| Morsetto / porta | Assegnazione funzione / circuito |
|---|---|
| L+ / M | Morsetti di ingresso dell'alimentazione principale a 24V CC |
| S/S | Morsetto comune degli ingressi (collegare a 24V per Sink, 0V per Source) |
| X000 - X047 | Ingressi digitali a 24V CC (da X000 a X007 supportano contatori ad alta velocità) |
| Y000 - Y047 | Uscite a relè (contatti puliti) |
| COM0 - COM7 | Percorsi comuni di ritorno per gruppi di uscite a relè |
L’FX3U-80MR/DS è la variante di questa unità base alimentata a 24 V CC. Se il tuo quadro di controllo utilizza alimentazione CA, l’FX3U-80MR/ES (100-240 V CA) è l’equivalente fisico diretto. Quando esegui la migrazione da hardware della serie FX2N precedente, nota che, sebbene l’FX3U sia compatibile con i blocchi di espansione FX2N, il passo e la profondità della morsettiera differiscono leggermente. La conversione del programma da FX2N a FX3U può essere eseguita senza problemi in GX Works2, ma è necessario verificare le istruzioni per i contatori ad alta velocità e il posizionamento, poiché l’FX3U offre capacità di canale ampliate.
Le uscite a relè sono molto versatili, ma soggette a usura meccanica. In presenza di carichi altamente induttivi (come elettrovalvole per impieghi gravosi o bobine di contattori), la vita elettrica dei relè interni si riduce significativamente. Per evitare la saldatura prematura dei contatti, installa sempre soppressori di sovratensione esterni: circuiti RC per i carichi induttivi in CA o diodi di ricircolo per i carichi induttivi in CC. Inoltre, assicurati che l’alimentatore esterno da 24 V CC che alimenta i terminali L+ e M abbia un fattore di ondulazione inferiore al 5% per prevenire reset intermittenti del watchdog della CPU.
Il terminale S/S definisce la logica di ingresso per l’intero blocco. Se utilizzi sensori NPN (sink), collega il terminale S/S al terminale da 24 V CC. Se utilizzi sensori PNP (source), collega S/S al terminale da 0 V CC. Non è supportata la combinazione di sensori NPN e PNP sullo stesso gruppo di ingressi dell’unità base. Per le applicazioni con contatori ad alta velocità (da X000 a X007), utilizza cavi a doppino intrecciato schermati e collega la schermatura a terra in un unico punto vicino allo chassis del PLC per ridurre le interferenze elettromagnetiche.
Scollega tutte le fonti di alimentazione esterne prima di procedere all’installazione, al cablaggio o alla sostituzione del modulo. La carica residua negli alimentatori esterni può causare scosse elettriche o danni permanenti ai circuiti della CPU interna. Verifica che la tensione di alimentazione corrisponda alla specifica di 24 V CC dell’unità prima di alimentarla.
Monta il PLC su una guida DIN standard da 35mm, assicurandoti che le clip di montaggio si blocchino saldamente. Mantieni almeno 50mm di spazio libero sopra e sotto l’unità per il raffreddamento tramite convezione naturale.
Collega il terminale di terra funzionale a un punto di messa a terra dedicato a bassa impedenza (terra di classe D, 100 ohm o meno) utilizzando un cavo di almeno 2 mm².
Collega l’alimentatore da 24 V CC ai terminali L+ e M. Serrare tutte le viti dei terminali a una coppia compresa tra 0.5 e 0.8 N-m per evitare connessioni allentate.
Configura il terminale S/S per la logica del sensore (Sink o Source) prima di applicare l’alimentazione di campo ai circuiti di ingresso.
