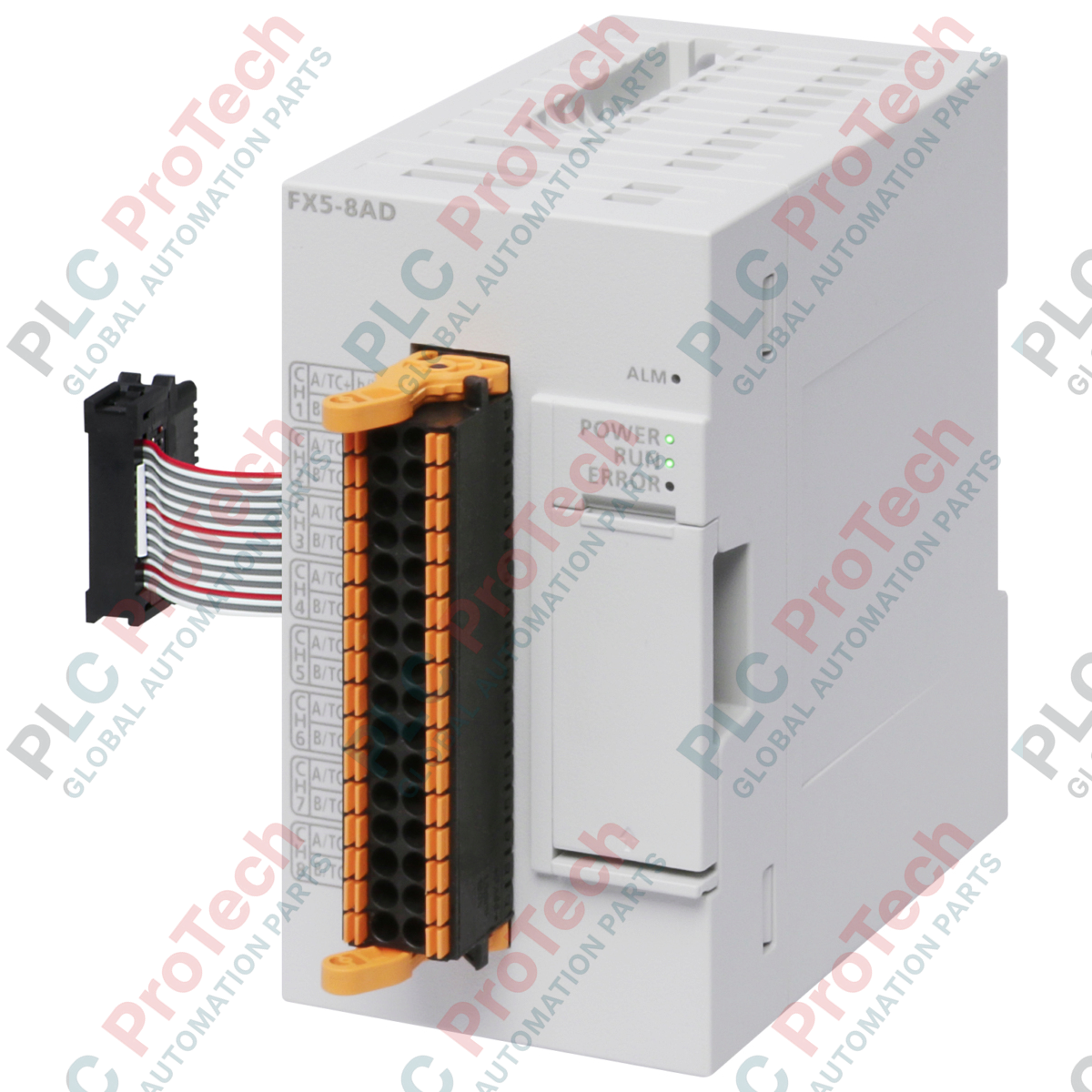

Mitsubishi Electric FX5-8AD Modulo di ingressi multipli della serie MELSEC iQ-F

Descrizione

Progettato per ampliare le capacità di acquisizione dei dati analogici dei sistemi PLC FX5U e FX5UC, il Mitsubishi Electric FX5-8AD è un modulo ad alta densità con ingressi analogici multipli. Questa unità consente il collegamento diretto di fino a 8 canali di segnali analogici di tensione o corrente a un singolo slot di espansione, ottimizzando lo spazio nell'armadio e riducendo i costi del sistema. Operando sulla piattaforma ad alte prestazioni MELSEC iQ-F, fornisce una digitalizzazione precisa delle variabili di processo per applicazioni industriali che richiedono un'acquisizione dei dati altamente affidabile.

Caratteristiche

• Densità a 8 canali: consente di gestire fino a 8 ingressi analogici indipendenti in un fattore di forma compatto.
• Configurazione flessibile dei segnali: supporta ingressi di tensione standard (+/-10 V CC) e ingressi di corrente (-20 a +20 mA CC).
• Isolamento tramite fotoaccoppiatore: garantisce un robusto isolamento fisico tra i terminali di ingresso e i circuiti interni della CPU del PLC, impedendo la propagazione del rumore.
• Allocazione I/O ottimizzata: occupa esattamente 8 punti della mappa I/O del sistema, massimizzando la capacità di espansione rimanente sul backplane.

Applicazioni

• Sistemi industriali di monitoraggio della temperatura e della pressione a più zone.
• Integrazione di misuratori di portata e sensori di livello negli impianti di trattamento delle acque e delle acque reflue.
• Reti di feedback e monitoraggio della velocità degli azionamenti a frequenza variabile.
• Registrazione dei dati da più sensori in ambienti di automazione industriale.

Specifiche tecniche

Approfondimenti sull'ingegneria empirica

Modelli alternativi e compatibilità

Il modulo richiede una CPU della serie iQ-F. Assicurarsi che il firmware del modulo CPU FX5U o FX5UC sia aggiornato alla versione 1.050 o successiva e che il software di programmazione GX Works3 sia alla versione 1.040 o successiva, per garantire il corretto riconoscimento del profilo dei parametri e degli strumenti di debug. Questa unità rappresenta un'alternativa a maggiore densità rispetto al modulo FX5-4AD a 4 canali quando lo spazio occupato nel quadro è determinante.

Problemi applicativi e note di progettazione

Poiché questo modulo utilizza un design non isolato tra i singoli canali di ingresso, possono verificarsi anelli di massa se le sorgenti dei segnali si trovano a potenziali di massa elettrica diversi. Se si monitorano dispositivi con punti di massa differenti, utilizzare isolatori di segnale esterni individuali 1:1 per tali canali, al fine di prevenire anomalie dell'offset di misura o danni al modulo.

Suggerimenti per la messa in servizio e il cablaggio

Per ridurre al minimo le interferenze elettromagnetiche, utilizzare sempre cavi a doppino intrecciato schermato (STP) per i collegamenti dei segnali analogici. Terminare la schermatura a una sola estremità (in genere vicino alla barra di messa a terra del PLC) per evitare correnti circolanti. I canali di ingresso inutilizzati devono essere disabilitati nei parametri di configurazione hardware di GX Works3 per evitare che segnali fantasma attivino falsi diagnostici di allarme del processo.
