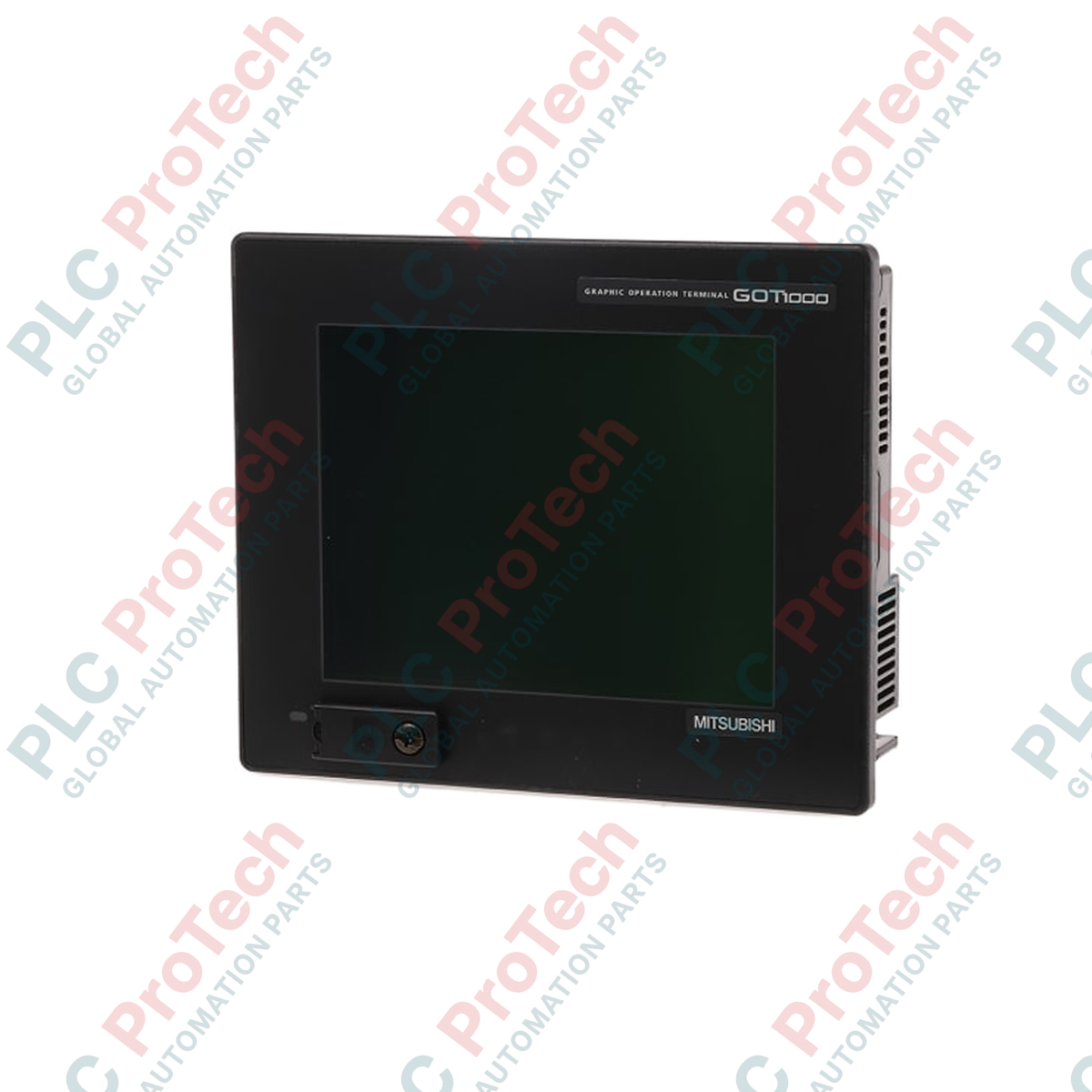

Mitsubishi Electric GT1150-QBBD-C Interfaccia operatore HMI GOT1000

Descrizione

Ottimizzato per il monitoraggio a livello macchina in contesti con spazio limitato, il Mitsubishi Electric GT1150-QBBD-C è un terminale operatore ad alte prestazioni appartenente alla sotto-serie specializzata GT11 della piattaforma GOT1000. Questo hardware è dotato di un display grafico monocromatico STN in modalità blu da 5,7 pollici, progettato per fornire un feedback diagnostico leggibile e layout dell’interfaccia chiari in ambienti industriali difficili. Grazie a un sistema di memoria flash integrato da 3 MB, l’unità gestisce layout complessi delle schermate, cronologie degli allarmi e set di caratteri multilingue. Le interfacce di comunicazione fisiche includono porte seriali ad alta velocità RS-232 e RS-422/485 e una connessione USB dedicata, consentendo una connettività affidabile diretta ai controllori della serie MELSEC o alle moderne reti di produzione.

Caratteristiche

• Display a cristalli liquidi monocromatico STN ad alto contrasto da 5,7 pollici, con risoluzione di 320 x 240 pixel.
• Memoria flash interna integrata da 3 MB per archiviare in modo efficiente le schermate del progetto e le variabili di sistema.
• Più porte integrate con canali indipendenti RS-232 e RS-422/485 per facilitare la comunicazione con più dispositivi.
• Interfaccia USB accessibile dal pannello frontale per aggiornamenti diretti del sistema, programmazione e ripristino del sistema operativo.
• Slot per scheda CompactFlash integrato, con supporto per la registrazione locale dei dati e il backup dei parametri.

Applicazioni

• Controllo operativo a livello macchina nelle linee di confezionamento e movimentazione dei materiali.
• Celle di assemblaggio autonome e postazioni di lavoro per la produzione personalizzate.
• Stazioni di pompaggio, monitoraggio ambientale e quadri di controllo HVAC localizzati.

Specifiche tecniche

Collegamenti e interfacce

Modelli alternativi e compatibilità

La variante GT1150-QBBD-C è dotata di un rivestimento protettivo conformale progettato per ambienti operativi gravosi, che la distingue dai modelli GT1150-QBBD standard privi di rivestimento. Quando si esegue l'aggiornamento a questa unità dai terminali della serie GOT900 precedenti, come F940GOT o GT10, i database delle schermate possono essere convertiti senza problemi utilizzando la procedura guidata di migrazione inclusa in GT Designer3. Assicurarsi che tutti i driver di comunicazione siano aggiornati per supportare l'architettura del sistema GT11 durante la migrazione del progetto.

Problemi applicativi e note tecniche

Essendo un display LCD monocromatico blu STN, il contrasto dello schermo di questa unità è intrinsecamente sensibile alle variazioni di temperatura. Nei quadri elettrici ad alta temperatura, il contrasto di base dello schermo può diminuire, causando immagini fantasma o scarsa visibilità. Gli utenti devono utilizzare la schermata dell'utility di sistema integrata per modificare i registri del contrasto o configurare regolazioni automatiche del contrasto in base alla temperatura. Assicurarsi che l'armadio circostante mantenga un flusso d'aria positivo se si prevede un'esposizione continua a temperature prossime a 50 degC.

Suggerimenti per la messa in servizio e il cablaggio

Per evitare interruzioni della comunicazione o danni ai componenti del ricetrasmettitore, non instradare mai i cavi di comunicazione seriale RS-422/485 vicino a cavi di motori ad alta corrente da 480 V o a cavi di uscita di azionamenti a frequenza variabile (VFD). Collegare sempre una treccia di messa a terra fisica al terminale di terra della morsettiera per deviare le interferenze elettromagnetiche. Quando si accede allo slot per schede CF, assicurarsi che l'interfaccia sia smontata o che il dispositivo sia spento prima di espellere la scheda di memoria, per evitare la corruzione dei dati del progetto.
