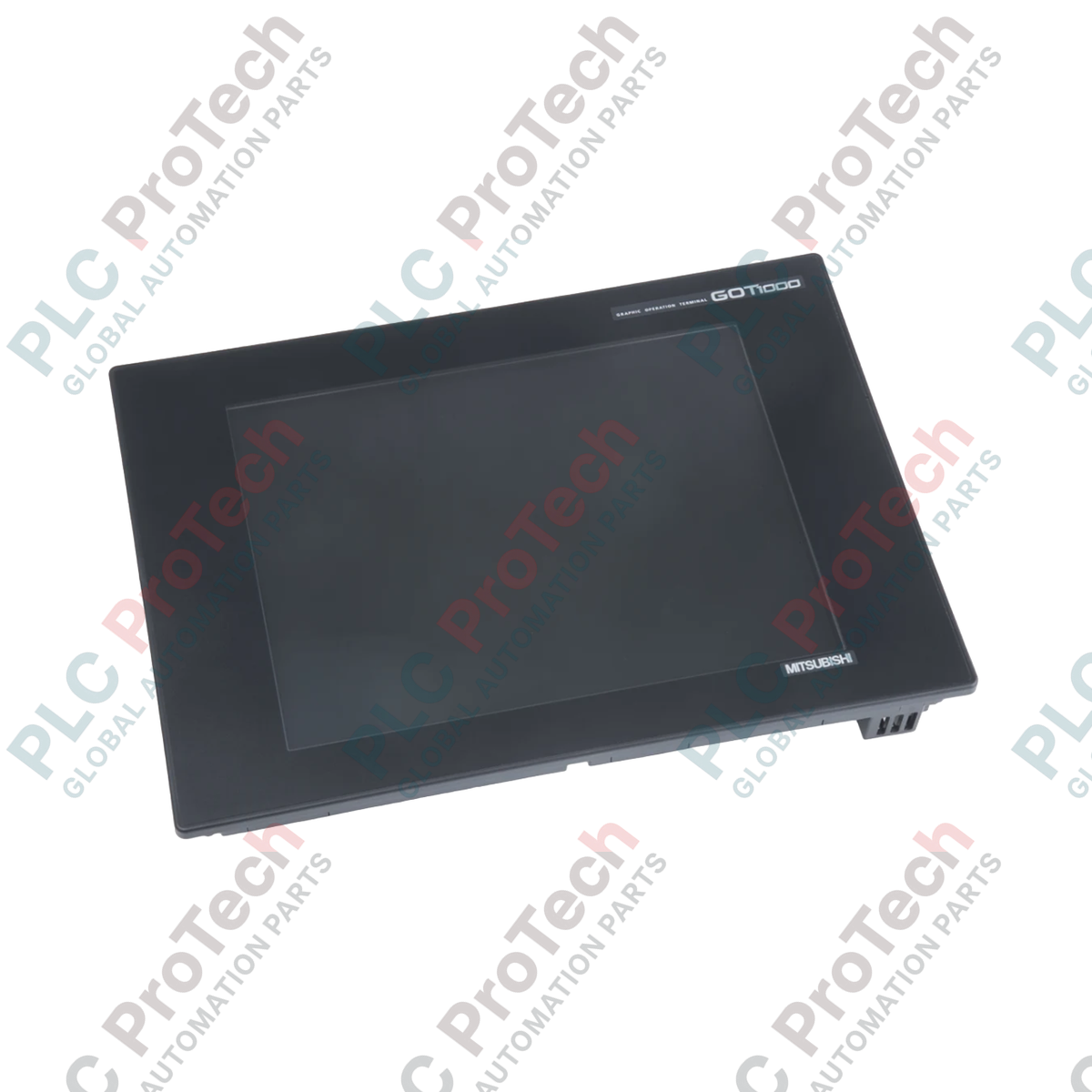

Pannello operatore HMI touchscreen Mitsubishi Electric GT1275-VNBA GOT1000

SKU GT1275-VNBA

Disponibile

12-month warranty
Free returns within 30 days

Manufacturer: Mitsubishi Electric
Product No.: GT1275-VNBA
Country of origin:United States
Product Type: HMI con touch screen
Payment: T/T, Western Union
Weight: 2300g
Dimensions: 340 mm x 280 mm x 125 mm
Shipping port: Xiamen
Warranty: 12 months

Descrizione

Progettato per facilitare la visualizzazione ad alta risoluzione in ambiente produttivo, il Mitsubishi Electric GT1275-VNBA funziona come interfaccia operatore industriale all'interno della piattaforma GOT1000. Questo display a cristalli liquidi TFT da 10,4 pollici offre un monitoraggio grafico nitido e solide capacità di controllo su diversi sistemi automatizzati. Alimentata da una tensione universale da 100 a 240 V CA, l'unità integra direttamente sulla scheda principale le essenziali opzioni di comunicazione fieldbus ed Ethernet, rappresentando una scelta affidabile per il monitoraggio di macchinari industriali complessi e di operazioni di assemblaggio distribuite.

Caratteristiche

Display ad alto contrasto: Schermo LCD a colori TFT da 10,4 pollici con 256 colori e una nitida risoluzione VGA di 640 x 480 pixel.
Compatibilità versatile con l'alimentazione: Accetta un ingresso CA ad ampio intervallo da 100 a 240 V CA (50/60 Hz), semplificando l'integrazione nelle reti elettriche regionali di tutto il mondo.
Connettività multiporta: Le interfacce Ethernet, RS-422/485 e RS-232 integrate consentono la comunicazione simultanea a più canali con i controllori.
Gestione dei dati: Lo slot integrato per schede di memoria SD e la porta USB consentono il trasferimento rapido dei progetti, la registrazione dei dati e il backup del sistema operativo.
Durabilità industriale: Il grado di protezione del pannello frontale, conforme agli standard ambientali IP67F, offre protezione da polvere, infiltrazioni d'acqua e spruzzi d'olio.

Applicazioni

Pannelli di controllo per linee di assemblaggio automobilistico e celle di lavoro robotizzate.
Interfacce di visualizzazione per impianti di trattamento delle acque e delle acque reflue.
Macchinari per imballaggio, lavorazione alimentare e movimentazione dei materiali.
Monitoraggio distribuito della rete PLC nelle sale di controllo centrale.

Specifiche tecniche

Parametro	Valore della specifica
Produttore	Mitsubishi Electric
Numero di modello	GT1275-VNBA
Serie	GOT1000 (serie GT12)
Tecnologia del display	LCD a colori TFT
Dimensioni dello schermo	10,4 pollici (diagonale)
Risoluzione	640 x 480 pixel (VGA)
Colori del display	256 colori
Alimentazione in ingresso	100-240 V CA (+10%, -15%)
Frequenza nominale	50 / 60 Hz (+/-5%)
Consumo energetico	41 VA o inferiore (a carico massimo)
Corrente di spunto	40 A o inferiore (per 4 ms a carico massimo)
Tipo di pannello touch	Resistivo analogico
Temperatura di esercizio	Da 0 a 50 °C
Grado di protezione	IP67F (parte anteriore per montaggio a pannello)
Peso netto dell'hardware	2,3 kg (5,07 lbs)
Peso di spedizione (calcolato)	3,5 kg
Dimensioni dell'imballaggio (calcolate)	340 mm x 280 mm x 125 mm

Connessioni e interfacce

Interfaccia / Connettore	Assegnazione delle funzioni / dei circuiti
Ethernet (RJ45)	Interfaccia 10BASE-T/100BASE-TX per collegamenti dati PLC ad alta velocità e configurazioni di rete diagnostiche
RS-422/485 (D-Sub femmina a 9 pin)	Connessione diretta a controllori seriali e microcontrollori della serie FX, della serie Q o di terze parti
RS-232 (D-Sub maschio a 9 pin)	Porta di collegamento per lettori di codici a barre, personal computer o hardware seriale specializzato
USB Mini-B (dispositivo)	Interfaccia di trasferimento dedicata al PC per la creazione e il test delle schermate applicative tramite GT Works3
USB tipo A (host)	Collegamento a memoria esterna per registrare le tendenze, trasferire i parametri di avvio o caricare i progetti
Slot per scheda SD	Memoria di espansione compatibile con schede SD/SDHC per backup immediati dei programmi in locale e registrazione dello storico

Modelli alternativi e compatibilità

Il GT1275-VNBA rappresenta un eccellente percorso di aggiornamento per i dispositivi della serie GT1175 meno recenti. Pur condividendo dimensioni simili per l'apertura del pannello, il GT1275 integra Ethernet incorporato, eliminando la necessità di convertitori seriale-Ethernet ausiliari. L'aggiornamento dei progetti dagli strumenti software legacy è completamente supportato in GT Designer3, garantendo una migrazione software a basso rischio.

Problemi applicativi e note tecniche

Per prevenire la limitazione termica e mantenere a lungo la durata del display, evitare di installare l'HMI alla luce diretta del sole o all'interno di involucri ad alta temperatura che superino i 50 degC. Quando viene montato all'interno di pannelli completamente chiusi, lasciare almeno 100 mm di spazio libero sopra e sotto le feritoie di ventilazione posteriori per consentire la dissipazione naturale del calore per convezione.

Suggerimenti per la messa in servizio e il cablaggio

Assicurarsi sempre che il terminale di terra funzionale (FG) sul blocco di alimentazione CA sia collegato mediante un conduttore di terra dedicato (filo di almeno 2 mm quadrati) direttamente a una messa a terra comune della macchina. Ciò riduce le interferenze elettromagnetiche (EMI) locali causate dagli azionamenti a frequenza variabile (VFD) vicini, che altrimenti possono interferire con la sensibilità del pannello touch analogico dell'HMI.

Linee guida per l'installazione

AVVERTENZA CRITICA

Isolare e bloccare tutte le alimentazioni elettriche a monte prima di eseguire l'installazione, il montaggio o il cablaggio dei terminali. Verificare che non rimanga tensione residua utilizzando un tester elettrico, per prevenire gravi scosse elettriche o danni ai circuiti interni dell'unità.

1

Preparazione dell'apertura del pannello

Realizzare un'apertura nel pannello conforme alle dimensioni standard di 289 mm x 200 mm, assicurandosi che lo spessore del pannello sia compreso tra 2,0 mm e 4,0 mm.

2

Controllo della guarnizione del pannello

Verificare che la guarnizione in gomma resistente all'acqua sia correttamente inserita nella propria scanalatura attorno alla cornice posteriore dell'unità HMI prima dell'inserimento.

3

Inserimento e fissaggio dei supporti

Inserire l'HMI nell'apertura dalla parte anteriore del pannello. Fissare le staffe di montaggio in dotazione al telaio posteriore, serrando le viti con una coppia precisa compresa tra 0,36 e 0,48 N.m per garantire una tenuta antipolvere e impermeabile.

4

Collegamento dei terminali di alimentazione

Instradare le linee di alimentazione da 100-240 V CA attraverso un punto di distribuzione con messa a terra di classe D. Collegarle saldamente ai terminali sul retro e mettere immediatamente a terra il terminale di terra funzionale.

FAQ

Posso scaricare i progetti sul GT1275-VNBA tramite Ethernet?

Sì. L'HMI è dotato di una porta RJ45 10BASE-T/100BASE-TX integrata. È possibile scaricare e caricare i progetti applicativi direttamente tramite GT Works3 dopo aver configurato le impostazioni di comunicazione in modo che corrispondano alla subnet della rete.

Questo modello supporta la registrazione dei dati direttamente nella memoria locale?

Sì, i dati storici degli allarmi, i registri degli eventi e i trend di sistema possono essere configurati nel software di progettazione per essere salvati localmente su una scheda di memoria SD o su una normale unità flash USB formattata in FAT/FAT32.

Quale software viene utilizzato per programmare l'HMI GT1275-VNBA?

Questa unità viene programmata e configurata interamente utilizzando il pacchetto standard di progettazione delle schermate di Mitsubishi Electric, GT Works3 (nello specifico GT Designer3).

Come posso mantenere la classificazione IP67F del pannello frontale durante l'installazione?

È necessario assicurarsi che la superficie del pannello di montaggio sia piana e non deformata, che la guarnizione in gomma sia completamente inserita e che le staffe di montaggio siano serrate uniformemente alla coppia consigliata di 0.36 to 0.48 N.m.
