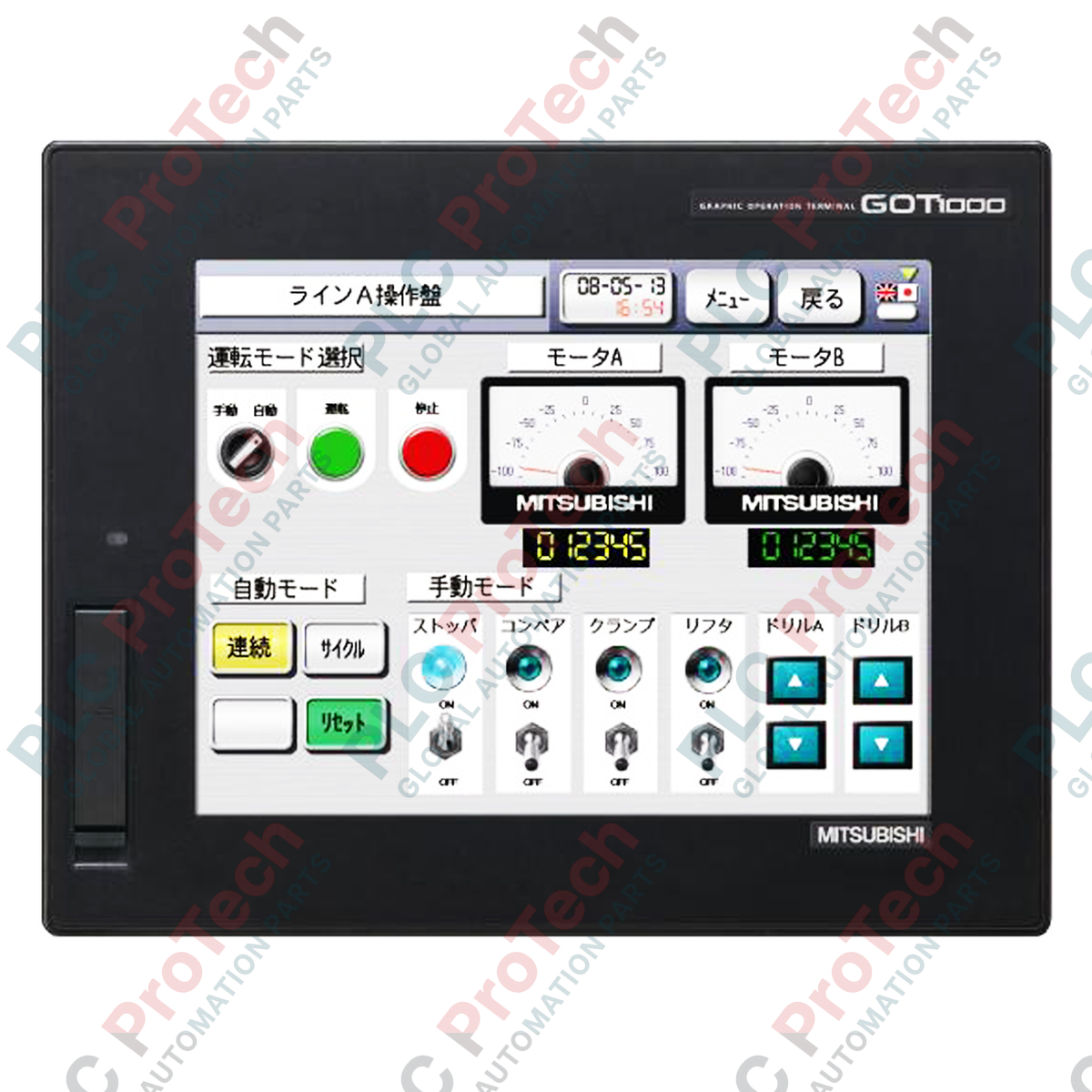

Pannello touch HMI GOT1000 Mitsubishi Electric GT1665M-VTBA

Descrizione

Integrando le funzioni di visualizzazione e di interfaccia di controllo, il Mitsubishi Electric GT1665M-VTBA opera come terminale operatore da 8,4 pollici altamente reattivo all'interno della robusta piattaforma della serie GOT1000. Questa interfaccia uomo-macchina utilizza un display a cristalli liquidi TFT a colori a matrice attiva con risoluzione nativa di 640x480 pixel (VGA), offrendo immagini nitide anche in condizioni di illuminazione difficili sul pavimento dello stabilimento. Dotata di 15 megabyte di memoria flash integrata (unità C) per l'archiviazione di file completi di configurazione del progetto e strutture del sistema operativo, questa unità consente un'interazione fluida con PLC, azionamenti a frequenza variabile e controllori di movimento. La superficie tattile è realizzata in pellicola resistiva analogica ad alta resistenza, consentendo input precisi anche quando gli operatori indossano pesanti guanti industriali.

Caratteristiche principali

• Display ad alta intensità: Schermo TFT da 8,4 pollici con 65.536 colori e ampi angoli di visione orizzontali e verticali.
• Retroilluminazione sostituibile: Tubo fluorescente a catodo freddo (CCFL) integrato, con funzioni di spegnimento automatico e rilevamento della retroilluminazione per preservarne la durata operativa.
• Connettività flessibile: Interfacce native per Ethernet, RS-232, RS-422/485, USB host/device ed espansione tramite scheda CF.
• Architettura di memoria robusta: 15 MB di memoria flash integrata dedicata a schermate grafiche complesse, registri degli allarmi e gestione delle ricette.
• Durata industriale: Superficie touchscreen resistiva analogica robusta, progettata per cicli di funzionamento prolungati in ambienti soggetti a forti vibrazioni e all'azione di sostanze chimiche.

Applicazioni

• Linee di assemblaggio automobilistico: Interfaccia operatore standardizzata per reparti di carrozzeria, linee di verniciatura e controlli dei trasportatori principali.
• Trattamento delle acque e delle acque reflue: Telemetria centralizzata, monitoraggio del livello dei serbatoi e configurazione della sequenza delle pompe.
• Imballaggio e movimentazione dei materiali: Interfaccia di controllo locale per incartonatrici, pallettizzatori e sistemi di smistamento ad alta velocità.
• Impianti di trattamento chimico: monitoraggio locale dei terminali di controllo di reattori, sistemi di miscelazione e allarmi di zona.

Specifiche tecniche

Connessioni e interfacce

Informazioni ingegneristiche empiriche

Modelli alternativi e compatibilità

Il GT1665M-VTBA funge da sostituto diretto per i sistemi GOT1000 legacy. Durante la migrazione di applicazioni legacy sviluppate per i pannelli della serie GT15 a questo modello, verificare sempre la configurazione del driver di comunicazione in GT Designer3 affinché corrisponda al profilo hardware GT16. Se si trasferisce un sistema alla piattaforma GOT2000 più recente, il ritaglio fisico del pannello corrisponde alla nuova serie GT2708, semplificando le procedure di aggiornamento meccanico senza richiedere modifiche agli involucri del pannello.

Insidie applicative e note ingegneristiche

La retroilluminazione CCFL integrata nel display ha una durata utile limitata. Per massimizzare la vita operativa di questo componente, programmare sempre le impostazioni del salvaschermo nelle proprietà del progetto HMI in modo da attenuare automaticamente o spegnere la retroilluminazione quando non viene rilevato alcun contatto dell'utente per almeno 10 minuti. Nei quadri elettrici ad alta temperatura, assicurarsi che vi sia uno spazio libero di almeno 100 mm intorno allo chassis posteriore del GT1665M-VTBA per evitare l'accumulo localizzato di calore, che può accelerare il deterioramento del touchscreen.

Suggerimenti per la messa in servizio e il cablaggio

Quando si instradano i cavi di comunicazione (in particolare i collegamenti RS-422 o RS-485) verso le porte posteriori dell'HMI, non disporre queste linee di segnale parallelamente ai cavi di alimentazione trifase ad alta tensione o alle linee di uscita del VFD. Ciò previene l'accoppiamento del rumore elettromagnetico nelle linee di comunicazione, che potrebbe causare il blocco improvviso dello schermo o errori di interruzione della comunicazione. Collegare sempre direttamente il terminale di terra del telaio (FG) sulla morsettiera CA a una messa a terra pulita del pannello.

Linee guida per l'installazione
