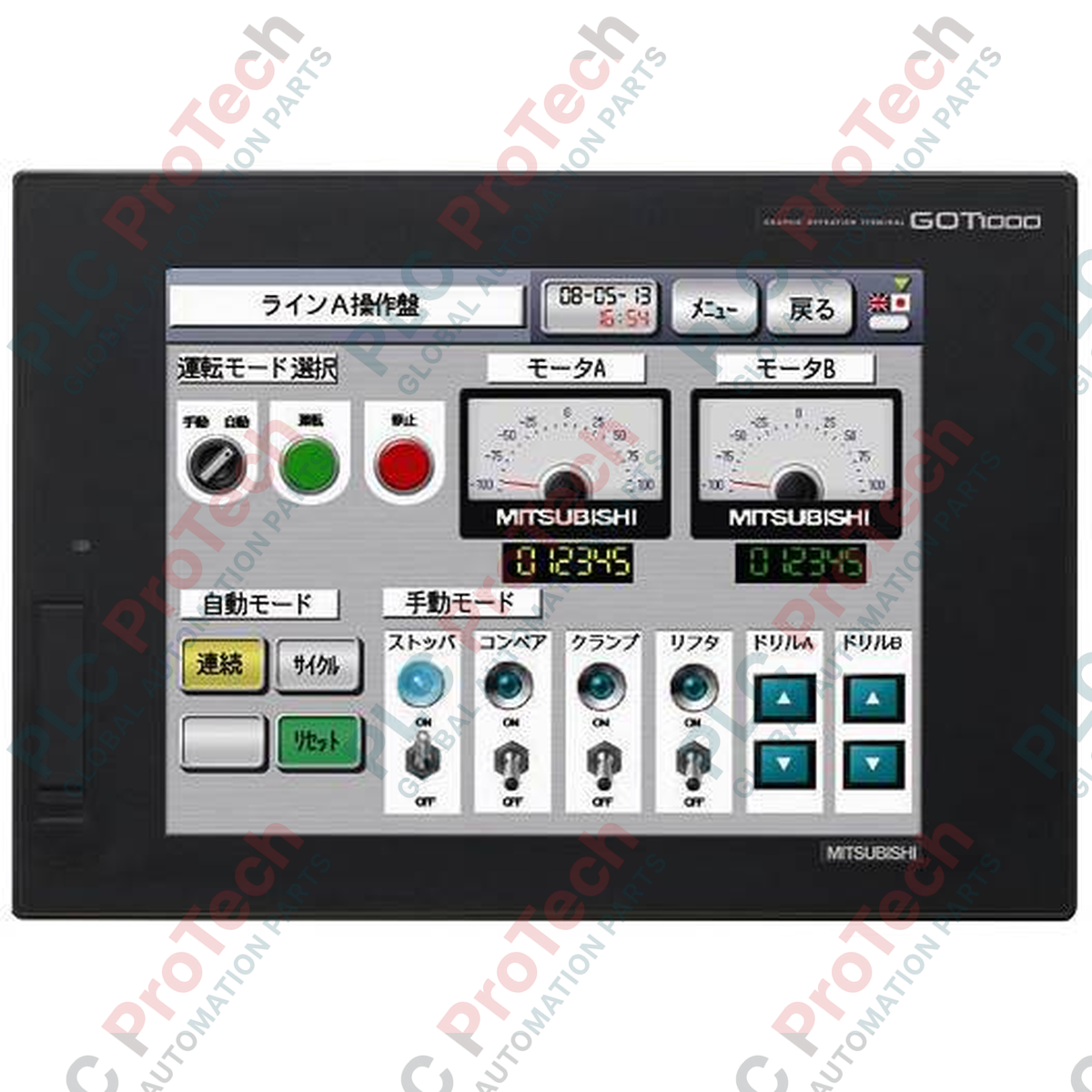

Terminale operatore HMI GOT1000 Mitsubishi Electric GT1675M-VTBD

Descrizione

Per requisiti complessi di visualizzazione industriale e interfaccia di controllo, il terminale operatore Mitsubishi Electric GT1675M-VTBD offre un monitoraggio ad alte prestazioni all'interno della piattaforma GOT1000. Progettata per operare in condizioni ambientali gravose, questa unità di integrazione hardware dispone di un ingresso operativo a 24 V CC e di una robusta protezione elettrica. Parametri chiave come un consumo energetico massimo di 38 W o meno e una corrente di spunto di 12 A o meno la rendono un'interfaccia altamente stabile per architetture PLC critiche.

Caratteristiche

• Display a colori TFT ad alta fedeltà, per una visualizzazione chiara della macchina e della diagnostica.
• Robusta tolleranza dell'alimentazione, in grado di gestire fluttuazioni da +25% fino a -20%.
• Protezione integrata dai transitori, progettata per resistere a cali di tensione di breve durata.
• Elevata immunità ai disturbi per resistere alle interferenze elettromagnetiche nei quadri ad alta potenza.
• Porte di comunicazione integrate per un coordinamento fluido di PLC, azionamenti e periferiche.

Applicazioni

• Monitoraggio delle linee di assemblaggio automobilistico e interfacce di controllo a livello di cella.
• Stazioni di monitoraggio degli impianti idrici e di trattamento delle acque reflue.
• Macchinari per il confezionamento multiasse e sistemi di automazione per la movimentazione dei materiali.
• Pannelli di monitoraggio della distribuzione elettrica e controllo di macchinari pesanti.

Tabella delle specifiche tecniche

Connessioni e interfacce

Modelli alternativi e compatibilità

Il GT1675M-VTBD funge da soluzione di modernizzazione sostitutiva diretta per le precedenti unità della serie GT1575. Durante l'aggiornamento, i file del layout del display possono essere importati e convertiti rapidamente utilizzando la suite software di configurazione GT Works3. Assicurarsi che l'alimentazione del sistema a 24VCC corrisponda alla configurazione di alimentazione del terminale in ingresso, poiché alcune varianti precedenti della serie GT15 funzionavano a 100-240VAC.

Problemi applicativi e note tecniche

Per proteggere l'apparecchiatura da problemi termici locali, verificare che la temperatura ambiente del quadro di installazione non superi i 50 degC. Il funzionamento continuativo del terminale al di sopra dei parametri di temperatura nominali accelererà il deterioramento della retroilluminazione dello schermo a cristalli liquidi. In ambienti altamente induttivi, dove i contattori per impieghi gravosi commutano frequentemente, separare l'alimentazione a 24VCC dell'HMI dalle linee di alimentazione dei carichi induttivi per evitare il riavvio del sistema.

Suggerimenti per la messa in servizio e il cablaggio

Dare priorità alla stabilità del segnale collegando direttamente il terminale di terra funzionale (FG) a una terra dedicata di classe D (resistenza di terra pari o inferiore a 100 ohm) utilizzando un cavo di messa a terra in rame di almeno 2 mm². Non posare mai i cavi di comunicazione o Ethernet parallelamente alle linee di rete ad alta tensione o alle linee di uscita del convertitore a frequenza variabile (VFD). Mantenere una distanza fisica di sicurezza previene il degrado del rapporto segnale/rumore durante il funzionamento.

Linee guida per l'installazione

1. 1 Posizionare l'unità nell'apertura, assicurandosi che la guarnizione impermeabile sia appoggiata uniformemente, senza torsioni o rigonfiamenti, per mantenere il grado di protezione IP.
2. 2 Serrare tutte le staffe di montaggio del pannello fornite secondo uno schema incrociato, applicando la coppia specificata, per evitare la deformazione della cornice del display.
3. 3 Inserire e fissare i fili della linea di alimentazione CC24V, prestando particolare attenzione al corretto allineamento della polarità.
4. 4 Instradare i cavi di comunicazione direttamente ai nodi fisici di rete dedicati, tenendoli lontani dai percorsi dei cavi ad alta tensione.
