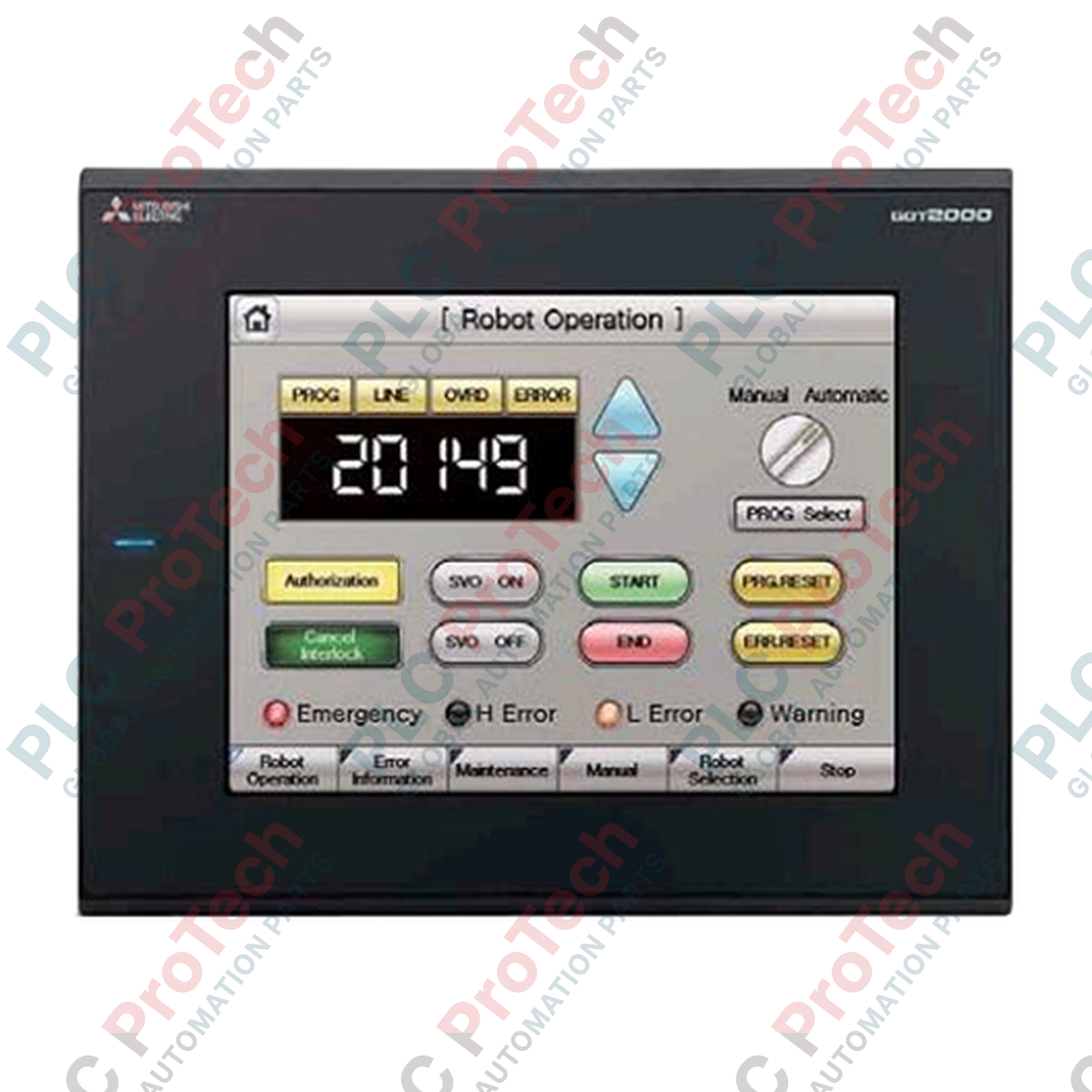

Pannello HMI Mitsubishi Electric GT2308-VTBD serie GOT2000

Descrizione

Dirigendo le operazioni del sistema tramite interfacce grafiche ad alta risoluzione, il Mitsubishi Electric GT2308-VTBD offre un'interfaccia di visualizzazione efficiente per reti di automazione di medie dimensioni. Questa interfaccia operatore della serie GOT2000 combina collegamenti seriali flessibili, funzionalità Ethernet e architetture affidabili di alimentazione CC per massimizzare i tempi di risposta dell'operatore. Progettato come nodo di monitoraggio integrato, questo HMI utilizza un

Caratteristiche principali

• Display LCD TFT a colori da 8,4 pollici ad alta fedeltà, con 65.536 colori e una nitida risoluzione di 640 x 480 punti.
• Canali di comunicazione integrati completi, con supporto degli standard Ethernet, RS-232 e seriali RS-422/485.
• Slot integrato per schede di memoria SD, che consente la registrazione locale dei dati, il backup dei programmi e il ripristino del firmware.
• Robusta sigillatura del pannello frontale certificata IP67F, che garantisce resistenza strutturale alla polvere e ai getti d'acqua a bassa pressione.
• Conforme alle infrastrutture di distribuzione elettrica ausiliaria a 24 V CC per configurazioni di pannelli locali.

Applicazioni

• Monitoraggio delle linee di assemblaggio automobilistico e delle linee di utensileria di precisione.
• Console di controllo per l'imballaggio, lo smistamento e la movimentazione dei materiali.
• Trattamento delle acque, controllo delle pompe e sistemi di dosaggio dei prodotti chimici.
• Coordinamento dei sistemi HVAC, degli impianti di raffreddamento e dei sistemi di gestione degli edifici.

Specifiche tecniche

Collegamenti e interfacce

Considerazioni ingegneristiche empiriche

Modelli alternativi e compatibilità

Il GT2308-VTBD utilizza una struttura a bus a 24 V CC. Quando si sostituisce un equivalente GOT1000 meno recente, come la serie GT11 o GT15, assicurarsi che le alimentazioni ausiliarie esistenti possano gestire il carico di corrente continua oppure valutare il GT2308-VTBA se lo standard principale è l'alimentazione CA. I database dei file di progetto sono compatibili tra loro, ma richiedono compilazione e regolazione tramite le suite software GT Works3 prima dell'esecuzione.

Problemi applicativi e note ingegneristiche

Per proteggere la matrice a cristalli liquidi interna, evitare di installare questo HMI in posizioni esposte alla luce solare diretta prolungata o nelle immediate vicinanze di corpi radianti termici, come le resistenze di frenatura a funzionamento continuo. Verificare che gli azionamenti a velocità variabile adiacenti dispongano di un'adeguata schermatura elettrica per prevenire interferenze ad alta frequenza sui percorsi di comunicazione seriale.

Suggerimenti per la messa in servizio e il cablaggio

Assicurarsi che un cavo di terra funzionale dedicato (messa a terra di Classe D, sezione del cavo pari o superiore a 2 mm quadrati) sia instradato direttamente verso la piastra posteriore del sistema. Collegare la messa a terra dell'HMI in circuiti comuni con carichi altamente induttivi può causare instabilità dell'ingresso touchscreen o interruzioni della comunicazione.

Linee guida per l'installazione
