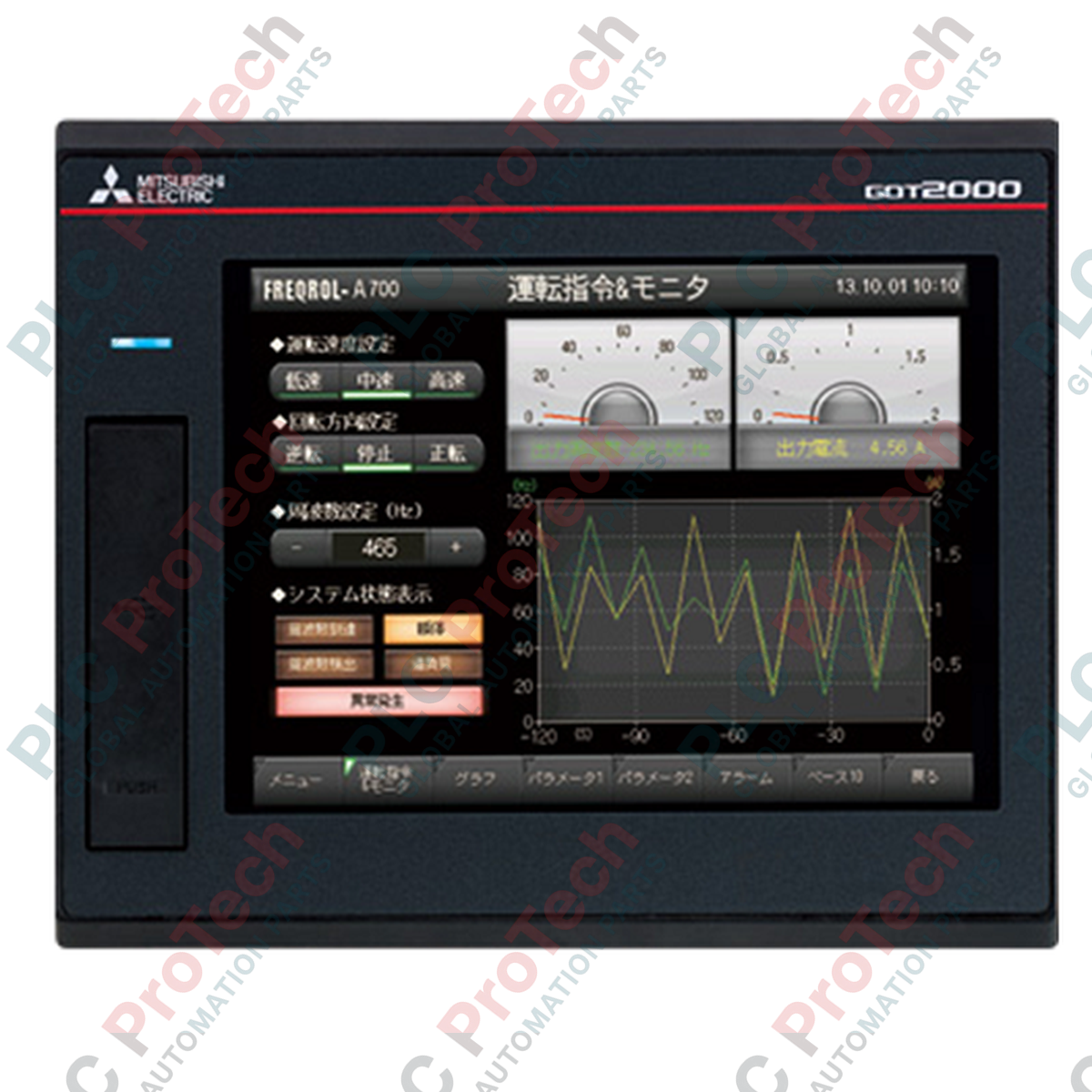

Touchscreen HMI Mitsubishi Electric GT2705-VTBD GOT2000

Descrizione

Integrandosi perfettamente in complesse architetture di controllo industriale, il Mitsubishi Electric GT2705-VTBD è un terminale operatore grafico (HMI) ad alte prestazioni della serie GOT2000. Dotato di un nitido display a colori TFT da 5,7 pollici con risoluzione VGA, questo HMI supporta il multi-touch resistivo analogico (fino a due punti simultanei) per consentire un controllo intuitivo tramite gesti e azioni di sicurezza a due mani. Alimentato da una robusta alimentazione a 24 V CC e dotato di 32 MB di memoria di archiviazione, questo pannello dispone di porte Ethernet, RS-232 e seriali RS-422/485 integrate, offrendo una soluzione compatta e altamente affidabile per pannelli di automazione gravosi.

Caratteristiche principali

• Display ad alta risoluzione: display a cristalli liquidi a colori TFT da 5,7 pollici con risoluzione VGA di 640 x 480 punti e una tavolozza di 65.536 colori.
• Funzionalità multi-touch: il design resistivo analogico consente l'interazione simultanea su due punti, permettendo lo zoom dello schermo, gesti di scorrimento e configurazioni di blocco di sicurezza.
• Ampia memoria operativa: dotato di 32 MB di memoria ROM per l'archiviazione delle configurazioni di sistema e 80 MB di RAM attiva per l'elaborazione delle applicazioni in tempo reale.
• Comunicazioni industriali: Ethernet integrato (10/100 Mbps), interfacce dedicate RS-232 e RS-422/485, oltre a due connessioni USB host/device.
• Protezione dagli ambienti più difficili: il pannello frontale di alta qualità è sigillato secondo gli standard IP67F, impedendo a polvere, oli da taglio e spruzzi d'acqua di penetrare nei delicati componenti elettrici interni.

Applicazioni

• Sottopannelli delle linee di produzione automobilistica e diagnostica delle celle di saldatura.
• Macchinari per l'imballaggio che richiedono una rapida regolazione dei parametri su più assi.
• Pannelli di controllo municipali per acqua e acque reflue.
• Sistemi di controllo distribuito dei macchinari e di smistamento dei trasportatori.

Specifiche tecniche

Connessioni e interfacce

Modelli alternativi e compatibilità

Il GT2705-VTBD offre un percorso di retrofit strutturale senza modifiche per i modelli legacy da 5,7 pollici, come GT1455-QTBDE e GT1655-VTBD. Poiché presenta esattamente lo stesso profilo di foratura del pannello, pari a 153 x 121 mm, non sono necessari ricalcoli del layout né modifiche di taglio laser per i pannelli frontali. I file applicativi dell'utente possono essere convertiti a una versione superiore nell'ambiente software GT Works3 di Mitsubishi, che riformatta automaticamente gli oggetti standard alla risoluzione VGA ad alta densità migliorata.

Insidie applicative e note di progettazione

• Dimensionamento della corrente di spunto: all'avvio iniziale del sistema a 24VDC, questo dispositivo presenta una corrente di spunto di picco fino a 69A per 1 ms. Assicurarsi che gli interruttori automatici, i dispositivi di protezione interni e gli alimentatori switching (SMPS) siano dimensionati per carichi di avviamento altamente induttivi, per evitare interventi intempestivi.
• Gestione della retroilluminazione a LED: La retroilluminazione a LED bianchi è integrata direttamente nella matrice del pannello LCD e non può essere sostituita dall'utente. Per evitare un decadimento prematuro della luminanza, applicare criteri di salvaschermo e configurare l'attivazione automatica dello spegnimento della retroilluminazione tramite l'ambiente GT Works3 durante la messa in servizio.
• Interferenze sul campo tattile: Il multitouch resistivo si basa su una capacità bilanciata e una microflessione. Posizionare l'HMI a diretto contatto con i campi elettromagnetici dei motori o con linee VFD non schermate, senza un'adeguata messa a terra di Classe D, può causare errori di rilevamento di tocchi fantasma.

Suggerimenti per la messa in servizio e il cablaggio

Collegare sempre il terminale di terra funzionale sul blocco connettori di alimentazione dell'HMI utilizzando un conduttore di terra dedicato di Classe D (resistenza di terra pari o inferiore a 100 ohm, sezione minima del cavo 2.0 mm2) al telaio principale del pannello. Assicurarsi che il cablaggio di comunicazione seriale RS-422/485 utilizzi cavi STP schermati a doppino intrecciato di alta qualità. Evitare di posare i collegamenti seriali critici e i cavi di comunicazione Ethernet insieme a linee CA ad alta tensione o canaline di alimentazione dei motori, per mantenere l'integrità del segnale.

Linee guida per l'installazione
