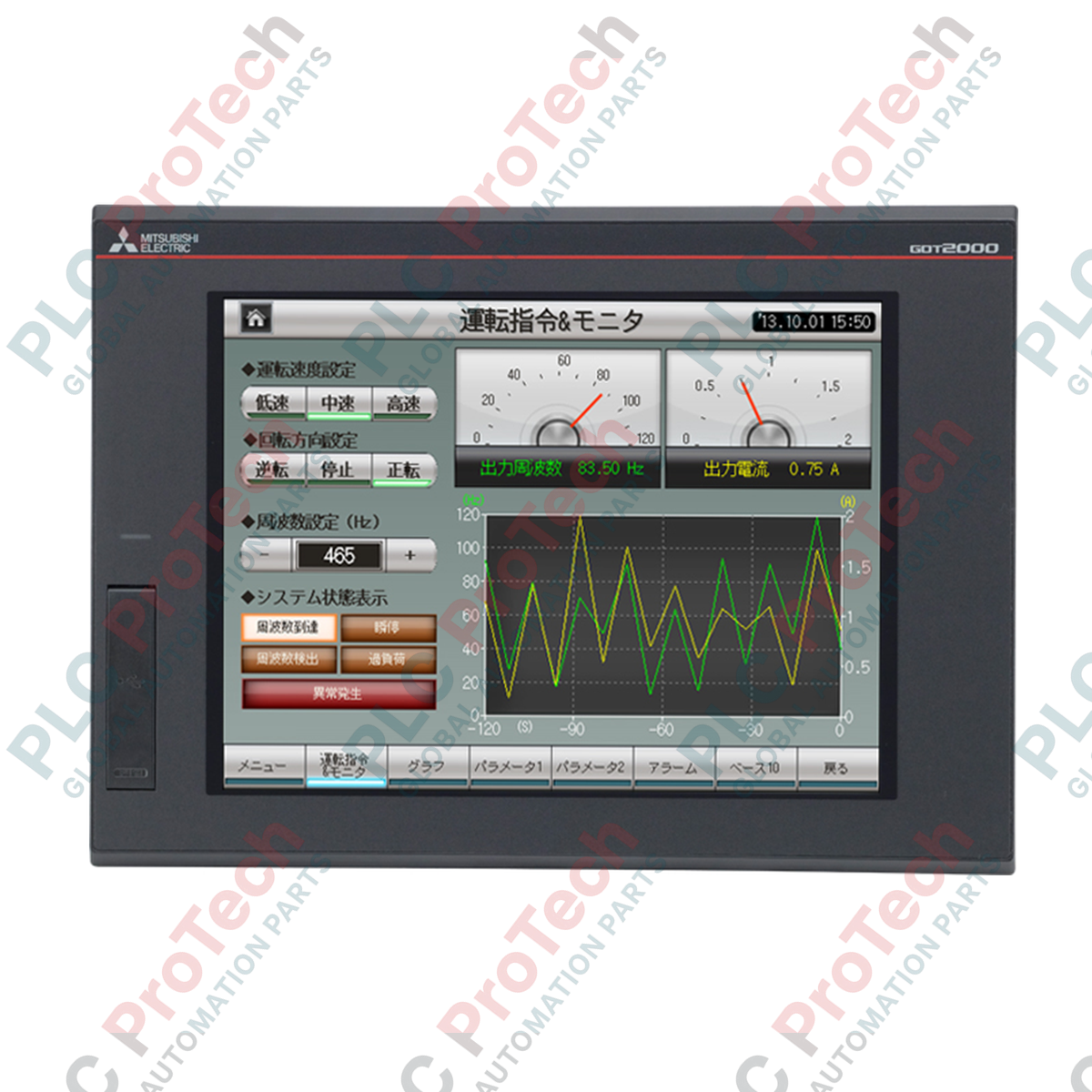

Mitsubishi Electric GT2710-STBA Modulo HMI avanzato della serie GOT2000

Descrizione

Progettato per offrire una visualizzazione dei processi ad alta risoluzione e un controllo intuitivo del sistema, il Mitsubishi Electric GT2710-STBA funge da interfaccia operatore ad alte prestazioni all'interno di architetture di automazione complesse. Dotato di un display a colori TFT SVGA da 10,4 pollici, questo dispositivo di interfaccia uomo-macchina (HMI) integra la funzionalità capacitiva multi-touch con supporto ai gesti, consentendo agli operatori di eseguire azioni di zoom con pizzico, scorrimento e controllo a due mani direttamente in fabbrica. Dotato di un alimentatore CA di livello industriale, è progettato per l'installazione in quadri elettrici di controllo che operano in condizioni ambientali ed elettriche difficili.

Caratteristiche principali

• Capacità multi-touch: supporta le operazioni gestuali standard per prevenire gli input accidentali e semplificare le interazioni complesse con il pannello.
• Schermo a colori TFT: visualizza i parametri di processo con una risoluzione SVGA ad alto contrasto (800 x 600 pixel), per testi nitidi e schermate grafiche dettagliate.
• Ampio intervallo di tensione in ingresso: funziona in modo affidabile con corrente alternata da 100 a 240 VAC, con tolleranze da +10% a -15%.
• Resistenza fisica: dotato di una cornice nera e certificato per resistere a impatti meccanici fino a 147 m/s2 (15G) lungo tre assi ortogonali.
• Barriera isolante robusta: resiste a tensioni di prova fino a 1500 VAC per 1 minuto tra i terminali di alimentazione sotto tensione e la messa a terra del telaio.

Applicazioni

• Impianti di assemblaggio automobilistico e linee di produzione robotizzate.
• Sistemi di pompaggio, filtrazione e dosaggio negli impianti di trattamento delle acque e delle acque reflue.
• Sistemi di imballaggio, smistamento e movimentazione dei materiali che richiedono rapide sostituzioni manuali.
• Pannelli di controllo per il trattamento chimico e il monitoraggio ambientale.

Specifiche tecniche

Considerazioni ingegneristiche empiriche

Modelli alternativi e compatibilità

L'unità costituisce un'alternativa funzionale ai terminali operatore delle serie precedenti GT1675-VNBA e GT1675-VNBA. Durante la migrazione dei progetti tramite GT Works3, verificare che i caratteri di sistema, le zone dei tasti a sfioramento e le impostazioni di comunicazione diretta siano compilati per il livello hardware GOT2000, per garantire che il ridimensionamento delle schermate e la reattività del touchscreen funzionino come previsto.

Problemi applicativi e note ingegneristiche

Tenere conto della penalizzazione termica dovuta all'orientamento fisico di montaggio. Una configurazione verticale riduce la capacità di dissipazione del calore per convezione, diminuendo il limite massimo consentito dell'intervallo di temperatura ambiente sicura da 55 degC a 50 degC. Assicurarsi di riservare un volume sufficiente nell'armadio per evitare l'accumulo di punti caldi, soprattutto quando si montano contattori ad azionamento diretto o azionamenti a velocità variabile ad alta dissipazione termica direttamente sotto il vano dei morsetti.

Suggerimenti per la messa in servizio e il cablaggio

Utilizzare percorsi fisici separati per l'alimentazione CA e per eventuali cavi di segnale, per evitare l'accoppiamento induttivo. I morsetti a vite (tipo M3) devono essere serrati a una coppia compresa tra 0,5 e 0,8 N.m utilizzando utensili isolati. Collegare sempre il morsetto di terra funzionale direttamente a un punto di terra dedicato di Classe D a bassa impedenza (inferiore a 100 Ohm) per ridurre al minimo il rumore elettromagnetico generato dall'elettronica di potenza locale.
