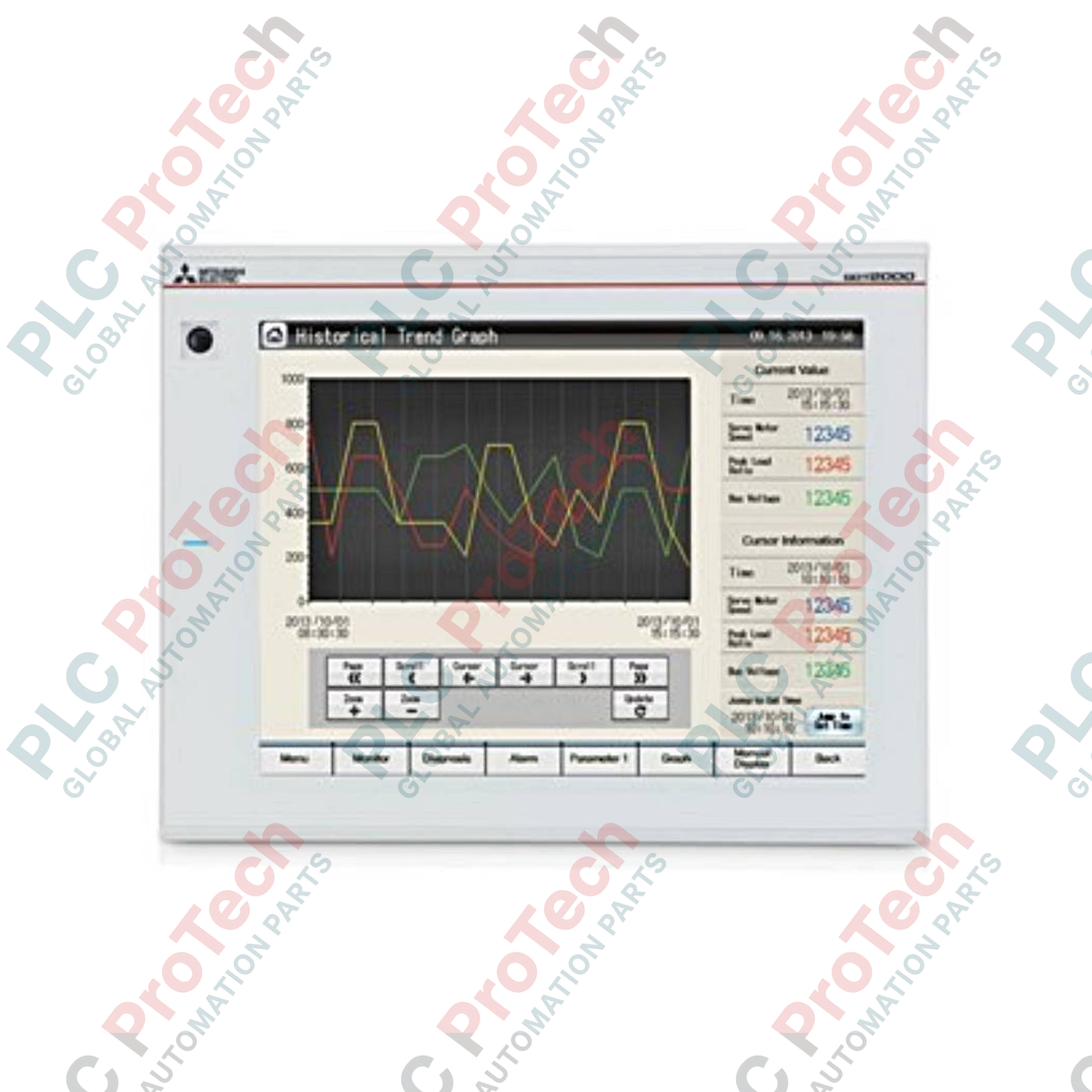

Terminale operatore grafico Mitsubishi Electric GT2710-VTWA serie GOT2000

Descrizione

Progettato per offrire funzionalità HMI ad alte prestazioni in ambienti industriali impegnativi, il Mitsubishi Electric GT2710-VTWA funge da nodo avanzato del pannello di controllo all'interno della piattaforma GOT2000 Series. Questo terminale grafico operativo ad alte prestazioni è dotato di intuitive funzioni di controllo tramite gesti multi-touch, che consentono agli operatori di scorrere, pizzicare e ingrandire per una visualizzazione precisa e il controllo delle macchine. Grazie a un display TFT a colori da 10.4 pollici, a una cornice bianca pulita e alla compatibilità con un'ampia gamma di alimentazioni AC, questo terminale garantisce capacità ottimali di monitoraggio del sistema, diagnostica degli allarmi e registrazione dei dati direttamente dall'armadio di controllo.

Caratteristiche principali

• Controllo tramite gesti multi-touch: supporta intuitive operazioni con più dita per prevenire attivazioni accidentali e migliorare l'efficienza operativa.
• Display TFT VGA: display nitido con risoluzione 640 x 480 e retroilluminazione ad alto contrasto per una visibilità chiara nelle sale di controllo scarsamente illuminate.
• Layout di installazione flessibili: progettato per supportare configurazioni di montaggio sia orizzontali sia verticali, con declassamento automatico della temperatura.
• Elevata resistenza ambientale: progettato per soddisfare rigorosi standard industriali in materia di immunità a vibrazioni, urti e disturbi.
• Ampio portafoglio di porte di comunicazione: interfacce Ethernet, RS-232, RS-422/485, host/dispositivo USB e scheda SD integrate per una connettività di sistema semplificata.

Applicazioni

• Impianti di assemblaggio automobilistico: funge da interfaccia principale per le architetture di controllo della carrozzeria grezza e dei trasportatori.
• Lavorazione di alimenti e bevande: ambienti di camere bianche e lavaggio ad alta pressione che richiedono monitor ad alta visibilità con profili del telaio bianchi e puliti.
• Imballaggio e movimentazione dei materiali: monitoraggio in tempo reale di complessi sistemi di movimento multiassiale e di smistamento ad alta velocità.
• Trattamento delle acque e delle acque reflue: stazioni di monitoraggio decentralizzate che utilizzano robuste topologie fieldbus basate su Ethernet.

Specifiche tecniche

Connessioni e interfacce

Approfondimenti ingegneristici empirici

Modelli alternativi e compatibilità

Quando si esegue la migrazione di sistemi obsoleti dalla serie GT16 o GT15 al modello GT2710-VTWA, i layout di configurazione delle schermate possono essere ingranditi utilizzando lo strumento software GT Works3. Si noti che la "W" nel suffisso del prodotto indica una cornice bianca speciale; verificare la compatibilità chimica quando si utilizza questa versione in operazioni di trasformazione alimentare in cui vengono impiegati detergenti aggressivi. Per le dimensioni meccaniche sostitutive, assicurarsi che le aperture del pannello corrispondano esattamente alle dimensioni standard GOT2000 da 10.4 pollici.

Problemi applicativi e note ingegneristiche

Le prestazioni termiche variano in base alla geometria di montaggio. Quando il terminale è montato verticalmente, il flusso convettivo interno del calore è limitato; pertanto, la temperatura massima di funzionamento sicura si riduce a 50 degC. Assicurarsi di mantenere almeno 100 mm di spazio libero tra la parte posteriore del terminale e i componenti del circuito adiacenti (come azionamenti a frequenza variabile o contattori ad alta potenza) per mitigare il calore indotto e i punti caldi localizzati.

Suggerimenti per la messa in servizio e il cablaggio

Per proteggere i componenti elettronici sensibili sulla scheda di alimentazione, la morsettiera deve essere cablata con capicorda appropriati per la classe (RAV1.25-3 o V2-S3.3). La messa a terra deve essere completata utilizzando un cavo di terra dedicato con una sezione di 2 mm² o superiore, collegato direttamente a una sbarra di terra di protezione di Classe-3. Evitare di posare le linee di alimentazione del terminale parallelamente alle linee di uscita del motore o alle linee di alimentazione primaria per eliminare le interferenze elettromagnetiche.

Linee guida per l'installazione
