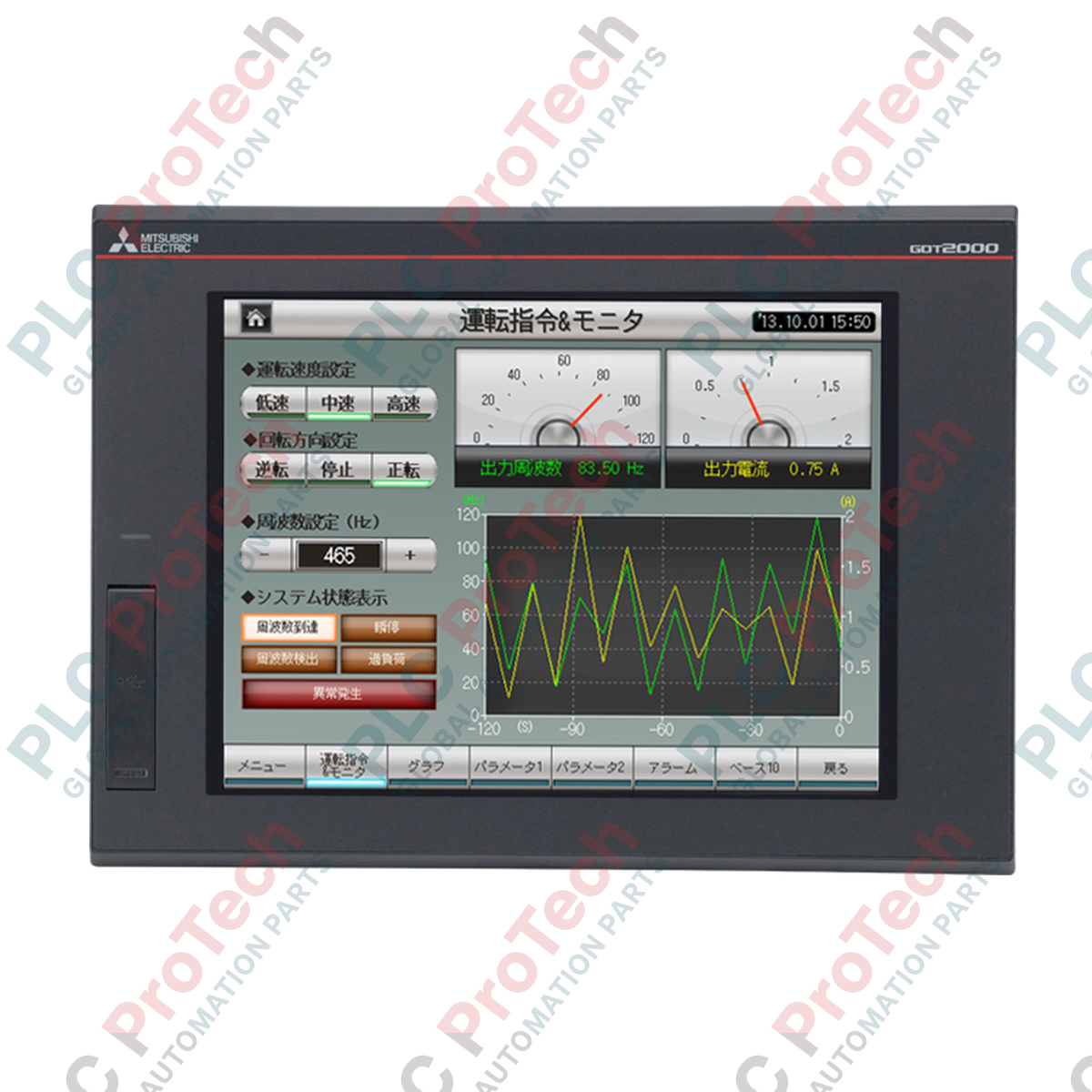

Interfaccia uomo-macchina Mitsubishi Electric GT2715-XTBA della serie GOT2000

Descrizione

Progettato per la visualizzazione di processi complessi, il Mitsubishi Electric GT2715-XTBA è un terminale operatore ad alte prestazioni della serie GOT2000. Dotato di un display TFT a colori XGA da 15 pollici con funzionalità touch multi-gesto, questa interfaccia uomo-macchina (HMI) offre una visualizzazione ad alta risoluzione e un controllo affidabile per ambienti di produzione e di processo esigenti. L'unità integra un pannello touch a pellicola resistiva analogica, che consente gesti intuitivi di avvicinamento, zoom e scorrimento per semplificare i flussi di lavoro di monitoraggio e migliorare la sicurezza degli operatori.

Alimentato con tensione CA da 100 a 240 V CA, il GT2715-XTBA offre un'ampia memoria integrata (57 MB di ROM per l'archiviazione e 128 MB di RAM per le operazioni) e interfacce di comunicazione complete per connettersi senza problemi a PLC, azionamenti a frequenza variabile e altri dispositivi di campo per l'automazione. Integra inoltre un sensore di presenza frontale che controlla automaticamente l'attività della retroilluminazione in base alla vicinanza dell'operatore, prolungandone la durata e riducendo il consumo energetico.

Caratteristiche

• Display TFT a colori XGA ad alta risoluzione da 15 pollici, con supporto per 65.536 colori e grafiche nitide.
• Pannello touch a pellicola resistiva analogica, con supporto per operazioni di pressione simultanea su 2 punti e gesti.
• Sensore di presenza integrato con distanza di rilevamento di 1 metro, per ottimizzare il consumo energetico della retroilluminazione.
• Due porte USB Host (USB-A sul pannello anteriore e posteriore) e una porta USB Device (Mini-B sul pannello anteriore) per la configurazione e il trasferimento dei dati.
• Slot per schede SD integrato conforme allo standard SDHC, con supporto per un massimo di 32 GB di memoria esterna.
• Struttura protettiva robusta con grado di protezione IP67F del pannello frontale, resistente a olio, acqua e polvere.
• Retroilluminazione LED con durata prolungata di circa 60.000 ore a temperature operative standard.

Applicazioni

• Monitoraggio dei processi di raffinazione di petrolio e gas e dei processi petrolchimici
• Linee di assemblaggio automobilistico e controllo di celle di lavoro robotizzate
• Visualizzazione degli impianti di trattamento delle acque e delle acque reflue
• Pannelli di controllo per la generazione di energia e i servizi pubblici
• Sistemi per imballaggio e movimentazione dei materiali su larga scala

Specifiche tecniche

Collegamenti e interfacce

Linee guida per l'installazione

• Preparare l'apertura del pannello di controllo con dimensioni esatte di 383.5 mm x 282.5 mm. Assicurarsi che il pannello di montaggio sia sufficientemente rigido da impedire deformazioni.
• Inserire l'HMI dalla parte anteriore del pannello e fissarlo utilizzando le staffe di montaggio in dotazione. Serrare le viti delle staffe entro la coppia di serraggio raccomandata per mantenere la tenuta antipolvere e all'acqua IP67F del lato anteriore.
• Assicurarsi che vi sia uno spazio adeguato intorno alla parte posteriore del modulo per consentire la dissipazione dell'aria calda. Mantenere uno spazio di almeno 100 mm da altri dispositivi e canaline per cavi.
• Collegare il terminale di messa a terra del telaio (FG) a una messa a terra dedicata di Classe D (resistenza di terra pari o inferiore a 100 Ohm) utilizzando un cavo di messa a terra di almeno 2 mm2. Non condividere il cavo di messa a terra con apparecchiature ad alta potenza.
• Per i collegamenti elettrici, utilizzare terminali a crimpare adatti a viti M3 e assicurarsi che le viti dei terminali siano serrate a una coppia compresa tra 0.5 e 0.8 N-m.
