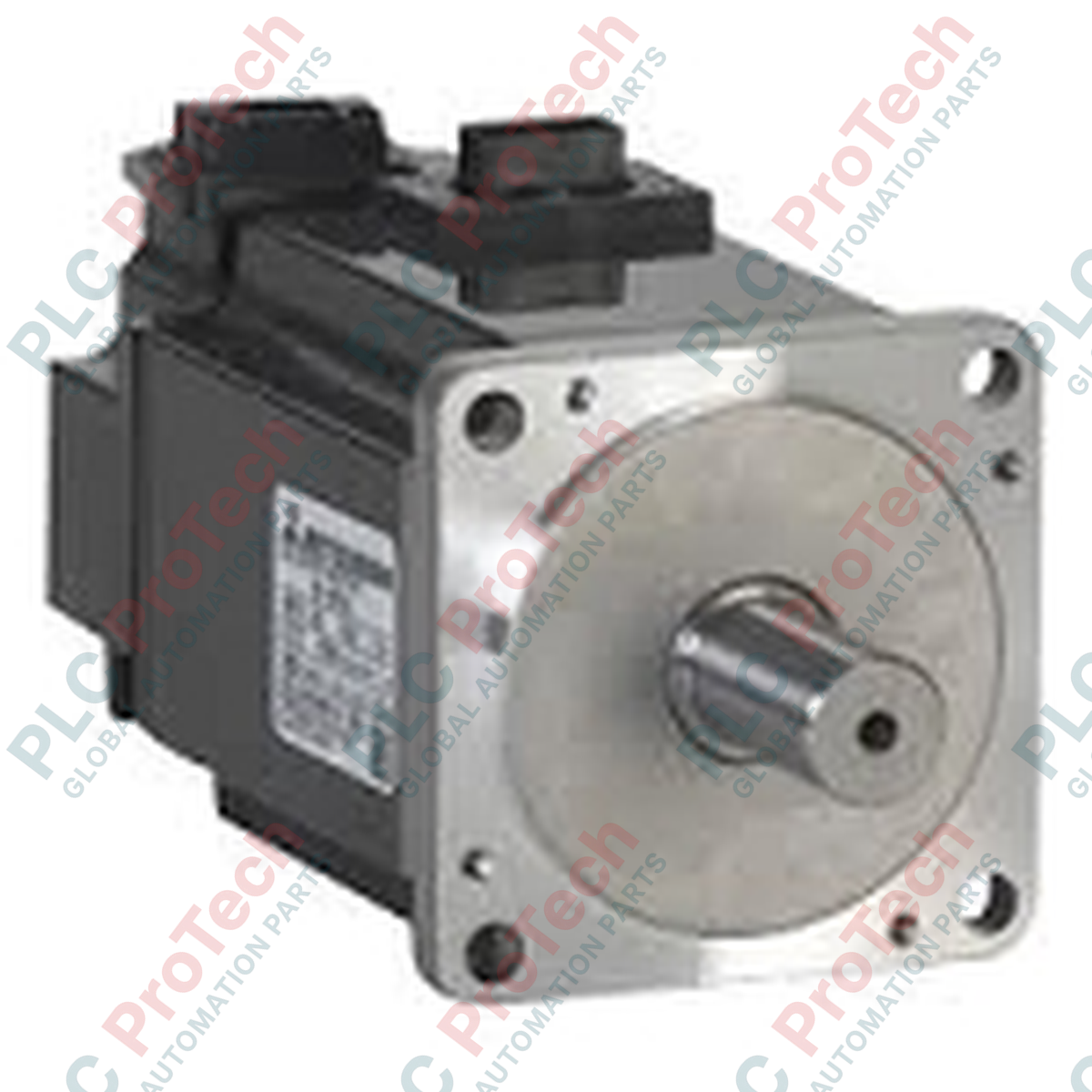

Servomotore CA Mitsubishi Electric HF-SP152 della serie HF-SP

Descrizione

Funzionando come componente di controllo del movimento a inerzia media all'interno di reti di posizionamento ad alte prestazioni, il servomotore CA Mitsubishi Electric HF-SP152 offre un controllo preciso della coppia e della velocità. Progettato per interfacciarsi direttamente con le unità amplificatore servo MR-J3-200A, MR-J3-200B e MR-J3-200T, questo motore industriale utilizza un encoder assoluto ad alta risoluzione integrato per garantire l'affidabilità del microposizionamento in ambienti soggetti a condizioni variabili. Il design di questo motore integra una dissipazione termica ottimizzata e avvolgimenti ad alta densità per mantenere un'uscita continua stabile senza rischio di rapido degrado nelle applicazioni con cicli di lavoro intensivi.

Caratteristiche

• Encoder assoluto ad alta risoluzione: dotato di un encoder assoluto a 18 bit che consente 262.144 impulsi per giro, per una risoluzione di posizionamento eccellente.
• Rotore robusto a inerzia media: offre elevata stabilità per carichi meccanici con rapporti di inerzia variabili, garantendo un funzionamento più fluido.
• Classe di protezione IP67: eccezionale resistenza all'umidità, alla polvere e ai liquidi non corrosivi, ideale per ambienti produttivi difficili.
• Avvolgimenti ad alta densità: ingombro ridotto con coppia massima e alta efficienza termica.
• Integrazione perfetta: progettato specificamente per i servoazionamenti della serie MR-J3-200, per l'adattamento nativo dei parametri e una rapida messa in servizio.

Applicazioni

• Assi di lavorazione CNC e sistemi di fresatura di precisione.
• Macchinari automatizzati ad alta velocità per il confezionamento e l'imballaggio in cartoni.
• Robot per la movimentazione dei materiali con operazioni di prelievo e deposito su più assi.
• Saldatura automobilistica, stampaggio e posizionamento su linee di assemblaggio.

Specifiche tecniche

Collegamenti e interfacce

Considerazioni ingegneristiche empiriche

Modelli alternativi e compatibilità

Questo motore è fisicamente ed elettricamente compatibile con i sistemi basati sui drive MR-J3 standard. Quando si sostituiscono i vecchi motori della serie HC-SP, assicurarsi che i parametri del drive siano aggiornati per leggere il formato assoluto a 18 bit dell'encoder della serie HF. Non sono necessarie modifiche alle staffe strutturali grazie alle configurazioni unificate dell'albero e della cava per linguetta standard.

Problemi applicativi e note ingegneristiche

Durante i profili di decelerazione intensa o le operazioni con cicli ad alto rendimento, monitorare il carico termico di rigenerazione sull'amplificatore MR-J3-200 compatibile. Se la capacità della resistenza di rigenerazione interna viene superata, è necessario collegare all'amplificatore un'opzione di rigenerazione esterna, come la MR-RB30, per prevenire gli interventi per sovratensione (codice di errore AL.30).

Suggerimenti per la messa in servizio e il cablaggio

Evitare di far correre i cavi di potenza del motore ad alta corrente parallelamente ai cavi dei segnali dell'encoder a bassa tensione. Le interferenze elettromagnetiche (EMI) possono corrompere i dati dell'encoder assoluto, causando gli errori dell'encoder AL.16 o AL.20. Utilizzare sempre cavi a doppia schermatura e doppino intrecciato per il circuito di feedback dell'encoder e collegare direttamente le schermature a terra sul lato dell'amplificatore.

Linee guida per l'installazione

1. 1
   Montaggio meccanico: Fissare saldamente il motore con bulloni a una piastra di base rigida per il montaggio meccanico. Controllare l'allineamento dell'albero per evitare che le forze radiali e assiali sui cuscinetti superino i limiti meccanici specificati.
2. 2
   Collegamento di terra: Collegare saldamente il terminale di terra di protezione (PE) dell'alloggiamento del motore alla barra di terra del quadro elettrico principale del sistema, utilizzando una treccia di rame a bassa impedenza.
3. 3
   Cablaggio di potenza e feedback: Collegare il cavo di alimentazione dedicato ai pin U, V e W, mantenendo la coerenza delle fasi. Innestare a scatto il connettore dell'encoder per impieghi gravosi, garantendo l'integrità della tenuta IP67.
