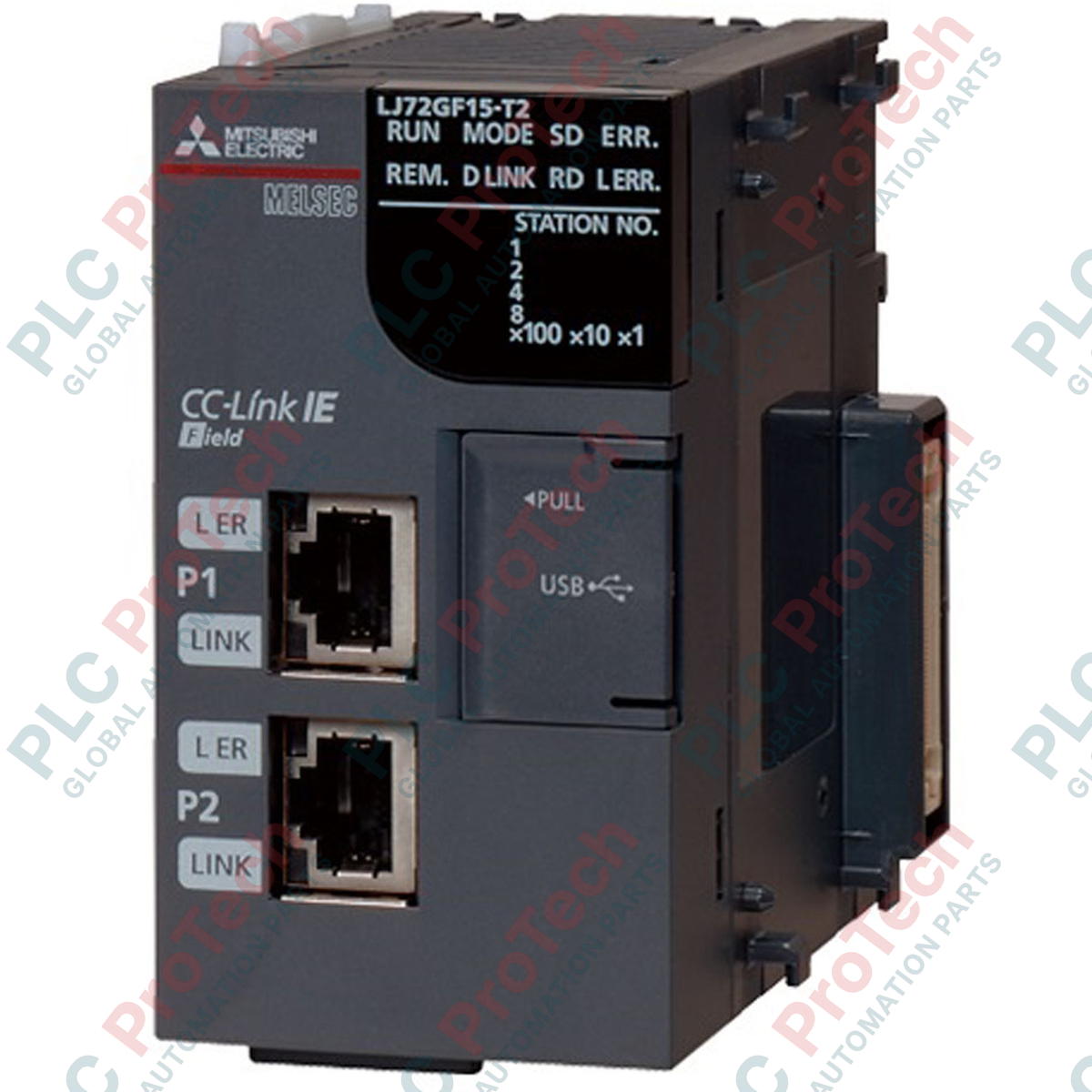

Modulo testa CC-Link IE Field Mitsubishi Electric LJ72GF15-T2-CM serie MELSEC L

Descrizione

Per stabilire una connettività affidabile e deterministica con i nodi remoti nelle architetture di automazione distribuite, il Mitsubishi Electric LJ72GF15-T2-CM funziona come modulo head ad alte prestazioni per la rete CC-Link IE Field. Questa stazione dispositivo intelligente collega direttamente i moduli I/O digitali e analogici decentralizzati a un controller master tramite un backbone Ethernet ad alta velocità. Progettato per la piattaforma MELSEC L Series, supporta topologie modulari complesse mantenendo tempi di risposta rapidi e ampie funzioni diagnostiche nell'intera rete industriale.

Caratteristiche

• Trasmissione ad alta velocità: supporta velocità di comunicazione di 1 Gbps su supporti Ethernet industriali standard per uno scambio ciclico dei dati con latenza quasi nulla.
• Elevata capacità dei nodi: gestisce fino a 2048 punti I/O remoti e 1024 parole di dati dei registri remoti per stazione.
• Funzioni RAS integrate: include funzioni diagnostiche integrate di affidabilità, disponibilità e manutenibilità per individuare immediatamente i guasti della rete.
• Completezza del sistema: viene fornito di serie con il coperchio bus END richiesto per garantire la corretta terminazione del backplane.
• Espandibilità modulare: consente il collegamento diretto di moduli standard digitali, analogici e con funzioni speciali della serie MELSEC L.

Applicazioni

• Linee di assemblaggio automobilistico che richiedono un controllo I/O distribuito ad alta velocità.
• Sistemi di confezionamento e movimentazione dei materiali con nodi remoti dei trasportatori.
• Impianti di trattamento delle acque che utilizzano stazioni di strumentazione distribuite.
• Processi di controllo termico multizona e pannelli di telemetria remoti.

Specifiche tecniche

Connessioni e interfacce

Informazioni ingegneristiche empiriche

Modelli alternativi e compatibilità

Il suffisso "-CM" indica la conformità e gli standard di imballaggio locali, ma funzionalmente è equivalente al modello LJ72GF15-T2 standard. È completamente compatibile con i moduli di alimentazione, I/O digitali e moduli analogici standard della serie MELSEC L. Assicurarsi che l'ambiente di progettazione sia aggiornato con i profili CSP+ corretti in GX Works2 o GX Works3 per rilevare correttamente la stazione del dispositivo durante la configurazione della rete.

Problemi applicativi e note di progettazione

Un guasto comune sul campo consiste in interruzioni della rete causate da interferenze elettromagnetiche (EMI). Poiché CC-Link IE Field opera a 1 Gbps, il normale cavo Cat5 non schermato è altamente suscettibile al rumore degli azionamenti a frequenza variabile (VFD). Devono essere utilizzati cavi di categoria 5e o categoria 6 a doppia schermatura (STP), con gusci metallici RJ45 collegati a terra. Inoltre, calcolare il consumo totale di corrente a 5 V CC del backplane: se l'aggiunta di moduli ad alta densità supera la capacità del modulo di alimentazione, il modulo head si spegnerà o subirà comunicazioni intermittenti.

Suggerimenti per la messa in servizio e il cablaggio

Il modulo head non si avvierà e visualizzerà un errore del bus hardware se la copertura fisica END non è saldamente bloccata sullo slot più a destra dell'intero assieme. Eseguire sempre un controllo fisico del fermo prima dell'accensione. Quando si imposta il numero della stazione utilizzando i selettori rotativi, assicurarsi di spegnere e riaccendere l'alimentazione del sistema principale; il modulo legge lo stato del selettore rotativo solo durante la fase iniziale di inizializzazione dell'hardware.

Linee guida per l'installazione
