Manufacturer: Mitsubishi Electric

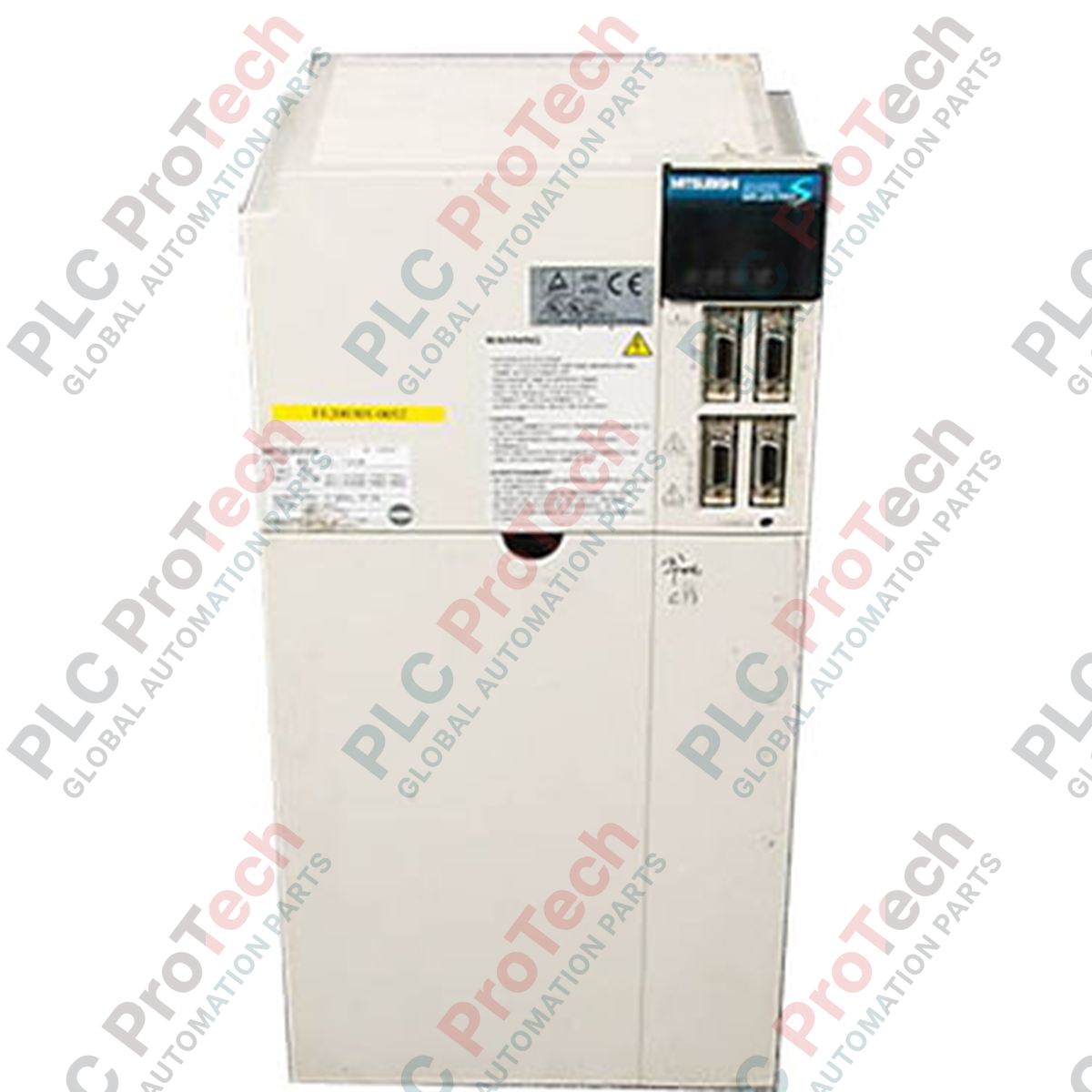

Product No.: MR-J2S-700B
Country of origin:United States
Product Type: Amplificatori servo AC
Payment: T/T, Western Union
Weight: 500g
Shipping port: Xiamen
Warranty: 12 months
Progettato per il controllo del movimento ad alta precisione, l'amplificatore per servomotori CA Mitsubishi Electric MR-J2S-700B offre prestazioni affidabili a circuito chiuso all'interno dell'ecosistema della serie MELSERVO J2S. Questa unità si integra perfettamente con i controllori di movimento tramite l'interfaccia bus seriale ad alta velocità SSCNET, fornendo un controllo sincrono per macchinari industriali complessi a più assi.
| Parametro | Specifiche |
|---|---|
| Produttore | Mitsubishi Electric |
| Numero di modello | MR-J2S-700B |
| Serie | MELSERVO-J2-Super (MELSERVO J2S) |
| Alimentazione in ingresso | 200-230 V CA trifase, 50/60 Hz |
| Variazione di tensione ammessa | 170-253 V CA trifase |
| Variazione di frequenza ammessa | +/- 5% |
| Metodo di controllo | Controllo PWM sinusoidale / sistema di controllo della corrente |
| Risposta in frequenza della velocità | 550 Hz o superiore |
| Freno dinamico | Integrato |
| Grado di protezione | IP00 (tipo aperto, richiede l'installazione in un quadro di controllo) |
| Metodo di raffreddamento | Raffreddamento a ventola forzata |
| Temperatura di esercizio | 0 a 55 °C (senza congelamento) |
| Temperatura di stoccaggio | -20 a 65 °C (senza congelamento) |
| Umidità ambientale | 90% di umidità relativa massimo (senza condensa) |
| Altitudine massima | 1000 m o meno sul livello del mare |
| Resistenza alle vibrazioni | 5.9 m/s quadrati massimo |
| Peso di spedizione | 8.2 kg |
| Morsetto / Connettore | Funzione / Assegnazione |
|---|---|
| L1 / L2 / L3 | Ingresso dell'alimentazione principale CA trifase |
| L11 / L21 | Ingresso dell'alimentazione del circuito di controllo |
| U / V / W | Collegamento dell'uscita di potenza del servomotore |
| CN1A / CN1B | Porte di collegamento del bus SSCNET (per il collegamento in cascata del sistema) |
| CN2 | Porta di collegamento del feedback dell'encoder |
L'MR-J2S-700B utilizza il protocollo SSCNET, pertanto non è compatibile con la variante MR-J2S-700A analogica/a treno di impulsi. Quando si sostituiscono unità MR-J2-700B meno recenti, assicurarsi che il firmware del controller supporti il set di parametri aggiornato della serie J2S.
Poiché questa unità è classificata IP00, deve essere installata in un armadio di controllo pulito e privo di polvere (IP54 o superiore). Nelle applicazioni ad alta inerzia, la resistenza di frenatura interna potrebbe surriscaldarsi. Se l'amplificatore va frequentemente in protezione per sovratensione rigenerativa (AL.30) o sovraccarico rigenerativo (AL.37), è necessario collegare un'opzione di rigenerazione esterna ai morsetti P e C, rimuovendo la barra di cortocircuito tra P e D.
Utilizzare sempre cavi in fibra ottica Mitsubishi originali per le porte CN1A/CN1B. Assicurarsi di rispettare rigorosamente il raggio minimo di curvatura del cavo in fibra ottica per evitare l'attenuazione del segnale, che causa guasti di comunicazione intermittenti (AL.85). Collegare direttamente il telaio dell'amplificatore alla piastra posteriore principale del quadro utilizzando una treccia corta e spessa per ridurre al minimo le EMI ad alta frequenza.
Assicurarsi che tutte le fonti di alimentazione in ingresso (circuiti principale e di controllo) siano completamente disenergizzate prima di procedere con l'installazione, il cablaggio o la manutenzione. Attendere almeno 10 minuti dopo lo spegnimento affinché i condensatori del bus interno si scarichino. Verificare che la spia di carica sul pannello frontale dell'amplificatore sia completamente spenta prima di toccare qualsiasi morsetto.
Montare l'amplificatore servo in posizione verticale su una superficie piana e rigida all'interno del quadro di controllo, assicurando uno spazio sufficiente intorno alle prese d'aria e alle porte di scarico della ventola di raffreddamento.
Collegare il morsetto di terra di protezione (PE) alla messa a terra del sistema prima di effettuare qualsiasi altro collegamento elettrico.
Collegare l'alimentazione principale trifase ai morsetti L1, L2 e L3 e l'alimentazione di controllo a L11 e L21.
Collegare i cavi di alimentazione del motore ai morsetti U, V e W e inserire il cavo dell'encoder nella porta CN2.
Inserire i cavi in fibra ottica SSCNET in CN1A e CN1B, assicurandosi che scattino saldamente in posizione.
