Manufacturer: Mitsubishi Electric
Product No.: MR-J4-200A
Country of origin:United States
Product Type: Amplificatori servo
Payment: T/T, Western Union
Weight: 500g
Shipping port: Xiamen
Warranty: 12 months

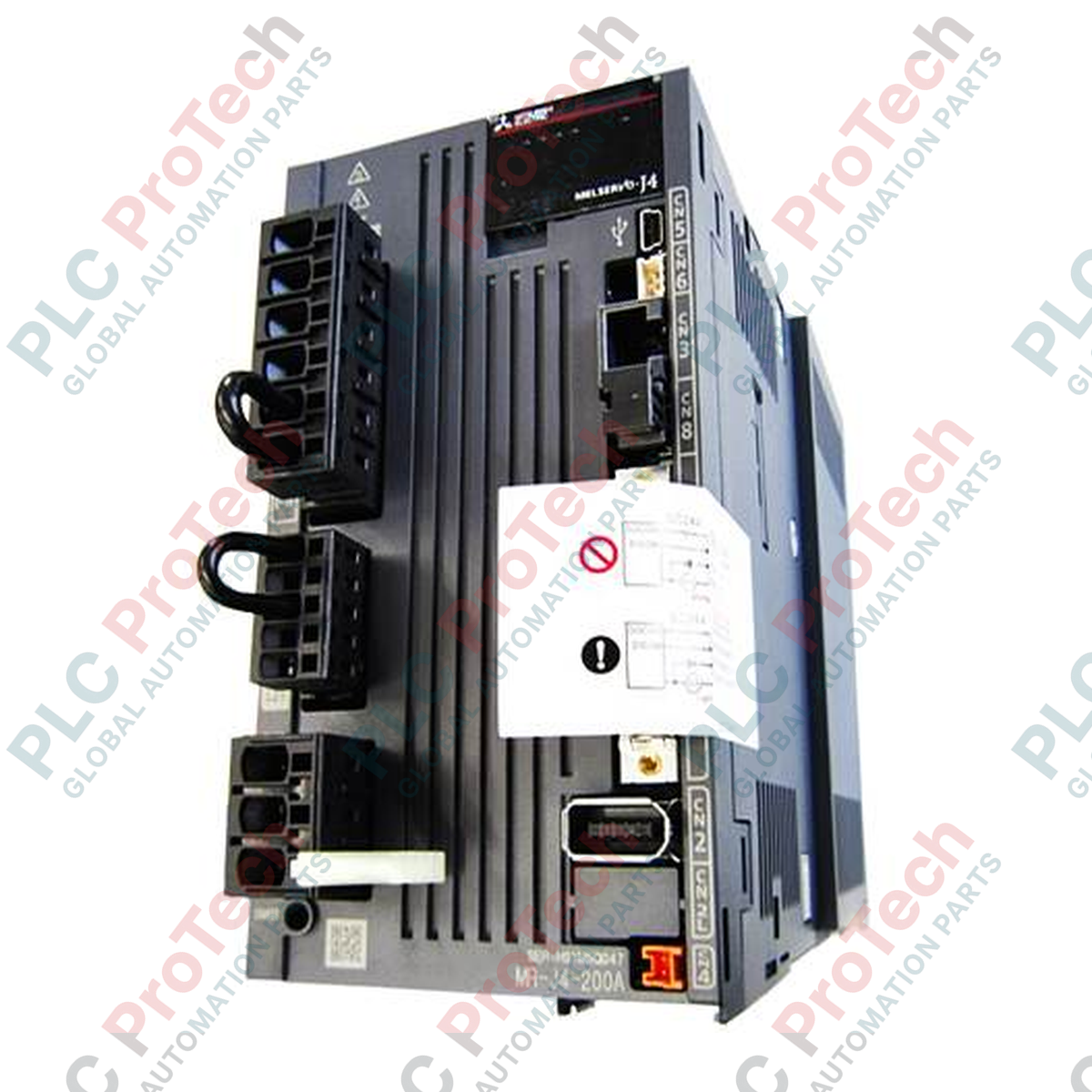

Integrandosi perfettamente nelle architetture di motion control ad alta precisione, il Mitsubishi Electric MR-J4-200A offre un controllo ad anello chiuso altamente reattivo come servoazionamento generico per asse singolo. Questa unità è progettata specificamente per funzionare nella classe 200 V, offrendo una robusta potenza di uscita nominale di 2.0 kW compatibile con servomotori rotativi a inerzia bassa e media. Grazie ai processori avanzati di elaborazione digitale dei segnali, l'amplificatore servo utilizza interfacce generiche, accettando comandi a treno di impulsi fino a 4 Mimpulsi/s e ingressi di tensione analogica per la regolazione della velocità o della coppia. Eliminando configurazioni di rete complesse, questo modello consente l'integrazione diretta con PLC legacy e moduli di posizionamento standard, mantenendo al contempo le prestazioni dinamiche della piattaforma MELSERVO-J4.
| Parametro | Specifiche |
|---|---|
| Produttore | Mitsubishi Electric |
| Numero di modello | MR-J4-200A |
| Nome della serie | MELSERVO-J4 |
| Potenza di uscita nominale | 2.0 kW |
| Alimentazione del circuito principale | CA trifase da 200 a 240 V, 50/60 Hz |
| Alimentazione del circuito di controllo | CA monofase da 200 a 240 V, 50/60 Hz |
| Corrente di uscita nominale | 11.0 A |
| Tipo di interfaccia di controllo | Ingresso a treno di impulsi / tensione analogica |
| Metodo di raffreddamento | Raffreddamento forzato (ventola di raffreddamento integrata) |
| Grado di protezione IP | IP20 (esclusi morsetti/connettori) |
| Peso di spedizione (calcolato) | 3.5 kg |
| Connettore / morsetto | Assegnazione delle funzioni |
|---|---|
| L1 / L2 / L3 | Ingresso di alimentazione CA trifase del circuito principale |
| L11 / L21 | Ingresso di alimentazione CA monofase del circuito di controllo |
| U / V / W | Uscite di potenza del servomotore (trifase) |
| CN1 | Connettore dei segnali I/O (ingresso impulsi, comandi analogici e uscite digitali) |
| CN2 | Interfaccia di feedback dell'encoder del motore ad alta risoluzione |
| CN3 | Porta di comunicazione RS-422/USB per l'utility PC (MR Configurator2) |
| CN8 | Connettore terminale Safe Torque Off (STO) |
L'MR-J4-200A dispone dell'interfaccia analogica/a impulsi generica "A" ed è fisicamente ed elettronicamente incompatibile con le unità con suffisso "B" (come MR-J4-200B), che utilizzano la comunicazione di rete in fibra ottica SSCNET III/H. Quando si sostituisce una vecchia unità MR-J3-200A, è necessario eseguire la conversione dei parametri utilizzando MR Configurator2 e verificare la compatibilità del motore, poiché gli azionamenti della serie MR-J4 sono abbinati ai servomotori della serie HG.
Durante le decelerazioni dinamiche o il funzionamento di assi verticali ad alta inerzia, la capacità di rigenerazione interna di questo azionamento da 2,0 kW può saturarsi, attivando un errore AL.30 (errore di rigenerazione). In tal caso, non aumentare la soglia di errore; rimuovere invece la barra di cortocircuito tra i terminali P+ e D e collegare una resistenza di rigenerazione esterna. Assicurarsi sempre che l'armadio disponga di almeno 10 mm di spazio libero su entrambi i lati dell'unità, per consentire alla ventola integrata di dissipare efficacemente il calore.
Per evitare errori di trasmissione dell'encoder (AL.16), la schermatura dell'encoder CN2 deve essere fissata direttamente alla piastra di installazione collegata a terra dell'amplificatore mediante una clip metallica di messa a terra. Se sono necessarie linee a treno di impulsi lunghe, evitare il cablaggio open-collector e utilizzare sempre segnali di controllo differenziali con line driver su CN1, per ottimizzare l'immunità ai disturbi e mantenere la coerenza del posizionamento con comandi ad alta frequenza.
Isolare e verificare l'assenza di tensione in tutte le sorgenti di alimentazione in ingresso (L1, L2, L3 e L11, L21) prima di iniziare qualsiasi modifica fisica dei terminali. Dopo lo spegnimento, attendere almeno 15 minuti affinché i condensatori del bus interno scarichino la carica residua al di sotto di una soglia sicura (50 V CC), prima di rimuovere qualsiasi copertura protettiva dei terminali.
Montare l'amplificatore verticalmente su una piastra posteriore piana e non infiammabile, all'interno di un armadio industriale sigillato con grado di protezione IP54 o superiore, per proteggere la ventola di raffreddamento interna da polveri fini e detriti.
Collegare prima l'alimentazione di controllo a L11 e L21, quindi l'alimentazione principale a L1, L2 e L3. Collegare il terminale di terra direttamente alla barra di messa a terra principale dell'armadio utilizzando un conduttore in rame a bassa impedenza.
Collegare il cavo dell'encoder a CN2 e gli I/O di controllo a CN1. Assicurarsi che tutte le viti a testa zigrinata dei connettori siano ben serrate per evitare interruzioni del segnale durante le vibrazioni di funzionamento.
