Mitsubishi Electric

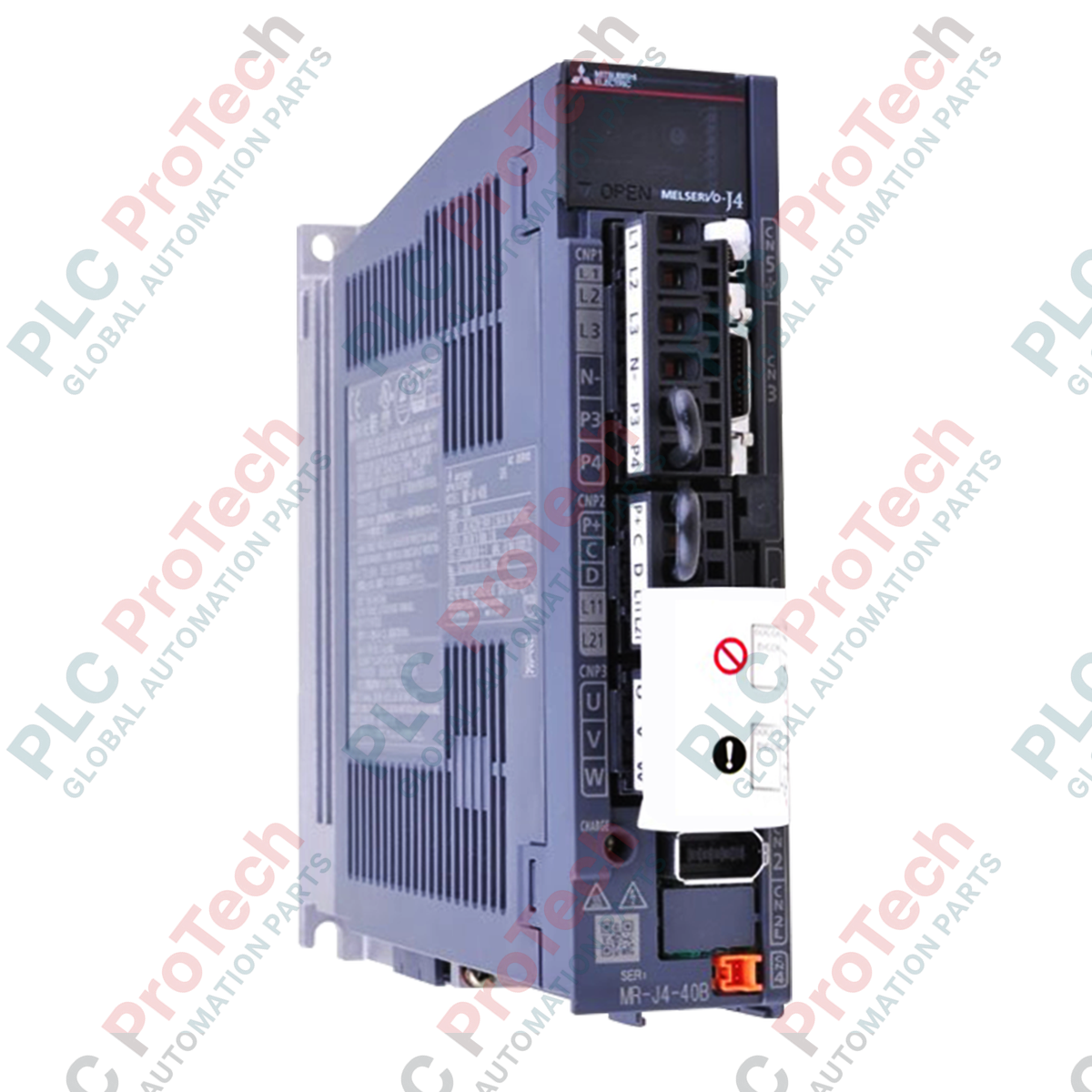

Amplificatore per servomotore Mitsubishi Electric MR-J4-40B MELSEC Serie MR-J4

SKU MR-J4-40B

Disponibile
  • 12-month warranty
  • Free returns within 30 days
  • Manufacturer: Mitsubishi Electric

  • Product No.: MR-J4-40B

  • Country of origin:United States

  • Product Type: Amplificatori servo

  • Payment: T/T, Western Union

  • Weight: 1000g

  • Dimensions: 210 mm x 180 mm x 95 mm

  • Shipping port: Xiamen

  • Warranty: 12 months

Descrizione

Progettato per soddisfare i severi requisiti delle applicazioni di controllo del movimento ad alta velocità e multi-asse, il Mitsubishi Electric MR-J4-40B è un servoamplificatore reattivo da 200 V che opera sulla rete di comunicazione proprietaria in fibra ottica SSCNET III/H. Questa unità offre una potenza nominale di 0.4 kW (400 W) e utilizza algoritmi avanzati di regolazione in tempo reale per ridurre al minimo le vibrazioni meccaniche e massimizzare la precisione di posizionamento. Grazie alla funzionalità STO (Safe Torque Off) integrata nativamente, l'hardware garantisce una sicurezza funzionale ad alta integrità nelle moderne architetture industriali, mantenendo al contempo un ingombro compatto conforme al grado di protezione IP20.

Caratteristiche principali

  • Interfaccia SSCNET III/H: capacità di rete ottica sincrona ad alta velocità, con cicli di comunicazione fino a 0.222 ms per operazioni multi-asse altamente sincronizzate.
  • Soppressione avanzata delle vibrazioni: utilizza Advanced Vibration Suppression Control II e doppi filtri adattivi per rilevare e sopprimere automaticamente la risonanza meccanica.
  • Sicurezza funzionale integrata: ingresso STO (Safe Torque Off) certificato a doppio canale, che consente di bypassare lo stadio di potenza senza diseccitare il circuito principale.
  • Architettura di controllo robusta: utilizza il controllo PWM a onda sinusoidale abbinato alla regolazione continua dell'anello di retroazione della corrente per un'esecuzione fluida della coppia del motore.

Applicazioni

  • Macchinari ad alta velocità per il confezionamento di semiconduttori e il wire bonding.
  • Stazioni robotiche cartesiane multi-asse per operazioni di prelievo e posizionamento.
  • Sistemi di imballaggio, indicizzazione ed etichettatura rotativa di precisione.
  • Cambi utensile automatici e portali di posizionamento sincronizzati.

Specifiche tecniche

Parametro Specifiche
Produttore Mitsubishi Electric
Numero di modello MR-J4-40B
Classe di tensione Classe 200 V
Potenza nominale del motore 0.4 kW (400 W)
Tensione nominale di uscita CA trifase 170 V
Corrente nominale di uscita 2.8 A
Ingresso di alimentazione del circuito principale Alimentazione del circuito principale: CA trifase o monofase da 200 V a 240 V, 50 Hz / 60 Hz (nominale: 2.6 A)
Ingresso di alimentazione del circuito di controllo Alimentazione del circuito di controllo: CA monofase da 200 V a 240 V, 50 Hz / 60 Hz (nominale: 0.2 A, 30 W)
Metodo di controllo Controllo PWM sinusoidale, sistema di controllo della corrente
Resistenza di frenatura rigenerativa integrata 10 W
Norme di sicurezza EN ISO 13849-1 Cat 3 PL e, IEC 61508 SIL 3, EN 62061 SIL CL 3
Temperatura ambiente di esercizio Da 0 °C a 55 °C (senza congelamento)
Grado di protezione IP20 (autoraffreddamento, tipo aperto)
Peso di spedizione (calcolato) 2.0 kg
Dimensioni della confezione (calcolate) 210 mm x 180 mm x 95 mm

Collegamenti e interfacce

Connettore / terminale Assegnazione funzionale
CN1A Ingresso cavo ottico SSCNET III/H (dal controller o dall'asse precedente)
CN1B SSCNET III/H Optical Cable Output (to subsequent axis or end termination)
Uscita del cavo ottico SSCNET III/H (verso l'asse successivo o la terminazione finale). Interfaccia dell'encoder del motore (feedback seriale ad alta velocità)
CN3 Uscita monitor analogico e terminale dei segnali I/O
CN8 Terminale di ingresso del segnale di sicurezza Safe Torque Off (STO)

Considerazioni tecniche empiriche

Modelli alternativi e compatibilità

L'unità include una modalità di compatibilità J3 integrata, che consente il retrofit senza problemi di architetture MR-J3-40B meno recenti senza sostituire i cablaggi fisici esistenti dei servomotori. Tuttavia, i parametri devono essere migrati tramite MR Configurator2 e la velocità massima del bus corrisponderà alle caratteristiche prestazionali inferiori del J3, a meno che il controller a monte non venga completamente riconfigurato per il protocollo nativo SSCNET III/H.

Problemi applicativi e note tecniche

Quando si utilizza una linea CA monofase da 200 V anziché una linea trifase, l'alimentazione deve essere cablata ai terminali L1 e L3, lasciando L2 vuoto. Nelle configurazioni monofase, le caratteristiche di dissipazione termica all'interno dell'armadio elettrico cambiano significativamente. I costruttori dei pannelli devono garantire un'intercapedine di flusso d'aria attivo di almeno 10 mm su entrambi i lati dell'amplificatore quando si montano più unità in configurazione a cascata.

Suggerimenti per la messa in servizio e il cablaggio

I cavi in fibra ottica SSCNET III/H (MR-J3BUS) non devono mai essere piegati oltre il raggio di curvatura minimo specificato di 25 mm. Il superamento di questo limite causerà errori intermittenti di comunicazione ottica (come AL.37 o AL.E6). Utilizzare sempre il connettore di cortocircuito CN8 dedicato se la funzione STO non è integrata in un circuito PLC di sicurezza attivo; in caso contrario, l'amplificatore rimarrà in uno stato permanente di blocco STO.

Linee guida per l'installazione

AVVERTENZA CRITICA: Nei condensatori interni del circuito principale possono rimanere livelli di tensione pericolosi fino a 15 minuti dopo il completo isolamento dell'alimentazione. Prima di iniziare il cablaggio fisico o l'estrazione dei terminali, verificare sempre con un multimetro calibrato che il LED indicatore di carica sul pannello frontale dell'amplificatore sia completamente spento e che la tensione del bus CC sia inferiore a 50 V CC.
1

Montare l'amplificatore verticalmente su una piastra posteriore metallica piana e collegata a terra, per garantire un corretto raffreddamento autonomo per convezione.

2

Collegare per primo il terminale di terra di protezione (PE), utilizzando un conduttore in rame dedicato di sezione elevata per ridurre le EMI ad alta frequenza.

3

Instradare le linee di alimentazione CA principali (L1, L2, L3) e le linee di alimentazione dei comandi (L11, L21) attraverso un gruppo dedicato di filtro antirumore e protezione del circuito.

4

Inserire le connessioni della rete ottica in CN1A e CN1B, assicurandosi che scattino saldamente in posizione con i cappucci antipolvere rimossi.

FAQ

Qual è l'interfaccia di controllo principale utilizzata dall'MR-J4-40B?

Questo amplificatore comunica tramite la rete SSCNET III/H, un bus ottico sincrono ad alta velocità che garantisce l'esecuzione dei comandi in tempo reale, immune ai disturbi.

Questo amplificatore servo può funzionare con un'alimentazione d'ingresso monofase da 200 V?

Sì, è compatibile con un'alimentazione CA monofase da 200 V a 240 V. Collegare la linea di alimentazione ai morsetti L1 e L3, lasciando L2 aperto, e assicurarsi che l'armadio disponga di una ventilazione adeguata.

Questo modello supporta opzioni di rigenerazione esterne?

Sì, sebbene contenga una resistenza di rigenerazione integrata da 10 W, è possibile collegare una resistenza di rigenerazione esterna tra i morsetti P+ e C qualora le esigenze di decelerazione dell'applicazione superino i limiti della resistenza integrata.

Come si cancellano i guasti Safe Torque Off (STO) su CN8?

Gli ingressi di sicurezza su CN8 devono essere attivati su due canali con un circuito a 24 V CC. Se non è installato un controller di sicurezza, è necessario inserire in CN8 il connettore di bypass fornito con l'amplificatore per consentire il normale funzionamento.
