Manufacturer: Mitsubishi Electric
Product No.: MR-JE-300A
Country of origin:United States
Product Type: Amplificatori servo
Payment: T/T, Western Union
Weight: 4000g
Dimensions: 260 x 210 x 140 mm
Shipping port: Xiamen
Warranty: 12 months

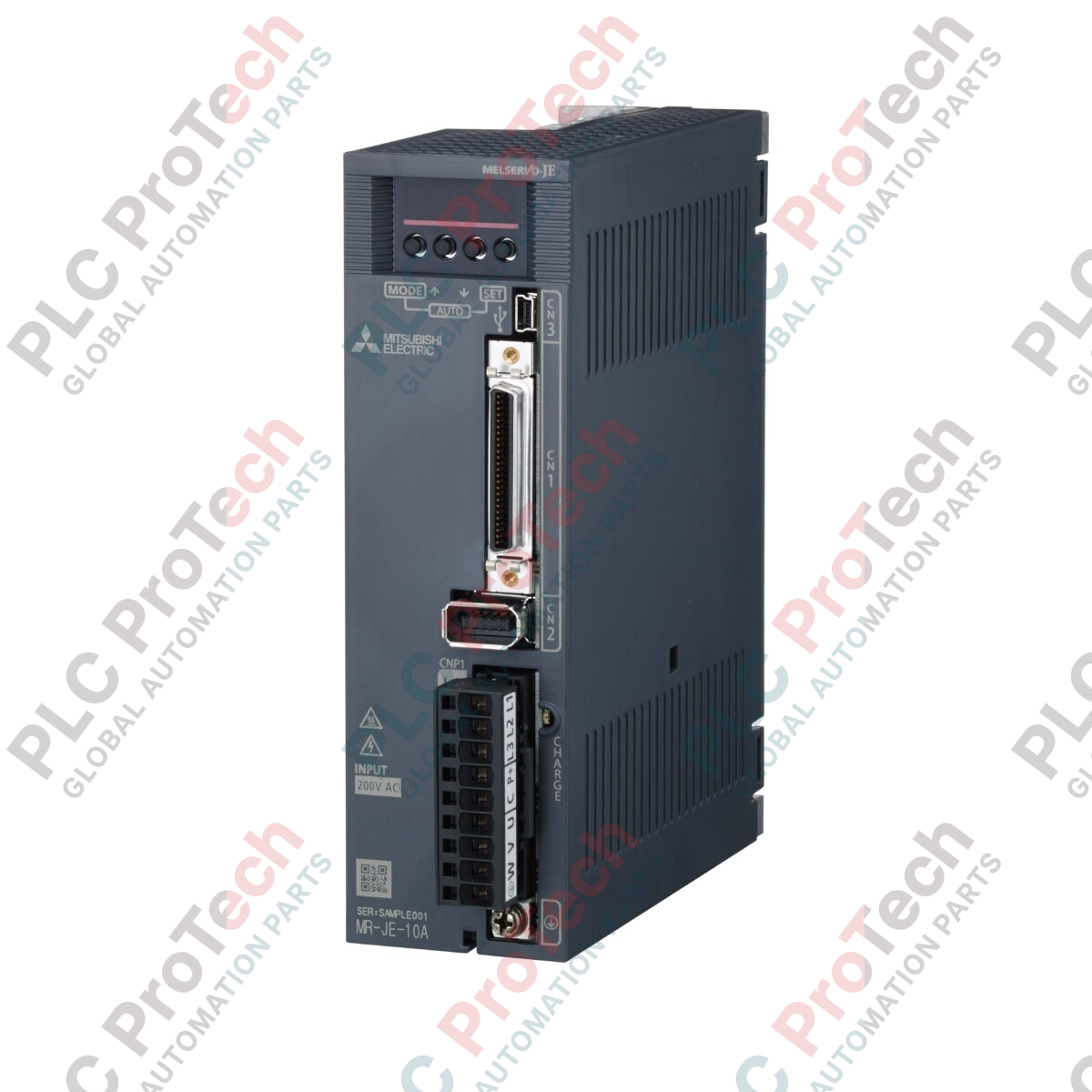

Garantendo un controllo preciso della coppia e della velocità all'interno della piattaforma MR-JE, il Mitsubishi Electric MR-JE-300A funziona come un amplificatore servo CA ad alte prestazioni, progettato per il moderno controllo del movimento industriale. Questa unità utilizza tecnologie avanzate di controllo PWM a onda sinusoidale e di controllo della corrente per offrire una rotazione fluida del motore e una risposta altamente dinamica. Dotato di un freno dinamico integrato e di un sistema con ventola di raffreddamento forzato, l'MR-JE-300A garantisce un funzionamento affidabile durante cicli di carico continui in reti di automazione esigenti.
| Parametro | Valore |
|---|---|
| Produttore | Mitsubishi Electric |
| Numero di modello | MR-JE-300A |
| Serie di prodotti | MR-JE-_A |
| Metodo di controllo | Controllo PWM a onda sinusoidale / metodo di controllo della corrente |
| Corrente nominale di uscita | 11.0 A |
| Tensione di alimentazione in ingresso | Trifase, da 170 V CA a 264 V CA |
| Intervallo di frequenza di ingresso | 50/60 Hz |
| Grado di protezione | IP20 (struttura aperta, raffreddamento forzato) |
| Freno dinamico | Integrato |
| Peso effettivo | 2.1 kg |
| Peso di spedizione (calcolato) | 4.0 kg |
| Dimensioni della confezione (calcolate) | 260 x 210 x 140 mm |
| Paese di origine | Giappone |
L’MR-JE-300A è la variante della serie MR-JE con interfaccia analogica/treno di impulsi. Non è direttamente intercambiabile con l’MR-JE-300B, configurato per la comunicazione di movimento in rete SSCNET III/H ad alta velocità tramite fibra ottica. Verificare l’architettura dei comandi del sistema di controllo prima dell’installazione.
Essendo un’unità di tipo aperto IP20 con raffreddamento forzato, questo amplificatore è sensibile alla polvere conduttiva e alle particelle fini. Per un funzionamento continuo affidabile è necessario racchiudere l’unità in un armadio industriale IP54 a tenuta di polvere. Assicurarsi di lasciare almeno 40 mm di spazio libero sopra e sotto l’unità per consentire un flusso d’aria senza ostacoli generato dalla ventola.
Assicurarsi di aver stabilito un solido collegamento di messa a terra del telaio prima di applicare la tensione di comando. Quando si configura il drive utilizzando MR Configurator2, eseguire la sequenza iniziale di autotuning con il carico meccanico completamente disaccoppiato per evitare improvvise risonanze ad alta frequenza o instabilità del sistema.
Isolare e mettere in sicurezza l’alimentazione principale trifase in ingresso. Attendere almeno 15 minuti per consentire la scarica completa dei condensatori del bus interno. Misurare sempre la tensione del bus CC tra i terminali positivo e negativo per verificare che sia inferiore a 50 V CC prima di eseguire modifiche al cablaggio.
Montare l’amplificatore servo in posizione verticale su un pannello piano e privo di vibrazioni all’interno di un quadro industriale pulito.
Collegare le linee principali trifase da 200 V CA ai terminali di alimentazione L1, L2 e L3 utilizzando cavi schermati.
Verificare e collegare saldamente le fasi dei terminali di uscita del motore (U, V, W) e il connettore del feedback dell’encoder.
Fissare i terminali di messa a terra alla barra di terra comune per ridurre al minimo le interferenze elettromagnetiche (EMI).
