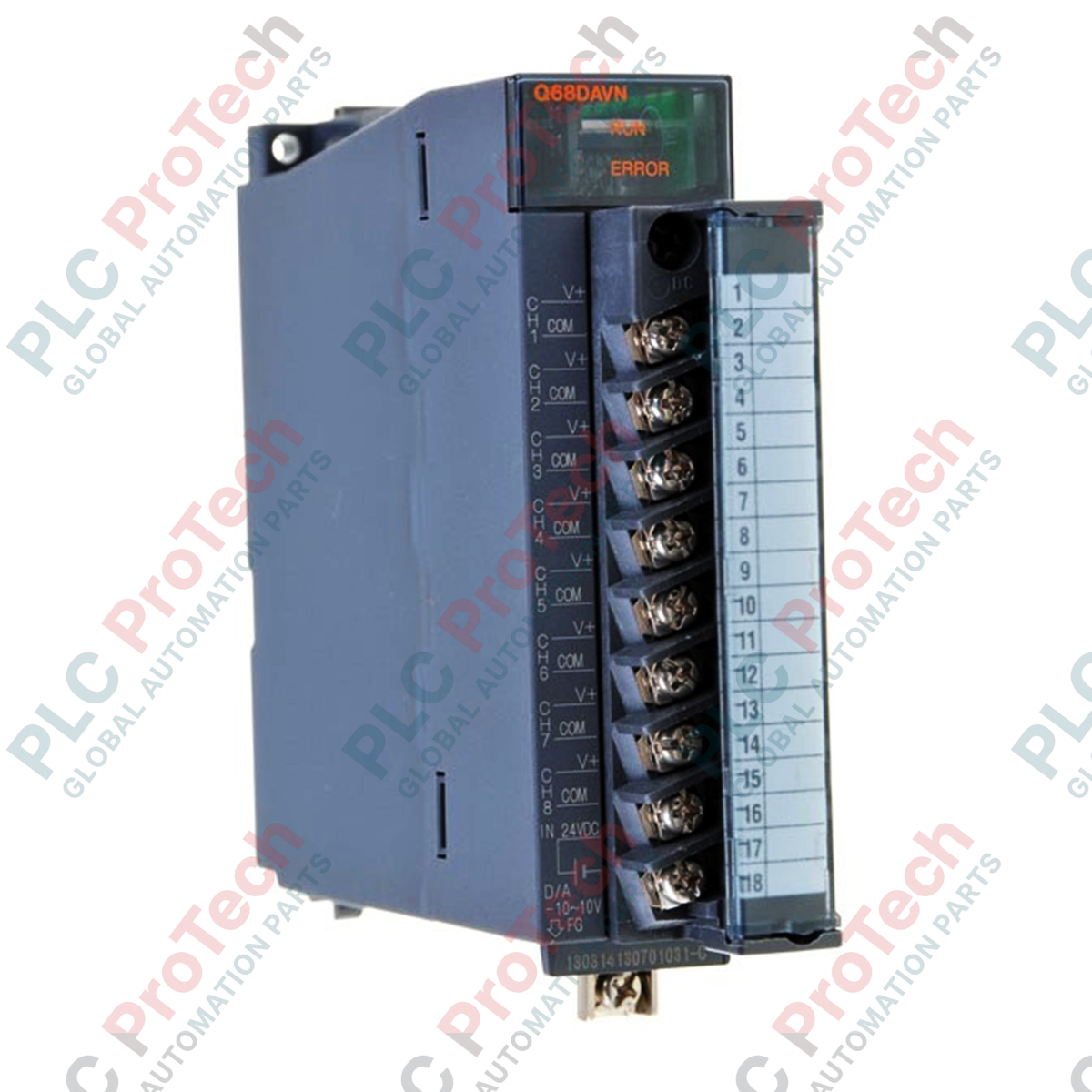

Modulo convertitore digitale-analogico Mitsubishi Electric Q68DAVN della serie MELSEC Q

SKU Q68DAVN

Disponibile
  • 12-month warranty
  • Free returns within 30 days
  • Manufacturer: Mitsubishi Electric

  • Product No.: Q68DAVN

  • Country of origin:United States

  • Product Type: Moduli convertitori digitale-analogico

  • Payment: T/T, Western Union

  • Weight: 200g

  • Shipping port: Xiamen

  • Warranty: 12 months

Descrizione

Progettato per interfacciarsi direttamente con attuatori industriali e convertitori di frequenza variabile, il Mitsubishi Electric Q68DAVN converte i comandi digitali a 16 bit in precisi segnali di controllo in tensione. Questo modulo di uscita analogica ad alta densità si integra perfettamente nel backplane del PLC MELSEC Q Series, occupando 16 punti I/O intelligenti. Dispone di 8 canali di uscita in tensione in grado di pilotare carichi da 1 kΩ a 1 MΩ, offrendo un'elevata flessibilità per l'integrazione del sistema. Gli operatori industriali possono scegliere tra configurazioni a risoluzione standard e ad alta risoluzione in base ai requisiti specifici del processo, garantendo un controllo dinamico fluido negli ambienti industriali più esigenti.

Caratteristiche principali

  • Elevata densità di canali: ospita 8 canali indipendenti di uscita analogica in tensione in un singolo slot, per risparmiare spazio sul backplane.
  • Modalità a doppia risoluzione: supporta la risoluzione standard (da -4096 a 4095) e gli ingressi digitali ad alta risoluzione (da -16384 a 16383) per una regolazione precisa del processo.
  • Robato isolamento del sistema: utilizza l'isolamento tramite fotoaccoppiatori tra i terminali di ingresso/uscita e il backplane del PLC principale, abbinato all'isolamento mediante trasformatore per gli alimentatori esterni.
  • Protezione integrata delle uscite: la protezione integrata contro i cortocircuiti previene i danni all'hardware causati da guasti del cablaggio di campo o del carico.
  • Memoria di configurazione a lungo termine: include una EEPROM integrata con una durata nominale fino a 100.000 operazioni di scrittura, che conserva le impostazioni di calibrazione e dei parametri senza batteria di backup.

Applicazioni

  • Controllo di valvole proporzionali nelle operazioni idrauliche e pneumatiche.
  • Trasmissione del riferimento di velocità a convertitori di frequenza variabile (VFD) e controller per servomotori.
  • Sistemi di posizionamento di attuatori multiassi nelle linee di confezionamento e assemblaggio automobilistico.
  • Integrazione del circuito di controllo del processo negli impianti di trattamento delle acque e di dosaggio di sostanze chimiche.

Specifiche tecniche

Parametro Valori delle specifiche
Produttore Mitsubishi Electric
Codice modello Q68DAVN
Tipo di modulo Modulo convertitore digitale-analogico (uscita in tensione)
Canali di uscita analogica 8 punti (8 canali)
Formati di ingresso digitale Binario con segno a 16 bit (standard: da -4096 a 4095; alta risoluzione: da -16384 a 16383)
Intervallo di uscita analogica Da -10 VCC a 10 VCC
Resistenza del carico esterno Da 1 kΩ a 1 MΩ
Punti I/O occupati 16 punti (assegnazione di moduli funzionali intelligenti)
Assorbimento di corrente interno (5 VCC) 0,38 A
Requisiti dell'alimentatore esterno 24 VCC (+20% / -15%), ondulazione/picco di 500 mV picco-picco o inferiore, assorbimento di corrente 0,2 A
Corrente di spunto nominale 2,5 A (durata pari o inferiore a 230 microsecondi)
Tensione di tenuta dielettrica 500 VCA per 1 minuto (tra I/O e alimentazione del PLC; tra l'uscita analogica e l'alimentazione esterna)
Sistema di collegamento Morsettiera rimovibile a 18 punti
Sezione del cavo applicabile Da 0,3 a 0,75 mm quadrati
Peso netto del modulo 0,2 kg
Peso di spedizione (calcolato) 1,0 kg

Considerazioni ingegneristiche empiriche

Modelli alternativi e compatibilità

Il Q68DAVN costituisce il percorso di aggiornamento diretto del precedente modulo legacy Q68DAV. Nel passaggio dal modello legacy non-N, le dimensioni fisiche e i parametri fondamentali dei blocchi di programma rimangono compatibili con le versioni precedenti. Tuttavia, verificare che il software di programmazione GX Works2 o GX Works3 sia aggiornato con il profilo corretto del modulo funzione intelligente, per garantire che i parametri di configurazione della variante N siano correttamente allineati con la CPU del PLC.

Problemi applicativi e note ingegneristiche

Un rischio importante del Q68DAVN è che i singoli canali di uscita non sono isolati tra loro. Se si alimentano più dispositivi di campo da zone di alimentazione diverse, si formeranno anelli di massa che causeranno derive del segnale di uscita o guasti dei canali. Se l'isolamento tra i canali è obbligatorio per l'architettura del cablaggio di campo, è necessario installare dispositivi esterni di condizionamento e isolamento del segnale tra la morsettiera di questo modulo e i componenti di campo.

Suggerimenti per la messa in servizio e il cablaggio

Utilizzare sempre cavi STP (doppino intrecciato schermato) di alta qualità per tutte le linee di uscita analogica in tensione, mantenendo i percorsi il più corti possibile per prevenire le interferenze elettromagnetiche. Collegare lo schermo al terminale FG del modulo. I terminali non FG non accettano capicorda a crimpare con guaina; è necessario utilizzare capicorda ad anello o a forcella R1.25-3 con gambo nudo per evitare che il coperchio protettivo della morsettiera non si chiuda correttamente.

Linee guida per l'installazione

AVVERTENZA CRITICA DI SISTEMA

Disattivare tutte le alimentazioni esterne del backplane del PLC e l'alimentazione ausiliaria a 24 VCC prima di inserire o rimuovere il modulo Q68DAVN. La mancata disalimentazione dell'intero sistema prima di intervenire fisicamente può causare danni permanenti ai circuiti integrati di comunicazione del backplane o attivare arresti imprevisti del sistema sulle unità in funzione.

1

Assicurarsi che l'unità base del PLC sia completamente disalimentata. Allineare il gancio inferiore del modulo con il foro di installazione sull'unità base.

2

Spingere saldamente la parte superiore del modulo sul connettore del backplane finché non si blocca in posizione, quindi serrare la vite di montaggio superiore alla coppia specificata.

3

Collegare la morsettiera cablata a 18 punti al modulo e serrare manualmente le viti di installazione della morsettiera.

4

Applicare prima l'alimentazione esterna ausiliaria a 24 VCC, verificare che i collegamenti ai terminali siano saldi e che la polarità sia corretta, quindi alimentare il rack PLC principale.

FAQ

I singoli canali di uscita del Q68DAVN sono isolati tra loro?

No, i canali di uscita non sono isolati tra loro. Tuttavia, è presente un isolamento tramite fotoaccoppiatore tra i terminali I/O e l'alimentazione del PLC, nonché un isolamento tramite trasformatore tra le uscite analogiche e l'alimentazione esterna a 24 VCC.

Quale tipo di terminali a crimpare può essere utilizzato sulla morsettiera non-FG?

È necessario utilizzare terminali senza saldatura R1.25-3. I terminali a crimpare con guaina non sono assolutamente supportati sui terminali non-FG, poiché possono impedire la corretta chiusura del coperchio della morsettiera.

Come devono essere gestiti i canali inutilizzati del Q68DAVN?

I canali inutilizzati devono essere disabilitati nelle impostazioni dei parametri del PLC per evitare elaborazioni di sistema non necessarie e la possibile generazione di disturbi sui circuiti non collegati a terra.
