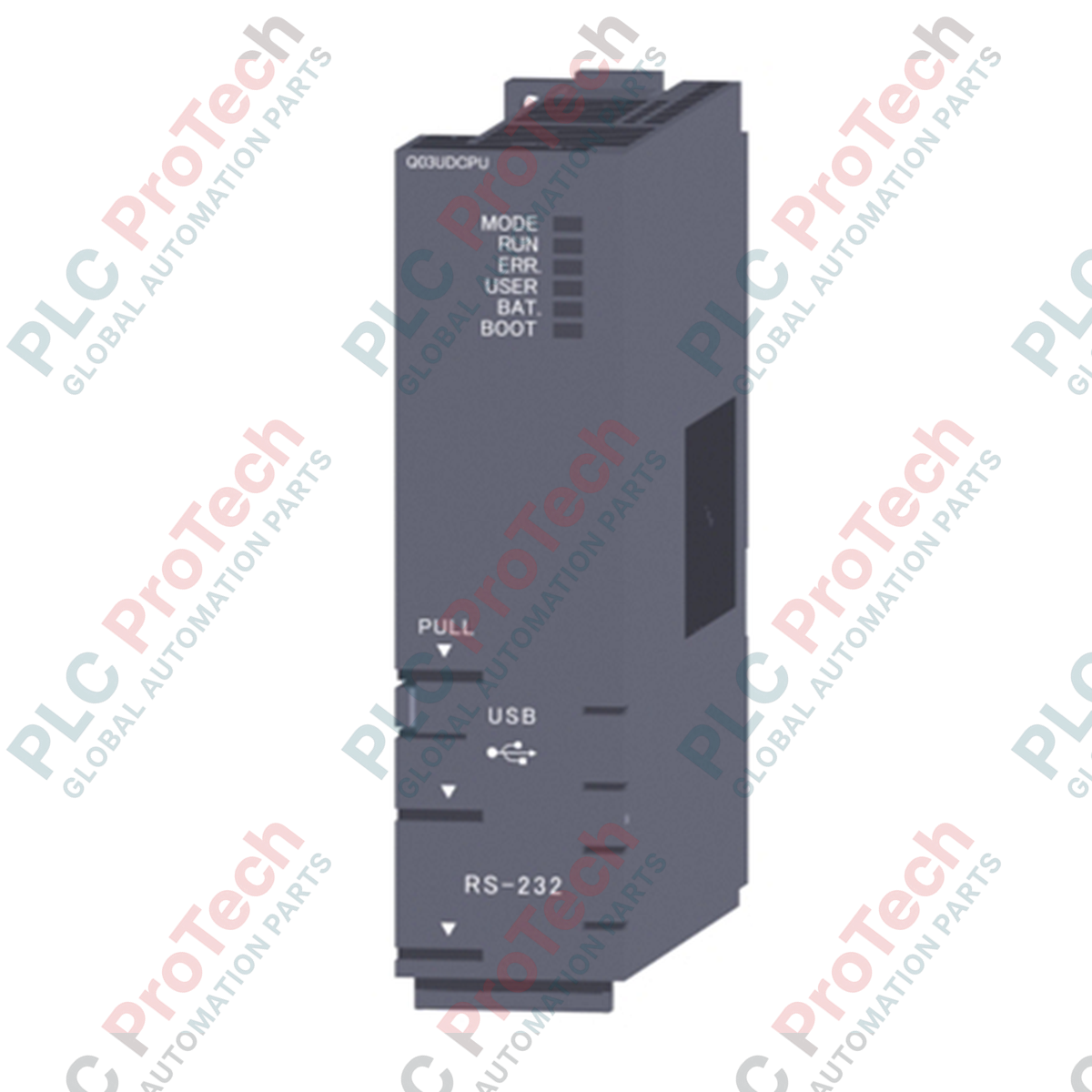

Modulo CPU PLC universale Mitsubishi Electric Q03UDCPU della serie MELSEC Q

SKU Q03UDCPU

Disponibile

12-month warranty
Free returns within 30 days

Manufacturer: Mitsubishi Electric
Product No.: Q03UDCPU
Country of origin:United States
Product Type: Moduli CPU PLC
Payment: T/T, Western Union
Weight: 2000g
Dimensions: 98 mm x 27,4 mm x 89,3 mm
Shipping port: Xiamen
Warranty: 12 months

Descrizione

Progettato per eseguire logiche sequenziali industriali ad alta velocità nella piattaforma MELSEC Q Series, il Mitsubishi Electric Q03UDCPU è un modulo CPU PLC universale ad alte prestazioni. Integra un motore di elaborazione avanzato in grado di eseguire istruzioni di sequenza di base in appena 20 nanosecondi, rendendolo ideale per il confezionamento ad alta velocità, il coordinamento multi-asse e le architetture di controllo distribuito degli impianti. La memoria dei programmi è protetta da una capacità di 30K passi (120 KB), con ampi registri file espandibili per supportare ricette di automazione complesse e una configurazione estesa dei parametri di sistema.

Caratteristiche

Esecuzione delle istruzioni ad alta velocità: 20 ns per LD X0 e 40 ns per MOV D0 D1.
Capacità del programma flessibile di 30K passi (120 KB), a supporto di progettazioni di sistemi multiprogramma.
Supporto multilingue, tra cui Relay Symbol Word, Structured Text (ST), Function Block (FB) e MELSAP 3 (SFC).
Sistema I/O a doppio accesso diretto con mappatura (modalità di aggiornamento o esecuzione I/O diretta tramite indirizzamento DX/DY).
Robusto sistema di memoria interna con 192 KB di RAM standard e 1024 KB di ROM standard.
Architettura a doppia interfaccia con USB integrata (Mini-B) e interfaccia RS-232 per una diagnostica locale senza interruzioni.

Applicazioni

Sistemi di confezionamento ad alta velocità: indicizzazione in tempo reale, insacchettamento e sincronizzazione degli assi di movimento ausiliari.
Linee di assemblaggio automobilistico: sequenziamento coordinato dei trasportatori, integrazione di architetture multi-CPU e reti distribuite a livello dei dispositivi.
Sottosistemi degli impianti di processo: piattaforme di controllo per il trattamento delle acque, la gestione delle camere bianche e il monitoraggio ambientale.

Tabella delle specifiche tecniche

Parametro	Valore della specifica
Produttore	Mitsubishi Electric
Numero modello	Q03UDCPU
Metodo di controllo	Funzionamento ciclico/a iterazioni del programma memorizzato
Velocità di esecuzione delle istruzioni	20 ns (LD X0), 40 ns (MOV D0 D1)
Capacità del programma	30K passi (120 KB)
RAM standard	192 KB
ROM standard	1024 KB
Numero massimo di punti I/O	4096 punti (X/Y0 a FFF)
Consumo di corrente interno (CC 5 V)	0.33 A
Temperatura ambiente di esercizio	Da 0 a 55 degC
Temperatura ambiente di stoccaggio	-25 a 75 degC
Umidità ambiente di esercizio	Dal 5 al 95% di umidità relativa, senza condensa
Dimensioni (A x L x P)	98 mm x 27.4 mm x 89.3 mm
Peso netto	0.20 kg
Peso di spedizione (calcolato)	2.0 kg
Paese di origine	Giappone

Connessioni e interfacce

Porta / interfaccia fisica	Funzione e assegnazione
Porta USB (Mini-B)	Collegamento ad alta velocità per la programmazione, il monitoraggio e il debug con GX Works2 / GX Developer.
Connettore RS-232	Collegamento per comunicazioni seriali per interfacce HMI, modem e periferiche di programmazione.
Slot per scheda di memoria	Supporta schede SRAM (fino a 8 MB), schede Flash (fino a 4 MB) o schede ATA (fino a 32 MB).

Modelli alternativi e compatibilità

Il Q03UDCPU offre un percorso di aggiornamento diretto dalle unità Q03UD legacy. A differenza del Q03UDECPU, questo modello non dispone di una porta Ethernet (RJ45) integrata. Se è richiesta la connettività Ethernet industriale (EtherNet/IP o Modbus TCP), è necessario integrare una scheda di comunicazione esterna, come il modulo QJ71E71-100, oppure utilizzare un modulo Q03UDECPU o Q03UDVCPU.

Problemi applicativi e note tecniche

Quando si utilizza il Q03UDCPU in configurazioni multi-CPU insieme a CPU di movimento o robot, prestare particolare attenzione alle impostazioni dei parametri per la memoria condivisa delle comunicazioni inter-CPU ad alta velocità. L'allocazione di una quantità eccessiva di dati nei registri della memoria condivisa senza aggiornamenti dei cicli corrispondenti nei parametri di sistema può causare immediatamente errori di sincronizzazione multi-CPU (errori WDT o Errore 1400).

Suggerimenti per la messa in servizio e il cablaggio

Verificare la posizione fisica dell'interruttore RUN/STOP/RESET prima di eseguire le operazioni di download. Se si memorizzano valori di runtime attivi o ricette nella RAM standard, assicurarsi che la batteria al litio del sistema (Q6BAT) sia funzionante. Se il LED rosso BAT si accende, eseguire immediatamente il backup dei registri per evitare la perdita di dati durante i successivi cicli di alimentazione a 24V DC del backplane.

Linee guida per l'installazione

AVVERTENZA CRITICA: non installare né estrarre il modulo CPU del PLC dal backplane principale mentre il modulo di alimentazione del rack (ad esempio Q61P) è alimentato. In caso contrario, si causeranno gravi danni fisici ai connettori del backplane del modulo e ai chip logici interni.

1

Disattivare la tensione della linea principale che alimenta il modulo di alimentazione e verificare con un voltmetro che non sia presente alcuna tensione residua.

2

Allineare il gancio inferiore del modulo CPU con il foro della guida di montaggio sull'alloggiamento dell'unità base.

3

Spingere saldamente la parte superiore del modulo sulla piastra di base finché il fermo di bloccaggio del modulo non scatta in posizione. Fissare ulteriormente il modulo con una vite di ritenuta M3 se si prevedono livelli elevati di vibrazione.

FAQ

Qual è la principale differenza hardware tra Q03UDCPU e Q03UDECPU?

Il Q03UDCPU non dispone di una porta Ethernet RJ45 integrata. Se sono necessarie comunicazioni di rete, è necessario aggiungere un modulo Ethernet esterno (ad esempio, QJ71E71-100) oppure scegliere il Q03UDECPU.

Il Q03UDCPU conserva i file di programma e le variabili quando viene interrotta l'alimentazione?

La memoria del programma e la ROM standard sono non volatili e vengono conservate integralmente. Tuttavia, i dati nella RAM standard e nei registri latch dipendono dalla batteria Q6BAT del sistema per essere mantenuti durante le interruzioni di corrente.

Quale software è necessario per programmare questa CPU?

Il Q03UDCPU viene programmato e configurato utilizzando le piattaforme software di engineering GX Works2 o il precedente GX Developer di Mitsubishi Electric.
