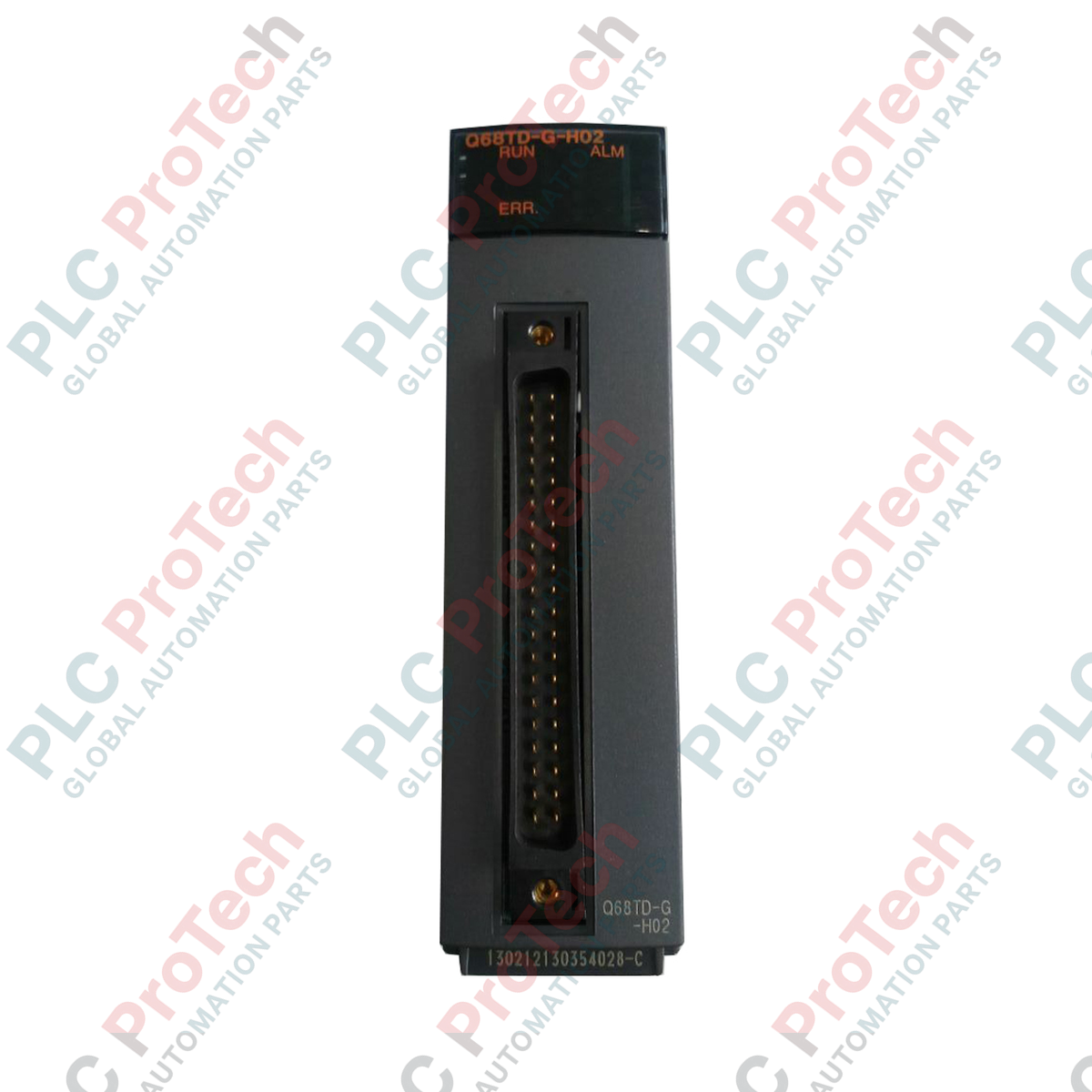

Modulo di ingresso per termocoppia Mitsubishi Electric Q68TD-G-H02 MELSEC serie Q

Descrizione

Progettato per l'acquisizione di temperature ad alta precisione in ambienti industriali esigenti, il Mitsubishi Electric Q68TD-G-H02 è un modulo di ingresso per termocoppie con isolamento tra canali per la piattaforma PLC della serie MELSEC Q. Questo modulo supporta fino a 8 canali di ingresso indipendenti, offrendo una protezione efficace contro i loop di massa e il rumore elettrico di modo comune grazie all'isolamento tramite trasformatore. Progettato per gestire le variazioni standard dei sensori, integra la compensazione nativa del giunto freddo (CJC) e parametri precisi di conversione del segnale da analogico a digitale, risultando ideale per il controllo di forni multizona, i processi chimici e le applicazioni di estrusione della plastica.

Caratteristiche principali

• Elevato isolamento dei canali: l'isolamento tramite trasformatore tra canali e tra canale e CPU previene le interferenze incrociate e garantisce la stabilità del sistema in condizioni elettriche difficili.
• Rilevamento della disconnessione del sensore: il monitoraggio diagnostico indipendente attiva immediatamente i flag di avviso quando viene rilevata la rottura del cavo di un sensore su uno specifico canale.
• Ampio supporto per le termocoppie: conforme agli standard internazionali, tra cui JIS C1602-1995, IEC 60584-1 e IEC 60584-2.
• Ciclo di aggiornamento rapido: il campionamento e la conversione vengono completati entro 640 ms su tutti gli 8 canali attivi.
• Ridimensionamento dinamico della temperatura: restituisce valori binari con segno a 16 bit che rappresentano intervalli di misurazione fisica da -2700 a 18200.

Applicazioni

• Forni per il trattamento termico multizona e forni industriali per la produzione.
• Monitoraggio termico dei reattori petrolchimici e chimici.
• Macchine per l'estrusione della plastica e sistemi a canale caldo per stampaggio a iniezione.
• Diagnostica del vapore e della temperatura dei cuscinetti nelle centrali elettriche.

Specifiche tecniche

Informazioni ingegneristiche empiriche

Modelli alternativi e compatibilità

Quando si eseguono migrazioni di configurazioni Q-Series meno recenti che utilizzano moduli non isolati (come il Q64TD standard), i profili di assegnazione I/O devono essere aggiornati in GX Works2 o GX Works3. Poiché il Q68TD-G-H02 utilizza un'interfaccia con connettore a 40 pin anziché una morsettiera a vite, la sostituzione diretta non è fisicamente possibile senza ricablare o utilizzare un'unità esterna di conversione dei terminali.

Problemi applicativi e note ingegneristiche

Sebbene il modulo fornisca un isolamento CA di 1000 Vrms tra i canali di ingresso, il circuito di rilevamento della compensazione del giunto freddo (CJC) non è isolato dalla linea di alimentazione interna del sequenziatore. Assicurarsi che le schermature dei sensori di temperatura siano correttamente collegate a terra e mantenerle isolate dai cavi di alimentazione esterni per prevenire l'accoppiamento capacitivo e possibili derive nei quadri industriali ad alta tensione.

Suggerimenti per la messa in servizio e il cablaggio

Per evitare la generazione di codici diagnostici fuorvianti relativi alla disconnessione dei canali, i canali di ingresso per termocoppie inutilizzati devono essere disabilitati esplicitamente nelle impostazioni dei parametri del modulo funzione intelligente. Se un canale rimane abilitato nella configurazione del sistema senza una termocoppia collegata, il modulo segnalerà permanentemente un guasto del circuito aperto.
