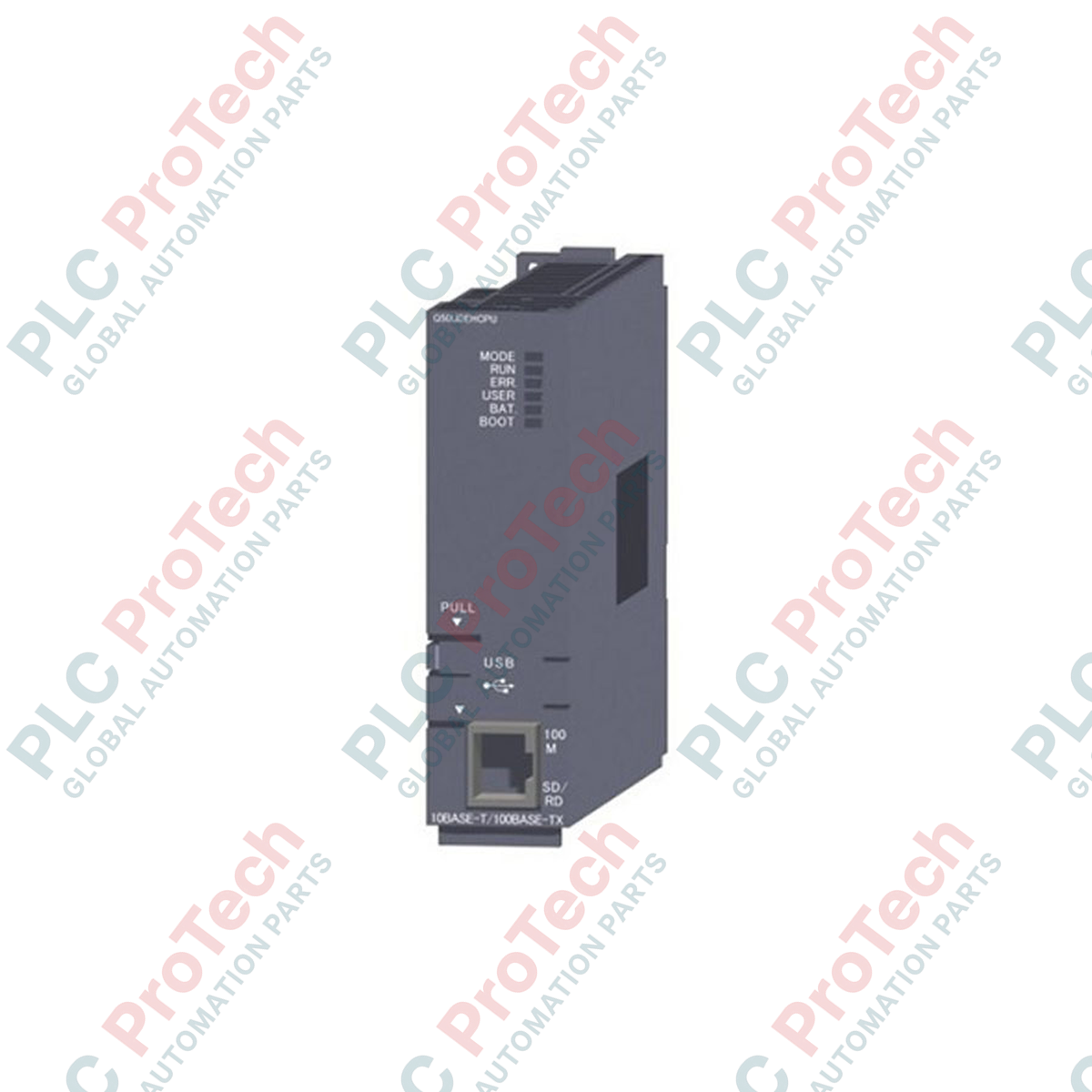

Modulo di interfaccia EtherNet/IP della serie MELSEC Q Mitsubishi Electric QJ71EIP71

SKU QJ71EIP71

Disponibile

12-month warranty
Free returns within 30 days

Manufacturer: Mitsubishi Electric
Product No.: QJ71EIP71
Country of origin:United States
Product Type: Moduli di comunicazione PLC
Payment: T/T, Western Union
Weight: 2000g
Shipping port: Xiamen
Warranty: 12 months

Descrizione

Progettata per un'integrazione perfetta nelle reti industriali, questa interfaccia di comunicazione collega direttamente i controllori programmabili MELSEC Serie Q alle reti EtherNet/IP. Il Mitsubishi Electric QJ71EIP71 consente solidi scambi ciclici di dati basati su tag, permettendo comunicazioni PLC-PLC ad alta velocità in sistemi di produzione complessi. Si noti che questo modulo specifico è progettato esclusivamente per la comunicazione basata su tag tra controllori programmabili e non supporta i profili di comunicazione standard basati su istanze di assembly.

Caratteristiche

Interfaccia dedicata per la comunicazione tramite tag EtherNet/IP, ottimizzata per gli scambi tra CPU peer-to-peer.
Integrazione diretta con il backplane delle unità base MELSEC Serie Q.
LED diagnostici integrati per il monitoraggio in tempo reale dello stato della rete, degli errori e dell'attività del collegamento.
Design hardware affidabile, adatto ad ambienti industriali caratterizzati da elevati livelli di interferenze e funzionamento continuo.

Applicazioni

Sincronizzazione dei dati tra PLC nelle celle di produzione automatizzate.
Collegamento degli ambienti di controllo Mitsubishi Electric alle reti EtherNet/IP di stabilimento.
Monitoraggio dei processi e architetture di controllo distribuito che richiedono una messaggistica ciclica deterministica.

Specifiche tecniche

Parametro	Valore
Produttore	Mitsubishi Electric
Numero di modello	QJ71EIP71
Tipo di prodotto	Modulo di interfaccia EtherNet/IP
Serie di base	MELSEC Serie Q
Porta di interfaccia	1 porta RJ45
Velocità di trasmissione	100 Mbps / 10 Mbps (autonegoziazione)
Protocollo di comunicazione	EtherNet/IP (solo comunicazione tramite tag; la comunicazione basata su istanze non è supportata)
Consumo di corrente interno	0,45 A a 5 V CC (alimentato dal backplane del rack)
Paese di origine	Giappone
Peso di spedizione (calcolato)	2,0 kg

Approfondimenti empirici sull'ingegneria

Modelli alternativi e compatibilità

Se l'applicazione richiede la comunicazione con manifold di sensori esterni, blocchi I/O remoti o azionamenti di terze parti che supportano esclusivamente la messaggistica basata su istanze (istanze Assembly di Classe 1), non è possibile utilizzare il QJ71EIP71. Valutare l'implementazione di un modulo CC-Link IE Field Network o l'utilizzo di un modulo gateway EtherNet/IP dedicato di terze parti, progettato per l'integrazione di dispositivi slave basata su istanze.

Problemi applicativi e note di progettazione

Il QJ71EIP71 è ottimizzato esclusivamente per la sincronizzazione dei dati tra controller tramite Tag Communication. Verificare sempre la capacità di memoria della CPU Q-Series che ospita il modulo, poiché configurazioni estese di tag possono consumare una quantità significativa di cicli di elaborazione e di buffer di rete durante il polling sincrono ad alta frequenza.

Suggerimenti per la messa in servizio e il cablaggio

Negli ambienti di produzione, utilizzare sempre cavi a doppino intrecciato schermato (STP) di Categoria 5e o superiore. I disturbi transitori ad alta tensione provenienti da azionamenti a frequenza variabile nelle vicinanze possono compromettere la consegna dei pacchetti. Assicurarsi che il terminale di terra (FG) sull'unità base Q Series principale sia collegato saldamente a una messa a terra a bassa impedenza, per mantenere l'immunità ai disturbi tramite la connessione della schermatura RJ45.

Linee guida per l'installazione

AVVERTENZA CRITICA: Disalimentare completamente l'unità base del PLC e tutti i collegamenti di alimentazione sul campo associati prima di inserire o rimuovere il modulo di comunicazione. La mancata messa in sicurezza dell'alimentazione può causare danni irreversibili ai circuiti interni del modulo e al backplane della CPU, oltre a comportare il rischio di lesioni fisiche dovute a operazioni impreviste del sistema.

1

Assicurarsi che l'alimentazione del rack MELSEC Q Series sia completamente disinserita e che sia stato applicato il blocco di sicurezza.

2

Allineare il gancio inferiore del modulo QJ71EIP71 con il foro di montaggio dello slot dell'unità base.

3

Spingere saldamente il modulo nel connettore dell'unità base finché non risulta a filo, quindi serrare la vite di montaggio superiore alla coppia specificata (da 0.36 a 0.48 N-m).

4

Collegare il cavo Ethernet STP industriale alla porta RJ45 finché la linguetta di blocco non scatta saldamente in posizione.

FAQ

QJ71EIP71 supporta la comunicazione con dispositivi I/O da campo EtherNet/IP di terze parti?

In generale, no. Questo modulo è progettato esclusivamente per la comunicazione basata su tag tra controllori programmabili e non supporta i profili di connessione standard con istanze di assembly, comunemente richiesti dai blocchi I/O da campo o dagli azionamenti a velocità variabile di terze parti.

Qual è il consumo di corrente interno di questo modulo?

Il modulo consuma circa 0,45 A a 5 V CC dall'alimentatore interno del backplane dell'unità base MELSEC Q.

Quale standard di cavo deve essere utilizzato con la porta RJ45?

Si raccomanda vivamente di utilizzare cavi a doppino intrecciato schermato (STP) di categoria 5e o superiore per ridurre al minimo le interferenze elettromagnetiche ad alta frequenza negli ambienti industriali.
