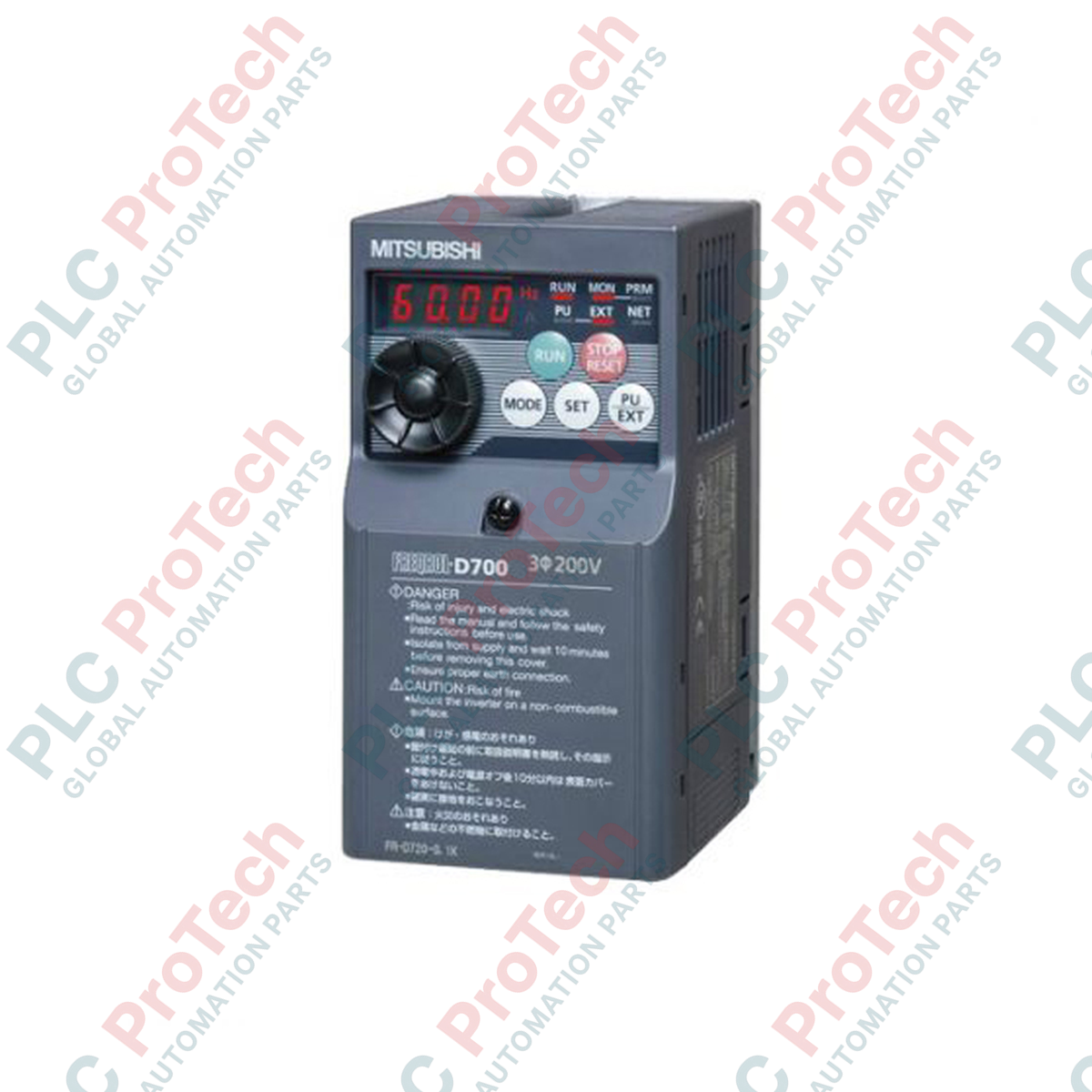

Mitsubishi FR-D720-0.4K | Inverter a frequenza variabile della serie FR-D700 (VFD)

Panoramica del prodotto

Il FR-D720-0.4K (FRD72004K) è un micro-inverter compatto e ad alte prestazioni della serie FR-D700 di Mitsubishi Electric. Progettato per una capacità motore applicabile di 0.4 kW (1/2 HP), questo azionamento è lo standard del settore per l'automazione su piccola scala, dove lo spazio è limitato ma l'affidabilità è imprescindibile.

La serie FR-D720 integra l'avanzato controllo vettoriale del flusso magnetico per uso generale, che garantisce una coppia di spunto elevata (150% a 1 Hz) per carichi impegnativi come trasportatori, macchine per imballaggio e ventilatori. Grazie alle funzioni di sicurezza integrate (Safe Torque Off) e a un'architettura specializzata dei morsetti a molla per un cablaggio resistente alle vibrazioni, l' FR-D720-0.4K offre una soluzione sofisticata ma facile da usare per il controllo di motori trifase con alimentazione a 200 V.

Configurazione tecnica

La serie FR-D700 è progettata per garantire durata e facilità di integrazione:

• Controllo vettoriale del flusso magnetico: offre eccellenti prestazioni di coppia anche a basse velocità, garantendo avviamenti fluidi per carichi meccanici pesanti.

• Funzione di sicurezza integrata: include un circuito di arresto di emergenza integrato (Safe Torque Off) conforme agli standard di sicurezza internazionali, riducendo la necessità di contattori esterni.

• Montaggio compatto "Side-by-Side": il design ultra-sottile consente di installare più inverter a contatto tra loro, riducendo significativamente le dimensioni del quadro.

• Morsetti a molla: morsetti di controllo ad alta affidabilità che semplificano il cablaggio e garantiscono un funzionamento senza manutenzione in ambienti soggetti a forti vibrazioni.

• Componenti per una maggiore affidabilità: dotato di ventole di raffreddamento a lunga durata (vita utile prevista di 10 anni) e condensatori, riduce al minimo il costo totale di proprietà.

Specifiche tecniche

Domande frequenti tecniche

Posso utilizzare questo inverter trifase con un'alimentazione domestica monofase da 220 V?

L' FR-D720 è specificamente dimensionato per un ingresso trifase. Sebbene l'inverter possa tecnicamente accendersi con un'alimentazione monofase, è probabile che sotto carico attivi un allarme di "Perdita di fase" o "Sottotensione" (UVT). Per applicazioni con ingresso monofase dedicato a 220 V, la scelta appropriata è la serie FR-D720S.

Come si regola manualmente la velocità del motore?

L'azionamento dispone di un "quadrante digitale" integrato sul coperchio frontale. È sufficiente ruotare il quadrante per regolare la frequenza (Hz) e premere il centro del quadrante per "IMPOSTARE" il valore. In alternativa, è possibile collegare un potenziometro esterno da 5k Ohm ai morsetti 10, 2 e 5.

Cosa devo fare se compare l'errore "E.OC1"?

E.OC1 indica "Sovracorrente durante l'accelerazione". Questo accade generalmente se il tempo di accelerazione (Parametro 7) è troppo breve per il carico o se il motore è bloccato. Provare ad aumentare il tempo di accelerazione o controllare che non vi siano blocchi meccanici del motore.

Guida tecnica all'ingegneria e all'installazione

Cablaggio e protezione dei morsetti

Utilizzare i morsetti a molla integrati per i segnali di controllo, così da evitare che si allentino a causa delle vibrazioni nel tempo. Per l'alimentazione principale (R/L1, S/L2, T/L3) e l'uscita del motore (U, V, W), assicurarsi di utilizzare terminali a crimpare isolati. Per conformarsi alle direttive EMC, mantenere il cavo del motore il più corto possibile e utilizzare un cavo schermato se il VFD si trova vicino a sensori sensibili.

Messa in servizio dei parametri

Per la maggior parte delle applicazioni standard, è necessario impostare solo tre parametri di base:

1. Pr. 1 (Frequenza massima): impostare in base alla velocità nominale del motore (ad esempio, 60 Hz).

2. Pr. 7 (Tempo di accelerazione): il valore predefinito è 5s; aumentarlo se il motore si avvia in modo troppo brusco.

3. Pr. 9 (Protezione elettronica dal sovraccarico termico): impostare la corrente nominale riportata sulla targhetta del motore per evitare surriscaldamenti.

Considerazioni termiche

Poiché il modello 0.4K è dotato di autoraffreddamento (convezione naturale), non dispone di una ventola interna. Si affida all'aria ambiente all'interno del quadro. Assicurarsi che l'azionamento sia montato verticalmente e mantenere una distanza libera di almeno 5 cm sopra e sotto l'unità. Se la temperatura ambiente all'interno del quadro supera i 40°C, valutare l'aggiunta di una ventola di ventilazione esterna al quadro.
