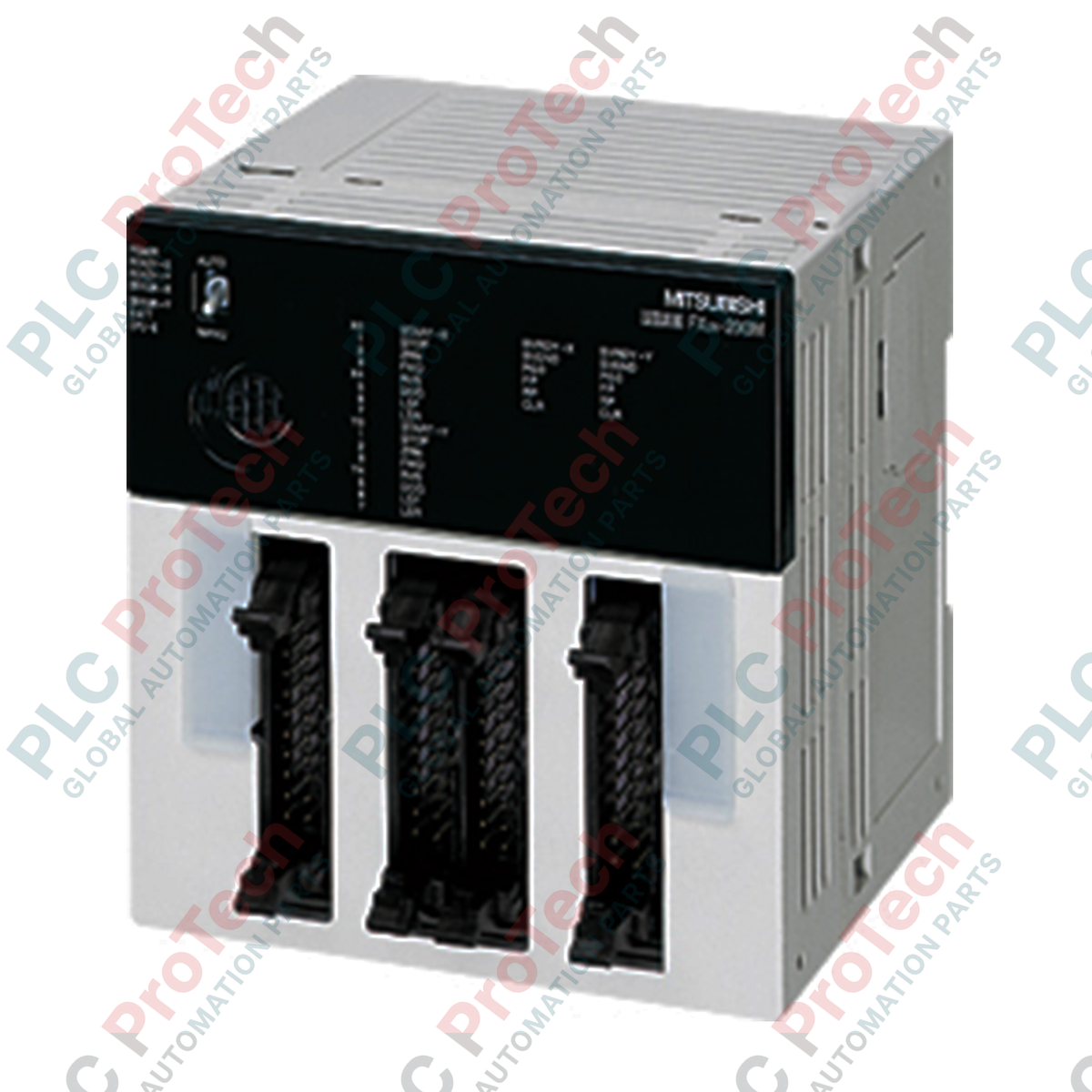

Unità di posizionamento Mitsubishi FX2N-20GM della serie FX

Descrizione

Progettato per attività di controllo del movimento altamente precise, il Mitsubishi FX2N-20GM è un avanzato modulo autonomo di posizionamento a due assi, progettato per interfacciarsi perfettamente con i PLC FX2N, FX3U, FX2NC e FX3UC. Questa unità offre il controllo indipendente o simultaneo di due assi, utilizzando sia l'interpolazione lineare a due assi sia l'interpolazione circolare a due assi per gestire percorsi meccanici complessi. Operando con un formato di uscita degli impulsi a collettore aperto, raggiunge una frequenza massima di 200 kHz (100 kHz durante le sequenze di interpolazione), risultando un'interfaccia di azionamento eccellente per sistemi avanzati con motori passo-passo e servomotori.

Il modulo FX2N-20GM contiene una memoria programma RAM interna da 7,8 k passi, supportata da un sistema a batteria, che consente di memorizzare fino a 100 blocchi di profili di movimento. Le funzioni standard di sicurezza e sequenza sono integrate nativamente, con terminali dedicati per i finecorsa hardware, i pulsanti manuali, i sensori di posizione iniziale e il feedback dello stato dei servomotori. Ciò garantisce una protezione affidabile degli assi e la sincronizzazione in tempo reale in ambienti meccanici gravosi.

Caratteristiche

• Controllo del posizionamento su due assi indipendente o simultaneo, con capacità di interpolazione lineare e circolare.
• Uscita del treno di impulsi ad alta velocità fino a 200 kHz (100 kHz in modalità di interpolazione).
• Opzioni flessibili per il formato degli impulsi: treni di impulsi avanti/indietro oppure treno di impulsi più direzione.
• Memoria programma RAM integrata da 7,8 k passi con batteria di backup integrata.
• Unità di misura flessibili, inclusi impulsi, millimetri, pollici e gradi.
• Ingressi digitali isolati tramite optoaccoppiatori per una maggiore immunità ai disturbi e integrità del segnale.
• Monitoraggio diretto dello stato tramite indicatori LED integrati per ingressi, uscite e linee di alimentazione.

Applicazioni

• Macchinari CNC multiasse e apparecchiature per la lavorazione di precisione dei metalli.
• Robot gantry automatizzati di prelievo e deposito e linee per la movimentazione dei materiali.
• Impianti di imballaggio ed etichettatura ad alta velocità e tavole rotanti indicizzate.
• Linee di assemblaggio di precisione che richiedono il posizionamento sincronizzato su due assi.

Specifiche tecniche

Collegamenti e interfacce

Linee guida per l'installazione

• Montare il modulo all'interno di un quadro di controllo pulito e chiuso, privo di polvere conduttiva, gas corrosivi e livelli elevati di umidità.
• Installare su una guida DIN standard da 35 mm oppure fissare direttamente alla piastra posteriore utilizzando viti di montaggio. Assicurarsi che vi siano 50 mm di spazio libero attorno al modulo per la ventilazione naturale.
• Realizzare un collegamento di messa a terra dedicato di Classe D (resistenza di terra pari o inferiore a 100 ohm) al terminale di terra. Non condividere la linea di messa a terra con macchinari industriali pesanti.
• Assicurarsi che tutti i cablaggi di impulsi e sensori siano realizzati utilizzando cavi schermati a doppino intrecciato. Instradare i cavi dei segnali ad alta velocità separatamente dalle linee di alimentazione CA per evitare interferenze elettromagnetiche.
