Mitsubishi Electric

Unità a tiristori Mitsubishi Electric GCU08BB-130 80173-109-01-2 GU-G08

SKU GCU08BB-130 80173-109-01-2

Disponibile
  • 12-month warranty
  • Free returns within 30 days
  • Manufacturer: Mitsubishi Electric

  • Product No.: GCU08BB-130 80173-109-01-2

  • Country of origin:United States

  • Product Type: Unità a tiristori

  • Barcode: 8537101190

  • Payment: T/T, Western Union

  • Weight: 1100g

  • Dimensions: 48 mm x 208 mm x 250 mm (A x L x P)

  • Shipping port: Xiamen

  • Warranty: 12 months

Descrizione

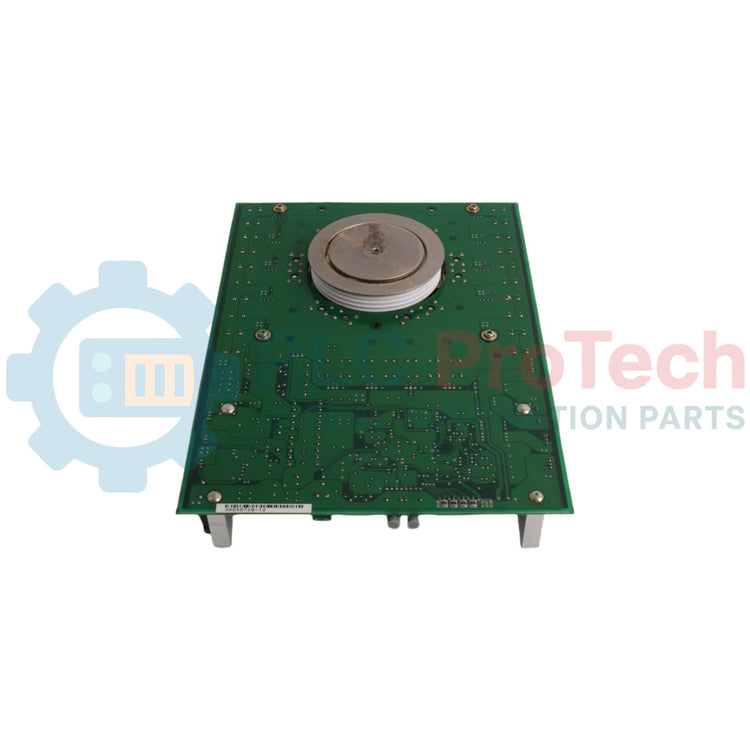

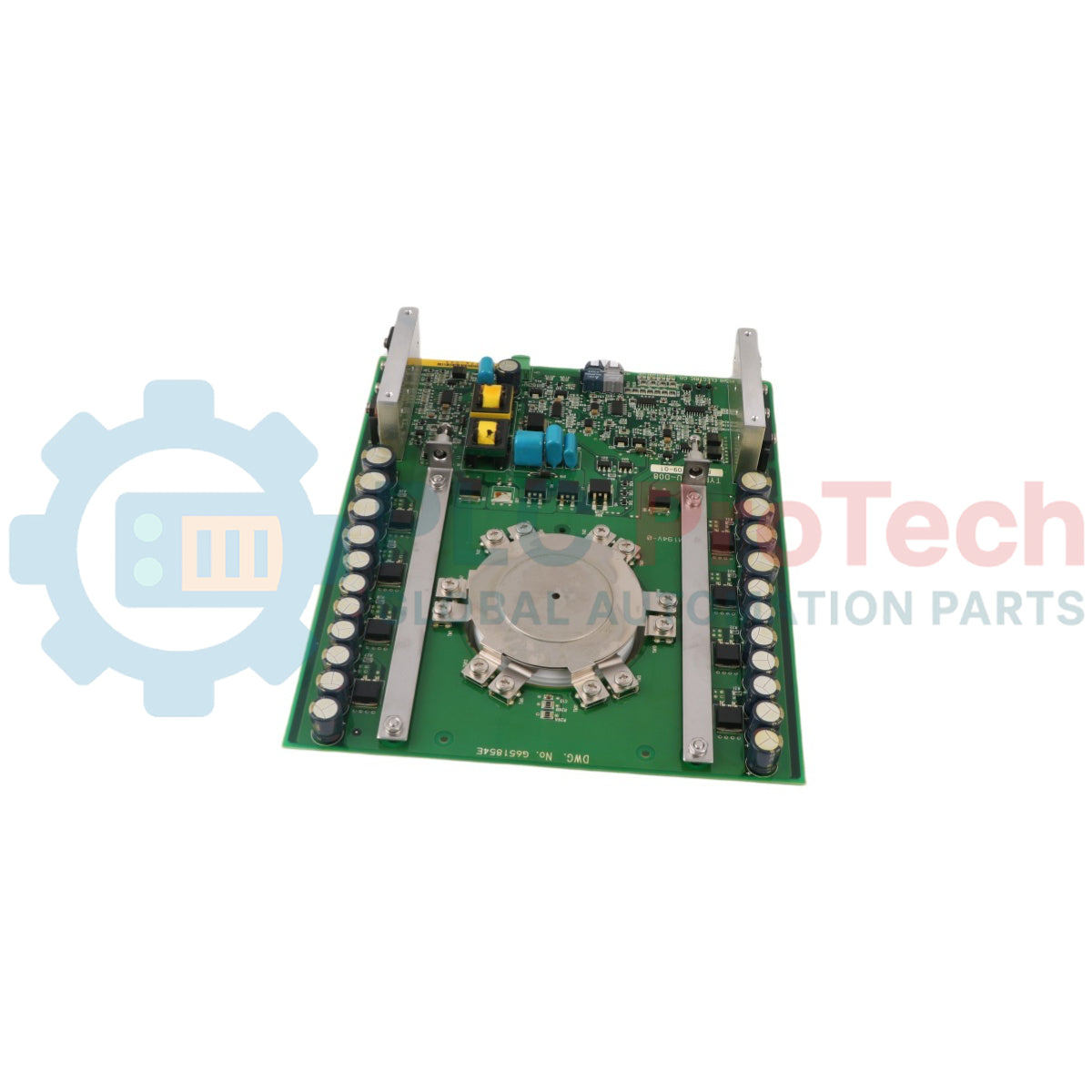

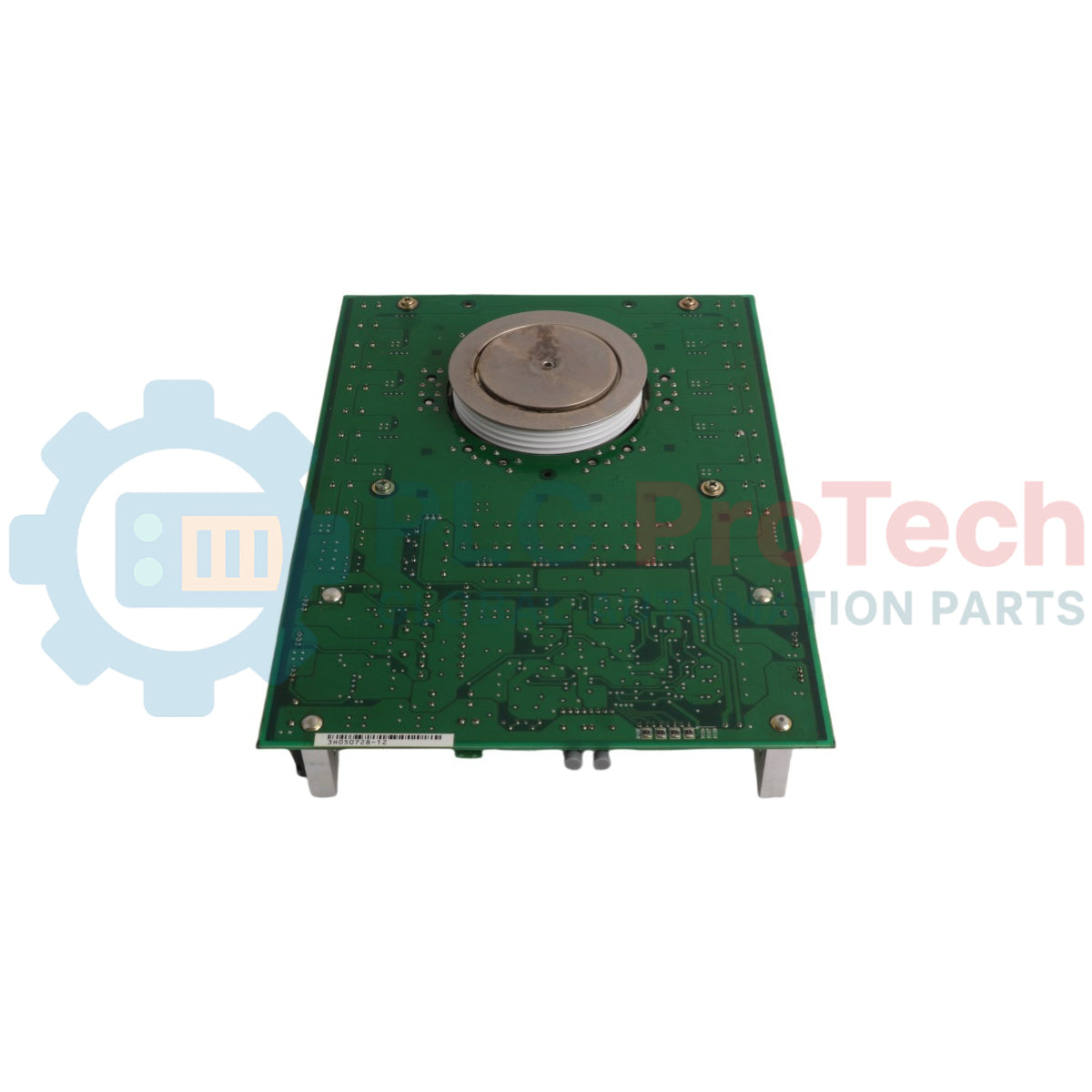

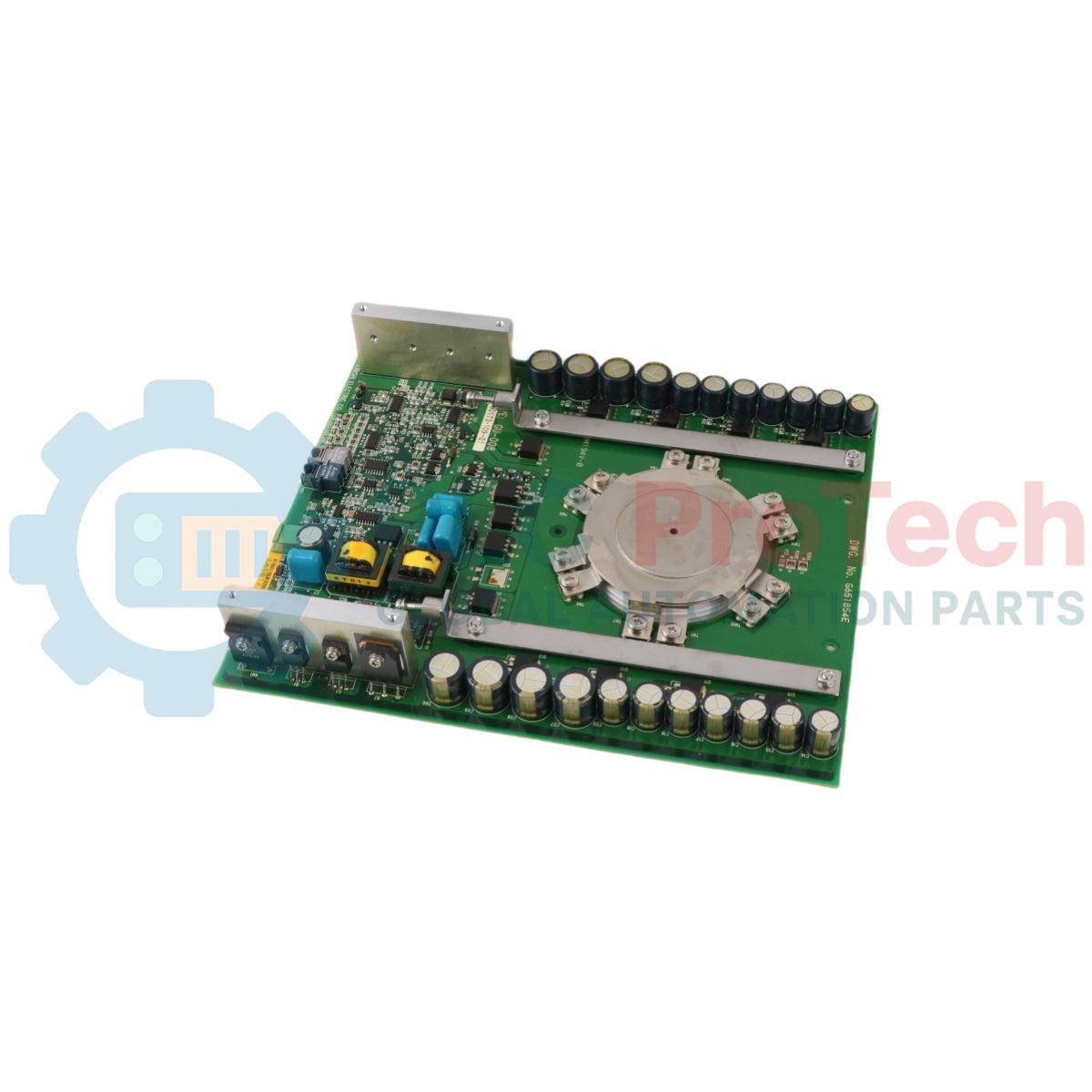

Il Mitsubishi Electric GCU08BB-130 è un'unità a tiristore Gate Commutated Turn-off (GCT) simmetrica ad alta potenza, integrata con un gruppo scheda driver di gate dedicato GU-G08, progettata specificamente per l'uso in inverter ad alta potenza. Questo dispositivo industriale di tipo press-pack presenta una configurazione coassiale ottimizzata in cui il semiconduttore GCT e il driver di gate sono interconnessi direttamente per ottenere una commutazione del gate a bassa induttanza e un'elevata immunità ai disturbi. L'unità offre una gestione critica della potenza con una tensione di interdizione di picco ripetitiva di 6500V e una corrente di stato ON controllabile ripetitiva di 800A. Con identificativo del produttore 80173-109-01-2, il GCU08BB-130 garantisce una commutazione allo stato solido affidabile per inverter a sorgente di corrente, chopper CC, riscaldatori a induzione e convertitori CC-CC.

Caratteristiche

  • Layout simmetrico del dispositivo GCT con scheda driver di gate GU-G08 integrata per un controllo diretto a bassa induttanza.
  • Quattro indicatori LED diagnostici integrati forniscono un riscontro operativo in tempo reale: POWER SUPPLY OK (verde), G-K OK (verde), GATE ON (giallo) e GATE OFF (rosso).
  • Interfaccia di controllo integrata in fibra ottica con nodi dedicati di trasmissione e ricezione, per garantire l'isolamento elettrico e un'elevata immunità alle interferenze elettromagnetiche (EMI).
  • Doppi punti di test integrati sulla scheda (GATE TEST POINT e CATHODE TEST POINT) per una semplice diagnostica sul campo e la verifica della tensione.
  • Struttura press-pack ad alta tensione che offre una dissipazione termica equilibrata sulle superfici di raffreddamento su entrambi i lati durante un forte serraggio meccanico.

Applicazioni

  • Inverter a sorgente di corrente
  • Chopper CC
  • Riscaldatori a induzione
  • Convertitori CC-CC

Specifiche tecniche

Specifiche elettriche (componente GCT)

Parametro Simbolo Condizioni Valore nominale / Limite Unità
Tensione inversa di picco ripetitiva VRRM — 6500 V
Tensione inversa di picco non ripetitiva VRSM — 6500 V
Tensione di interdizione di picco ripetitiva VDRM Driver di gate alimentato 6500 V
Tensione di interdizione di picco non ripetitiva VDSM Driver di gate alimentato 6500 V
Tensione di stabilità CC a lungo termine V(LTDS) Driver di gate alimentato, lambda = 100 Fit 3600 V
Corrente efficace di stato ON IT(RMS) Applicata per tutti gli angoli di conduzione 520 A
Corrente media di stato ON IT(AV) Onda sinusoidale f = 60Hz, theta = 180 gradi, Tt = 62 degC 330 A
Corrente di stato ON controllabile ripetitiva ITQRM VDM = 3/4 VDRM, VD = 3000V, LC = 0.3 uH, Tj = 25/125 degC 800 A
Corrente di stato ON di picco non ripetitiva ITSM Un semiperiodo a 60Hz, inizio a Tj = 125 degC 4.8 kA
Integrazione nel tempo del quadrato della corrente I2t Un semiperiodo a 60Hz, inizio a Tj = 125 degC 9.6 x 10^4 A2s
Velocità critica di aumento della corrente nello stato di conduzione dit/dt VD = 3000V, IT = 800A, Cs = 0.1 uF, Rs = 10 Ohm, Tj = 25/125 degC, f = 60Hz 1000 A/us
Velocità critica di aumento della corrente di recupero inverso dir/dt IT = 800A, VA = 3000V, Tj = 25/125 degC, Cs = 0.1 uF, Rs = 10 Ohm 1000 A/us
Dissipazione di potenza diretta di picco del gate PFGM — 5 kW
Dissipazione di potenza inversa di picco del gate PRGM — 17 kW
Dissipazione media di potenza diretta del gate PFG(AV) — 100 W
Dissipazione media di potenza inversa del gate PRG(AV) — 120 W
Tensione diretta di picco del gate VFGM — 10 V
Tensione inversa di picco del gate VRGM — 21 V
Corrente diretta di picco del gate IFGM — 500 A
Corrente inversa di picco del gate IRGM — 800 A

Caratteristiche elettriche (parte GCT)

Parametro Simbolo Condizioni Min Tip Max Unità
Tensione nello stato di conduzione VTM IT = 400A, Tj = 125 degC — — 5.5 V
Corrente inversa di picco ripetitiva IRRM VRM = 6500V, Tj = 125 degC — — 250 mA
Corrente di interdizione di picco ripetitiva IDRM VDM = 6500V, Tj = 125 degC, driver di gate alimentato — — 100 mA
Corrente inversa di gate IGRM VRG = 21V, Tj = 125 degC — — 40 mA
Velocità critica di aumento della tensione nello stato di interdizione dv/dt VD = 3000V, Tj = 125 degC, driver di gate alimentato (onda esponenziale) 3000 — — V/us
Tempo di accensione tgt Tj = 125 degC, IT = 800A, VD = 3000V, Cs = 0.1 uF, Rs = 10 Ohm — — 5 us
Tempo di ritardo all'accensione td Tj = 125 degC, IT = 800A, VD = 3000V, Cs = 0.1 uF, Rs = 10 Ohm — — 1 us
Energia di commutazione all'accensione Eon IT = 400A, VD = 3000V, di/dt = 1000A/us, Cs = 0.1 uF, Rs = 10 Ohm, Tj = 125 degC — — 0.6 J/P
Tempo di immagazzinamento ts IT = 800A, VDM = 3/4 VDRM, VD = 3000V, Cs = 0.1 uF, Rs = 10 Ohm, Tj = 125 degC — — 3 us
Energia di commutazione allo spegnimento Eoff IT = 400A, VDM = 4000V, VD = 3000V, Cs = 0.1 uF, Rs = 10 Ohm, Tj = 125 degC — — 2.3 J/P
Carica di recupero inverso QRR VA = 3000V, IT = 400A, di/dt = 1000A/us — — 1800 uC
Energia di recupero inverso Erec Cs = 0.1 uF, Rs = 10 Ohm, Tj = 125 degC — — 4.4 J/P
Corrente di innesco del gate IGT VD = 24V, RL = 0.1 Ohm, Tj = 25 degC — — 0.5 A
Tensione di innesco del gate VGT Metodo CC — — 1.5 V

Assemblaggio della scheda del driver di gate (parte GU-G08)

Parametro Simbolo Condizioni Min Tip Max Unità
Tensione di alimentazione VGIN Ingresso dell'alimentazione CC tramite connettore Phoenix 19 20 21 V
Consumo di potenza del gate PGIN IT = 420Arms, f = 780Hz, duty = 0.33 — — 35 W
Tempo di ritardo della corrente di gate all'accensione tfd Ta = 25 degC — — 3.0 us
Tempo di ritardo della corrente di gate allo spegnimento trd Ta = 25 degC — — 3.0 us

Dati meccanici e ambientali

Parametro Simbolo Condizioni Min Tip Max Unità
Forza di montaggio FM Limitazione della compressione richiesta 11.1 13 15.8 kN
Peso — Massa del modulo base — 1100 — g
Diametro del elemento polare — Profilo di accoppiamento del componente GCT (±0.2mm) — 47 — mm
Spessore dell'alloggiamento — Spessore del componente GCT (±0.5mm) — 26 — mm
Temperatura di esercizio del giunto Tj Funzionamento continuo -10 — 125 degC
Temperatura di stoccaggio Tstg Ambiente circostante -10 — 60 degC
Temperatura ambiente di esercizio Ta Aria locale dell'alloggiamento (consigliato <= 40 degC) -10 — 60 degC
Resistenza termica dal giunto all'aletta Rth(j-f) Configurazione di raffreddamento su entrambi i lati — — 0.025 K/W

Collegamenti/Interfacce

Assegnazioni dei componenti dell'interfaccia

Nome dell'interfaccia / del connettore Identificatore del componente / tipo Funzione
Ingresso dell'alimentazione a 20V Phoenix Contact MSTB2.5/2-G-5.08AU Ingresso dell'alimentazione principale a 20VCC per la scheda del driver del gate
Ingresso in fibra ottica Agilent HFBR-2521 Porta del ricevitore per le linee esterne di impulsi di controllo ottici
Uscita del segnale di guasto Agilent HFBR-1521 Porta del trasmettitore per il feedback ottico e il monitoraggio dello stato del driver
Punto di test del gate Pin del terminale sulla scheda Punto fisico per la misurazione del potenziale del gate
Punto di test del catodo Pin del terminale sulla scheda Punto fisico per la misurazione del potenziale del catodo

Linee guida per l'installazione

  • Controllo della pressione di serraggio: Il gruppo press-pack richiede una forza meccanica rigorosamente compresa tra 11.1 kN e 15.8 kN (target: 13 kN). Una forza di montaggio inadeguata degrada la resistenza termica dell'interfaccia interna e comporta il rischio di guasti elettrici in condizioni di carico elevato.
  • Parametri di alimentazione del controllo: Fornire direttamente all'intestazione del connettore Phoenix a 2 pin un profilo di tensione CC stabile compreso tra 19V e 21V. Assicurarsi che il cablaggio di alimentazione soddisfi i requisiti di corrente continua senza scendere sotto 19V durante la carica dei gate ad alta frequenza.
  • Regole per il collegamento ottico dei dati: Assicurarsi che i cavi in fibra ottica siano inseriti saldamente nei sottoassiemi Agilent HFBR-2521 e HFBR-1521. Mantenere raggi di curvatura superiori alle soglie meccaniche minime per prevenire errori di attenuazione della luce.
  • Applicazione dell'interfaccia termica: Rivestire i poli del dissipatore in modo uniforme e senza irregolarità con grasso termico ad alte prestazioni. La resistenza termica complessiva del percorso dal giunto all'aletta deve rimanere inferiore a 0.025 K/W.
  • Sicurezza del gioco delle viti: Limitare la profondità di innesto delle viti corrispondenti che penetrano direttamente nei blocchi termici o nel dissipatore a un valore compreso tra 6 mm e 8 mm, per evitare deformazioni dell'alloggiamento o sollecitazioni della scheda.

FAQ

Qual è la funzione del gruppo GU-G08 su questo dispositivo?

Il gruppo GU-G08 funge da scheda driver integrata dedicata del gate, responsabile della ricezione degli ingressi di controllo in fibra ottica e dell'esecuzione della commutazione rapida della corrente per attivare il tiristore GCT.

Quali sono le designazioni specifiche degli indicatori LED integrati?

La scheda dispone di quattro LED: LED4 indica Alimentazione OK (verde), LED3 indica G-K OK (verde), LED2 indica Gate attivo (giallo) e LED1 indica Gate disattivato (rosso).

Qual è la forza di montaggio corretta necessaria per l'installazione?

L'unità deve essere montata applicando una forza di compressione tra 11.1 kN e 15.8 kN, con un'impostazione nominale di 13 kN.

Quali componenti in fibra ottica vengono utilizzati per la trasmissione del segnale?

Il dispositivo utilizza un ricevitore Agilent HFBR-2521 per il segnale di controllo in ingresso e un trasmettitore Agilent HFBR-1521 per l'uscita del segnale di stato/guasto.
