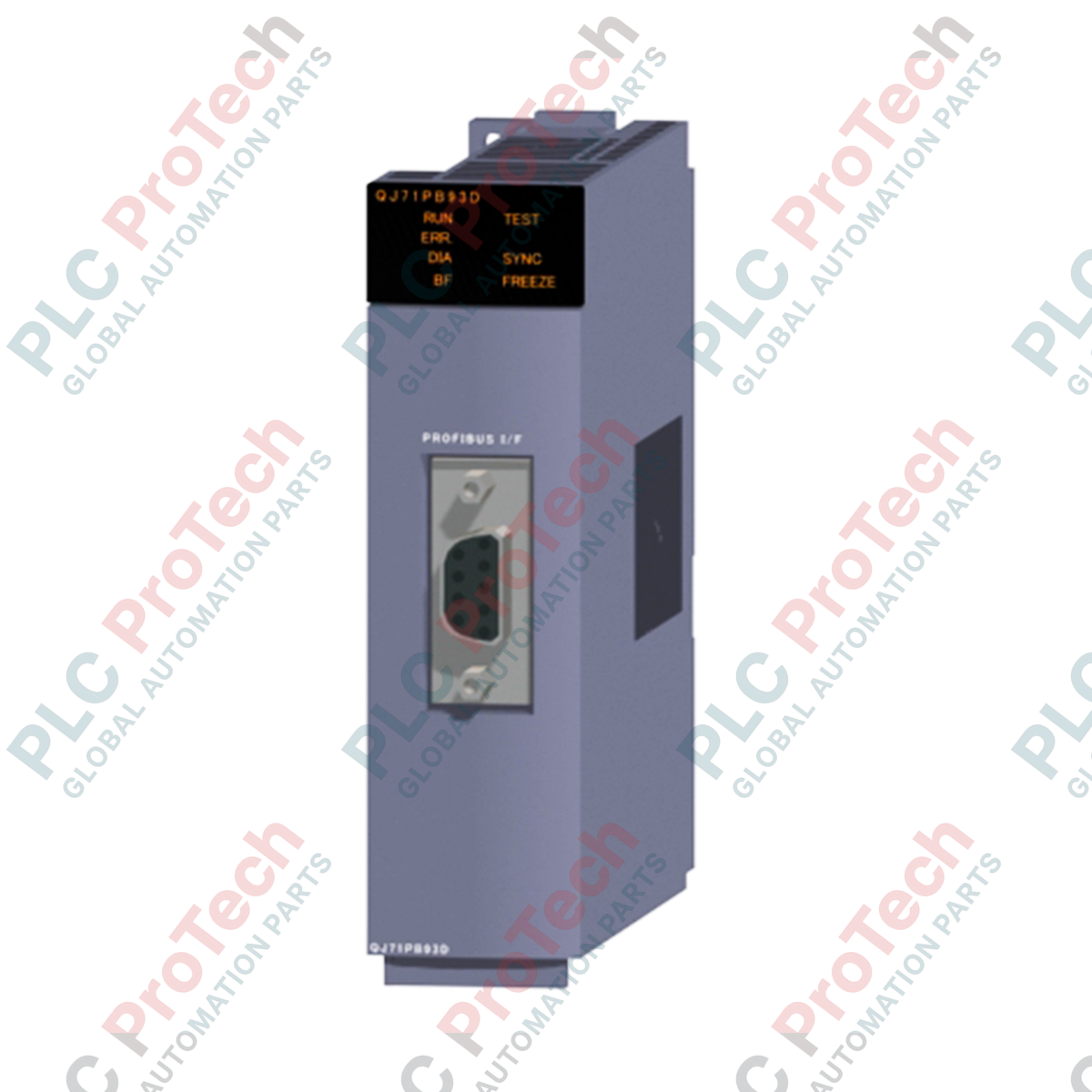

Modulo slave PROFIBUS-DP Mitsubishi QJ71PB93D MELSEC serie Q

Panoramica del prodotto

Il Mitsubishi QJ71PB93D (QJ71PB93D) è un modulo di comunicazione PROFIBUS-DP Slave dedicato, progettato per la piattaforma PLC MELSEC Q Series. Questa unità consente l'integrazione perfetta dei controller Mitsubishi nelle reti PROFIBUS-DP esistenti, permettendo loro di funzionare come dispositivi di campo intelligenti in un ambiente di automazione multi-vendor. Ampiamente utilizzato nella produzione automobilistica, nella lavorazione di alimenti e bevande e nelle complesse linee di confezionamento, il QJ71PB93D agevola lo scambio di dati ad alta velocità con un PROFIBUS Master, come un PLC Siemens o un controller dedicato basato su PC. Colmando il divario tra diversi standard di automazione, questo modulo preserva gli investimenti nelle infrastrutture esistenti fornendo al contempo la risposta I/O ad alta velocità necessaria per ridurre al minimo i tempi di ciclo e prevenire i colli di bottiglia del processo.

Configurazione tecnica

L'architettura hardware del QJ71PB93D è ottimizzata per il protocollo PROFIBUS-DP V0 e supporta un'ampia gamma di velocità di trasmissione, da 9.6 kbps fino a 12 Mbps, con rilevamento automatico del baud rate. Occupa 32 punti I/O sul backplane MELSEC Q e funziona come modulo funzionale intelligente, consentendo alla CPU di leggere e scrivere i dati di rete tramite la memoria buffer.

Il modulo supporta un massimo di 244 byte di dati di ingresso e 244 byte di dati di uscita, con un limite complessivo di 384 byte, offrendo una capacità adeguata per il monitoraggio complesso dello stato e i comandi di controllo. Dispone di un connettore D-sub standard a 9 pin per il collegamento alla rete e include LED diagnostici per lo stato "RUN", "ERR" e "COMM", consentendo una rapida risoluzione dei problemi sul posto senza strumenti specializzati.

Specifiche tecniche

Domande frequenti tecniche

D1: Come si imposta l'indirizzo della stazione PROFIBUS per il QJ71PB93D?

R1: L'indirizzo della stazione può essere configurato utilizzando i selettori rotativi hardware situati sul pannello frontale del modulo, per gli indirizzi da 1 a 99, oppure tramite le impostazioni dei parametri del PLC in GX Works2/GX Developer, per l'intero intervallo fino a 125.

D2: Questo modulo supporta le funzionalità PROFIBUS-DP V1 o V2?

R2: No. Il QJ71PB93D è uno slave DP-V0. È progettato per lo scambio ciclico dei dati, ovvero la comunicazione I/O. Per la messaggistica aciclica o le funzionalità avanzate di controllo del movimento disponibili in V1/V2, in genere è necessaria un'architettura di rete diversa o un modulo di classe master.

D3: Cosa devo controllare se il LED "COMM" è spento?

R3: Innanzitutto, verificare il collegamento fisico e la terminazione del bus. Assicurarsi che l'indirizzo della stazione corrisponda alla configurazione nelle impostazioni hardware del Master, ad esempio in TIA Portal o Step 7. Infine, verificare che il file GSD del QJ71PB93D sia stato importato correttamente e assegnato nello strumento di configurazione della rete del Master.

Guida all'ingegneria e all'installazione

• Terminazione del bus: PROFIBUS-DP richiede una terminazione attiva a entrambe le estremità del segmento di rete. Se il QJ71PB93D è l'ultimo dispositivo della linea, assicurarsi che l'interruttore di terminazione sul connettore D-sub sia impostato su "ON". In caso contrario, si verificheranno riflessioni del segnale ed errori "COMM" intermittenti.

• Integrazione del file GSD: Per una comunicazione corretta è necessario il file GSD (General Station Description) fornito da Mitsubishi. Assicurarsi che la versione del GSD corrisponda alla revisione hardware del modulo, per evitare incompatibilità di configurazione durante il processo di mappatura I/O del Master.

• Accesso alla memoria buffer: Durante la programmazione della CPU MELSEC Q, utilizzare le istruzioni FROM/TO o i simboli dei dispositivi del modulo funzionale intelligente (U\G) per accedere alla memoria buffer. Assicurarsi che il tempo di scansione del PLC sia ottimizzato per leggere in modo efficiente i blocchi di dati da 244 byte senza influire sull'esecuzione complessiva del ciclo di controllo.
