Pepperl + Fuchs

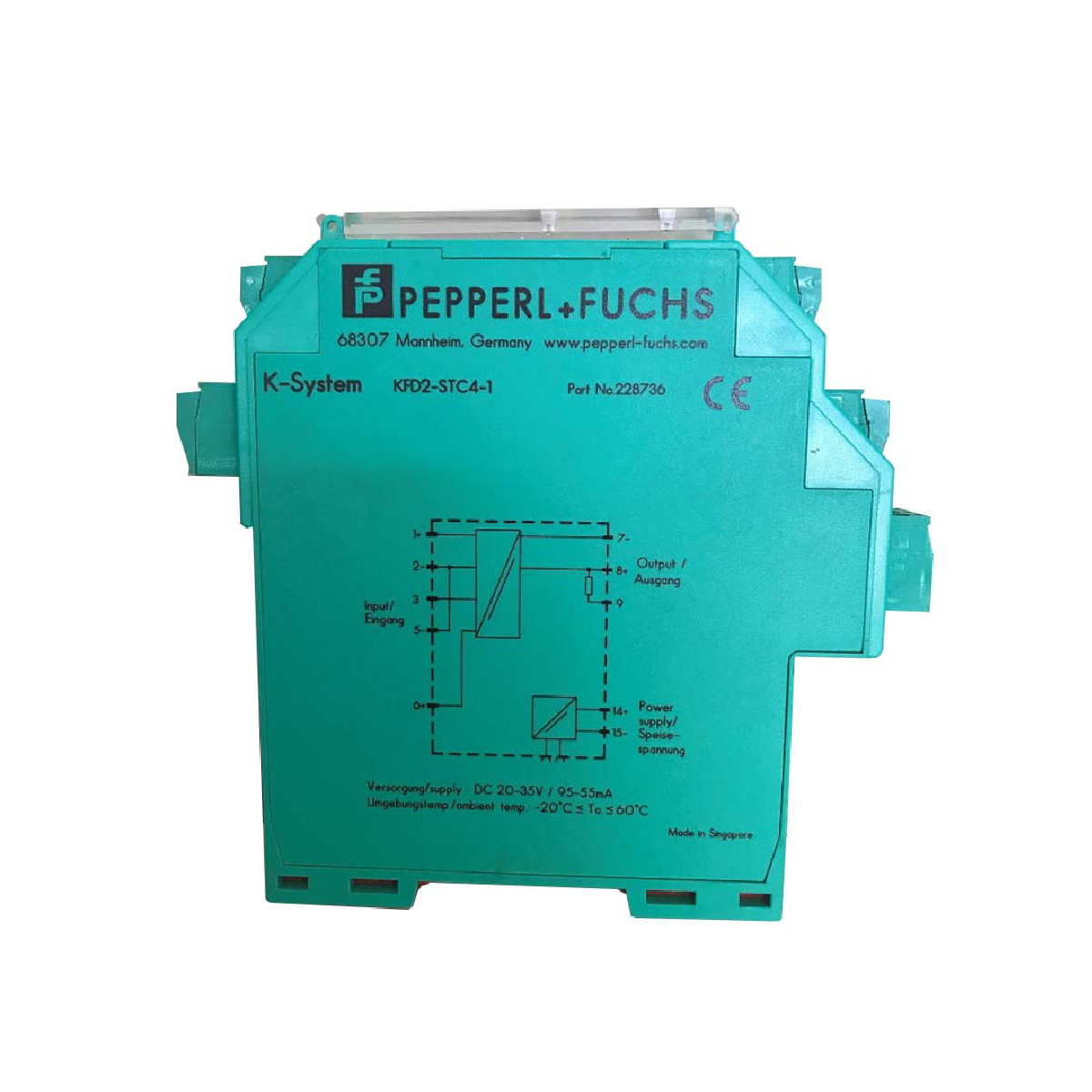

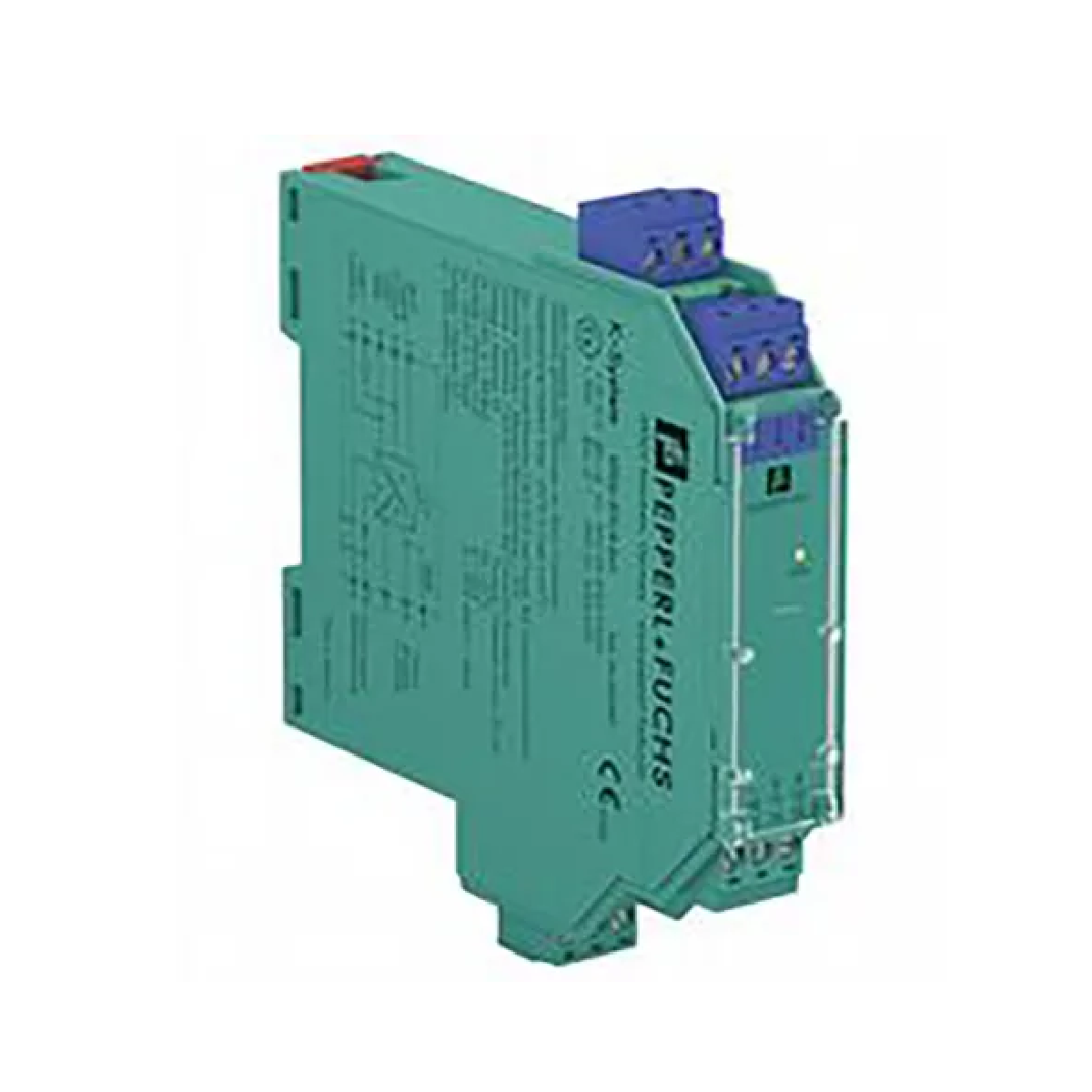

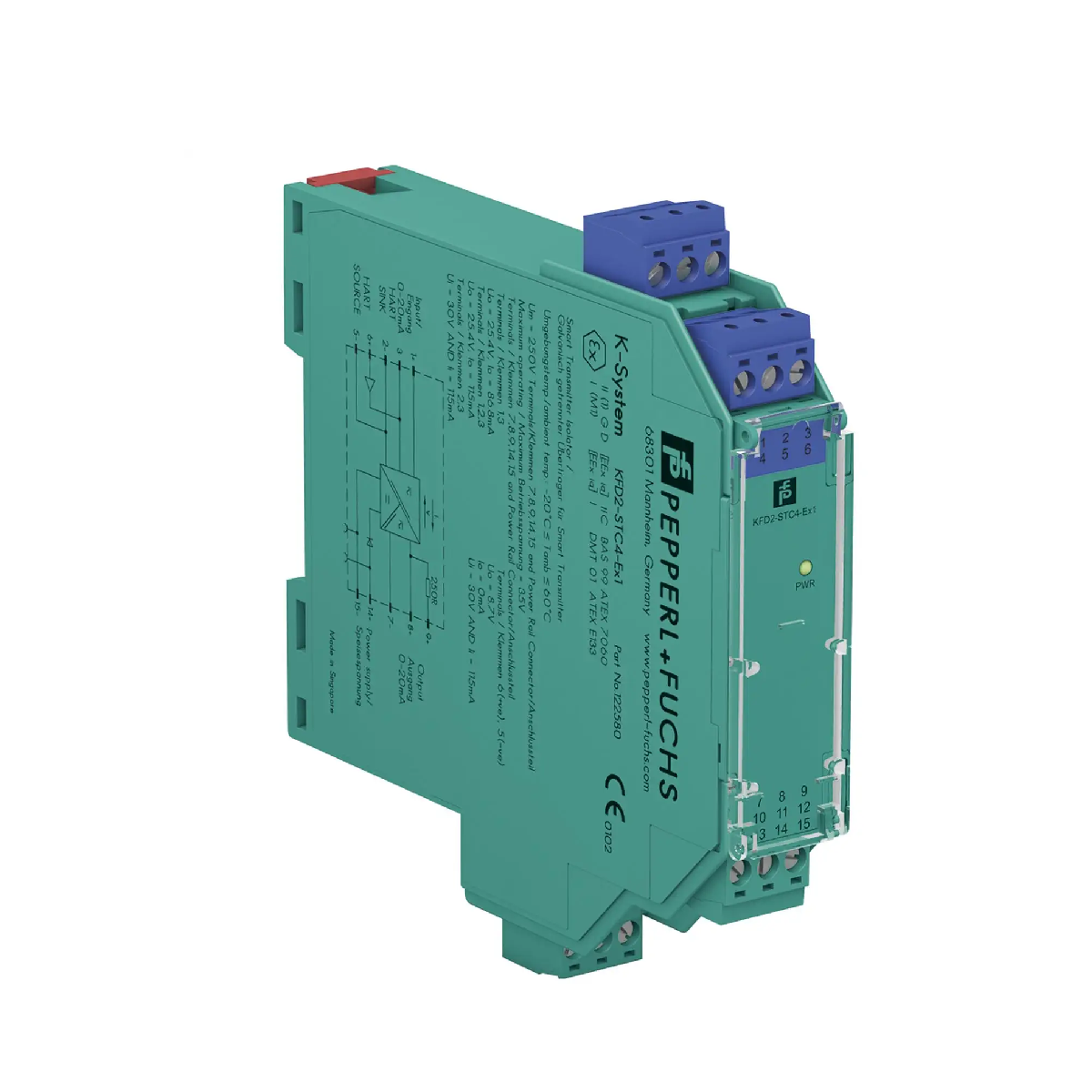

Alimentatore per trasmettitore SMART K-System Pepperl+Fuchs KFD2-STC4-Ex1.H

SKU KFD2-STC4-EX1.H

Disponibile
  • 12-month warranty
  • Free returns within 30 days
  • Manufacturer: Pepperl + Fuchs

  • Product No.: KFD2-STC4-EX1.H

  • Country of origin:United States

  • Product Type: Barriere isolate

  • Barcode: 8537101190

  • Payment: T/T, Western Union

  • Weight: 20g

  • Dimensions: 20 x 124 x 115 mm

  • Shipping port: Xiamen

  • Warranty: 12 months

Descrizione

Il dispositivo KFD2-STC4-Ex1.H è una barriera isolata a 1 canale progettata per applicazioni a sicurezza intrinseca. Questo dispositivo alimenta trasmettitori SMART a 2 e 3 fili con una tensione di uscita maggiore nelle aree pericolose e può essere configurato anche per l'uso con sorgenti di corrente SMART a 2 fili. Trasferisce il segnale d'ingresso analogico all'area sicura sotto forma di valore di corrente isolato. I segnali digitali possono essere sovrapposti al circuito sia nell'area pericolosa sia in quella sicura, consentendo una solida comunicazione bidirezionale. Il modulo mantiene l'isolamento galvanico nell'intero sistema per preservare l'integrità del circuito nelle reti di controllo dei processi industriali più esigenti.

Caratteristiche

  • Isolamento a sicurezza intrinseca: Garantisce un trasferimento affidabile del segnale tra i dispositivi di campo delle zone pericolose e i sistemi di controllo dell'area sicura.
  • Supporto per tensioni di campo elevate: Fornisce una tensione disponibile di >= 17,6 V CC a 20 mA per alimentare adeguatamente la strumentazione di campo.
  • Supporto SMART multiprotocollo: Pienamente compatibile con i protocolli di comunicazione digitale, inclusi HART, BRAIN e Foxboro.
  • Resistenza del circuito integrata: Dispone di una resistenza interna da 250 Ohm tra i terminali 8 e 9, selezionabile se la resistenza di comunicazione HART del circuito è insufficiente.
  • Punti di test integrati: Prese di test integrate direttamente nei terminali per semplificare il collegamento dei comunicatori HART.
  • Livello di sicurezza funzionale: Certificato fino alla conformità SIL2 secondo gli standard IEC 61508.

Applicazioni

  • Petrolchimico e raffinazione: Alimentazione e isolamento di trasmettitori di campo situati in atmosfere esplosive, come gli ambienti delle Zone 0, 1 e 2.
  • Processi chimici: Estrazione bidirezionale dei dati dalla strumentazione di campo intelligente verso un sistema di controllo distribuito (DCS) o un sistema strumentato di sicurezza (SIS).
  • Acque e acque reflue: Interfacciamento con trasmettitori di misura di livello e liquidi tramite cavi di lunga distanza che utilizzano circuiti di controllo standard da 4-20 mA.

Specifiche tecniche

Parametro Dettagli delle specifiche
Produttore Pepperl+Fuchs
Tipo di segnale Ingresso analogico
Tensione nominale 20 ... 35 V CC tramite Power Rail o terminali 14+, 15-
Consumo energetico 1,9 W
Segnale d'ingresso 0/4 ... 20 mA
Caduta di tensione <= 2,4 V a 20 mA (terminali 5, 6)
Resistenza d'ingresso Terminali <= 64 Ohm 2-, 3; terminali <= 500 Ohm 1+, 3 (carico da 250 Ohm)
Tensione disponibile >= 17.6 V ai morsetti 1+, 3 a 20 mA
Segnale di uscita 0/4 ... 20 mA (sovraccarico > 25 mA)
Carico 0 ... 800 Ohm
Ondulazione Entro la tolleranza dell'alimentazione (alimentazione) | <= 50 uA_rms (uscita)
Errore di trasferimento <= 10 uA incl. calibrazione, linearità, isteresi, carichi e variazioni dell'alimentazione a +20 degC
Influenza della temperatura 0.25 uA/K
Intervallo di frequenza Dal campo al sistema di controllo: 0 ... 7.5 kHz (-3 dB) | Dal sistema di controllo al campo: 0.3 ... 7.5 kHz (-3 dB)
Tempo di assestamento / salita Tempo di assestamento: 200 us | Tempo di salita/discesa: 20 us
Temperatura ambiente -20 ... 60 degC (-4 ... 140 Fahrenheit)
Grado di protezione IP20
Massa Circa 200 g
Dimensioni 20 x 124 x 115 mm (0.8 x 4.9 x 4.5 in), custodia tipo B2
Montaggio Su guida DIN di montaggio da 35 mm secondo EN 60715:2001

Collegamenti/Interfacce

Collegamento dei morsetti Funzione
Morsetto 1+ Ingresso area pericolosa (collegamento positivo)
Morsetto 2- Ingresso area pericolosa (collegamento negativo)
Morsetto 3 Ingresso area pericolosa (riferimento comune/ritorno)
Morsetto 5- Ingresso della sorgente di corrente dell'area pericolosa (-)
Morsetto 6+ Ingresso della sorgente di corrente dell'area pericolosa (+)
Morsetto 7- Uscita area sicura (-)
Morsetto 8+ Uscita area sicura (+)
Morsetto 9 Uscita area sicura (collegamento del resistore interno da 250 Ohm)
Morsetto 14+ Alimentazione del dispositivo 24 V CC (+)
Morsetto 15- Alimentazione del dispositivo 24 V CC (-)
Power Rail Collegamento alternativo alla guida di alimentazione continua da 24 V CC

Linee guida per l'installazione

  • Installazione su guida DIN: Agganciare il modulo verticalmente a una guida DIN standard di montaggio da 35 mm, assicurandosi che le linguette di bloccaggio si innestino saldamente.
  • Integrazione della guida di alimentazione: Quando si utilizza il sistema Power Rail opzionale, allineare i contatti inferiori del modulo con l'inserto della guida prima di farlo scattare in posizione; non collegare l'alimentazione ai singoli morsetti se la guida è sotto tensione.
  • Verifica della polarità: Ricontrollare gli schemi di configurazione del cablaggio dei morsetti 1+, 2-, 14+ e 15- prima di accendere la sorgente di alimentazione del circuito, per evitare guasti hardware.
  • Precauzioni per aree pericolose: Mantenere una separazione fisica sicura tra i collegamenti blu dei morsetti a sicurezza intrinseca dell'area pericolosa e i collegamenti verdi dell'area sicura.
  • Terminazione della comunicazione: Collegare i morsetti 8 e 9 se il sistema di destinazione richiede l'inserimento del resistore interno da 250 Ohm per stabilizzare le interazioni del protocollo HART.

Conformità e certificazioni

  • Certificato di esame CE del tipo: BAS 99 ATEX 7060
  • Gruppo ATEX, categoria, tipo di protezione: II (1)G [Ex ia Ga] IIC, II (1)D [Ex ia Da] IIIC
  • Dichiarazione di conformità per Zona 2: TÜV 99 ATEX 1499 X; II 3G Ex nA II T4 [dispositivo in zona 2]
  • Certificazione per il settore minerario: DMT 01 ATEX E 133; (M1) [Ex ia] I
  • Omologazione IECEx: IECEx BAS 04.0016; [Ex ia Ga] IIC, [Ex ia Da] IIIC, [Ex ia Ma] I
  • Omologazione UL: 116-0173 (cULus)
  • Norme di sicurezza funzionale: fino a SIL2 secondo IEC 61508
  • Compatibilità elettromagnetica: EN 61326-1:2006, NE 21:2006

Domande frequenti

Qual è la funzione principale di questo modulo?

Il dispositivo funziona come una barriera isolata che fornisce alimentazione ai trasmettitori nelle aree pericolose e trasferisce segnali analogici isolati a un sistema di controllo dell'area sicura.

Questa barriera può essere utilizzata con dispositivi non HART?

Sì, funziona perfettamente con strumenti analogici standard da 0/4 a 20 mA, anche se non vengono utilizzati protocolli di modulazione digitale.

In che modo la resistenza interna da 250 Ohm facilita la comunicazione?

Se l'impedenza del loop del sistema di controllo dell'area sicura è troppo bassa perché un comunicatore HART possa decodificare i dati, l'utilizzo del morsetto 9 inserisce nel circuito la resistenza integrata.

Quale intervallo di alimentazione accetta il dispositivo?

Il modulo funziona in modo affidabile con qualsiasi tensione di alimentazione compresa tra 20 V CC e 35 V CC.

Questa barriera isolata richiede un collegamento diretto ai morsetti per l'alimentazione?

L'alimentazione può essere fornita direttamente tramite i morsetti 14+ e 15- oppure senza interruzioni tramite un'unità Power Rail compatibile.

Può supportare una configurazione con trasmettitore a 3 fili?

Sì, l'hardware supporta sia trasmettitori SMART a 2 e 3 fili, sia sorgenti di corrente a 2 fili.

Cosa indicano i morsetti verdi e blu?

I morsetti blu sono dedicati ai circuiti situati in aree pericolose a sicurezza intrinseca, mentre i morsetti verdi sono destinati ai cablaggi dell'area sicura o del lato di controllo.

Qual è la velocità di risposta del canale di trasmissione analogico?

Il dispositivo presenta un tempo di assestamento di 200 microsecondi e un tempo di salita e discesa di 20 microsecondi.

Quanti canali supporta questo modulo?

Questo modello è un'unità di interfaccia dedicata a un singolo canale.

Cosa devo controllare se il LED sul pannello frontale è spento?

Un LED verde spento indica un guasto dell'alimentazione; è necessario verificare la linea di alimentazione a 24 V CC o i collegamenti dei morsetti.

Qual è la massima resistenza di carico consentita sul lato di uscita?

Il loop di corrente dell'area sicura supporta impedenze di carico da 0 Ohm fino a un limite massimo di 800 Ohm.

Sono disponibili connessioni di test integrate sull'unità?

Sì, prese di test specializzate, progettate per adattarsi ai cavi standard dei comunicatori HART, sono integrate direttamente nei morsetti rimovibili.

Questo dispositivo può trasmettere parametri digitali in entrambe le direzioni?

La disposizione del circuito consente ai segnali di comunicazione digitale di sovrapporsi al loop di corrente analogico e di passare in entrambe le direzioni.
