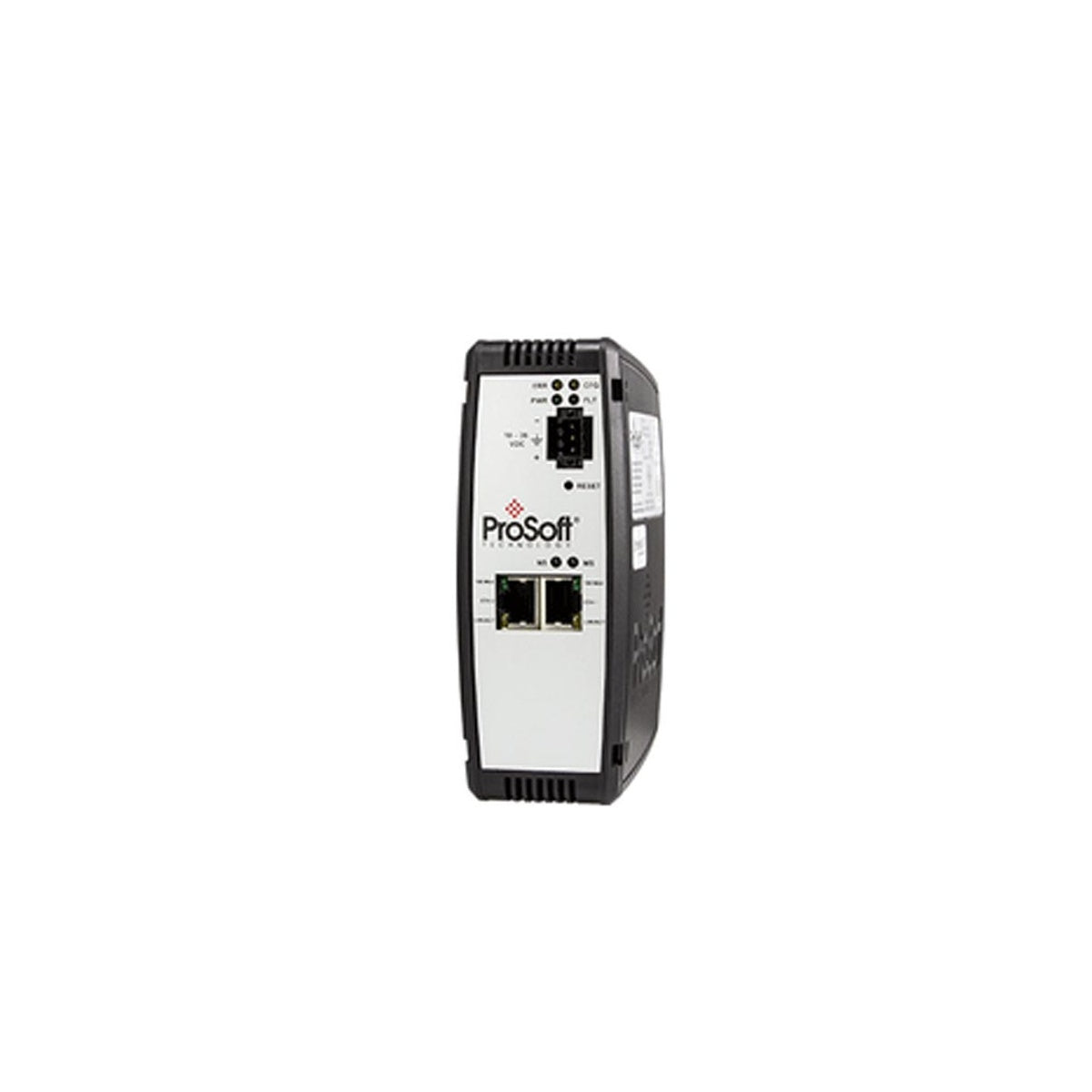

Gateway da EtherNet/IP a Modbus TCP/IP ProSoft Technology PLX32-EIP-MBTCP

Panoramica del prodotto e utilità di bridging dei protocolli

Il PLX32-EIP-MBTCP (PLX32EIPMBTCP) è un gateway industriale ad alte prestazioni progettato per facilitare lo scambio continuo di dati tra le reti EtherNet/IP e Modbus TCP/IP . Sviluppato da ProSoft Technology per l'ecosistema Allen-Bradley, questo modulo funge da ponte fondamentale per integrare direttamente nei sistemi di controllo basati su Logix diversi dispositivi di campo, come contatori di energia, azionamenti e computer di portata. Il gateway dispone di due porte Ethernet indipendenti, consentendo a ciascun protocollo di risiedere su sottoreti isolate. Questo vantaggio architetturale elimina la necessità di complesse procedure di routing NAT o di modificare gli indirizzi IP dei dispositivi, mantenendo una rigorosa sicurezza e organizzazione della rete e riducendo al contempo le attività di messa in servizio nei progetti infrastrutturali su larga scala.

Architettura hardware e gestione dei dati

Il PLX32-EIP-MBTCP è progettato per la gestione di grandi quantità di dati e supporta un database interno fino a 10.000 registri a 16 bit. Ciò consente di aggregare grandi set di dati provenienti da più dispositivi Modbus in un'unica interfaccia EtherNet/IP.

• Supporto multiprotocollo: Compatibile con un'ampia gamma di controllori Allen-Bradley legacy e moderni, tra cui ControlLogix (CLX), CompactLogix (CMPLX), SLC e MicroLogix.

• Isolamento a doppia porta: Due porte Ethernet fisicamente separate consentono il trasferimento sicuro dei dati tra sottoreti (ad esempio, una rete dedicata ai dispositivi Modbus e una rete aziendale/PLC).

• Ripristino in caso di emergenza: Uno slot per scheda SD integrato consente di archiviare i file di configurazione. In caso di guasto hardware, il modulo può essere sostituito e riconfigurato istantaneamente semplicemente trasferendo la scheda.

• Integrazione semplificata: Include un profilo aggiuntivo EDS (AOP) integrato per Studio 5000, che consente l'integrazione tramite trascinamento e generazione automatica dei tag.

Specifiche tecniche

FAQ tecnica integrata

In che modo la funzione "Prioritizzazione dei dati" migliora le prestazioni del sistema?

Il PLX32-EIP-MBTCP consente connessioni I/O multiple al PLC. Assegnando diversi intervalli tra pacchetti richiesti (RPI) a set di dati specifici, gli ingegneri possono dare priorità ai dati di controllo ad alta velocità (RPI basso), consentendo al contempo l'aggiornamento meno frequente dei dati di stato non critici e ottimizzando la larghezza di banda della rete.

È possibile proteggere il modulo da modifiche non autorizzate alla configurazione?

Sì. Per i moduli con versione firmware 1.04 o superiore, è possibile utilizzare un interruttore del modulo fisico per bloccare la configurazione, impedendo modifiche remote tramite l'interfaccia web o il software di configurazione.

Quali tipi di messaggi Allen-Bradley sono supportati?

Il gateway supporta sia PCCC (per la comunicazione con SLC e PLC5 legacy) sia CIP (per la messaggistica moderna basata su Logix), garantendo la piena compatibilità retroattiva con l'intera linea di prodotti Allen-Bradley.

Procedure di progettazione e installazione

• Configurazione delle sottoreti: Quando si utilizza la funzione a doppia porta, assicurarsi che la Porta 1 e la Porta 2 siano assegnate a sottoreti IP diverse (ad esempio, 192.168.1.x e 10.0.0.x). Il collegamento di entrambe le porte allo stesso switch fisico sulla stessa sottorete può causare tempeste di broadcast o errori di loopback.

• Messa a terra e collegamento a terra: Utilizzare il terminale GND dedicato sul connettore di alimentazione a 3 posizioni. In ambienti ad alto rumore elettrico nelle vicinanze di azionamenti a frequenza variabile (VFD), assicurarsi che la guida DIN sia collegata correttamente alla messa a terra centrale dell'impianto per proteggere l'integrità dei registri a 16 bit dalle interferenze elettromagnetiche.

• Gestione termica: L'unità è progettata per funzionare fino a 70 Celsius. Tuttavia, per massimizzare la durata, assicurarsi di lasciare almeno 25 mm di spazio libero sopra e sotto il modulo, così da favorire il raffreddamento per convezione naturale all'interno del quadro.

Vantaggi ingegneristici

Il PLX32-EIP-MBTCP si distingue per il ridotto tempo di ciclo delle istruzioni e l'elevata capacità di connessione (supporta fino a 5 connessioni server di Classe 3). La possibilità di funzionare simultaneamente sia come Client Modbus (Master) sia come Server (Slave) offre una flessibilità senza pari. Che si tratti di migrare sistemi Modbus RTU legacy (tramite convertitori TCP) o di collegare nuova strumentazione intelligente a un rack ControlLogix, la serie ProSoft PLX32 offre una soluzione "configura e dimentica" in grado di resistere alle condizioni estreme di temperatura e vibrazioni industriali.
