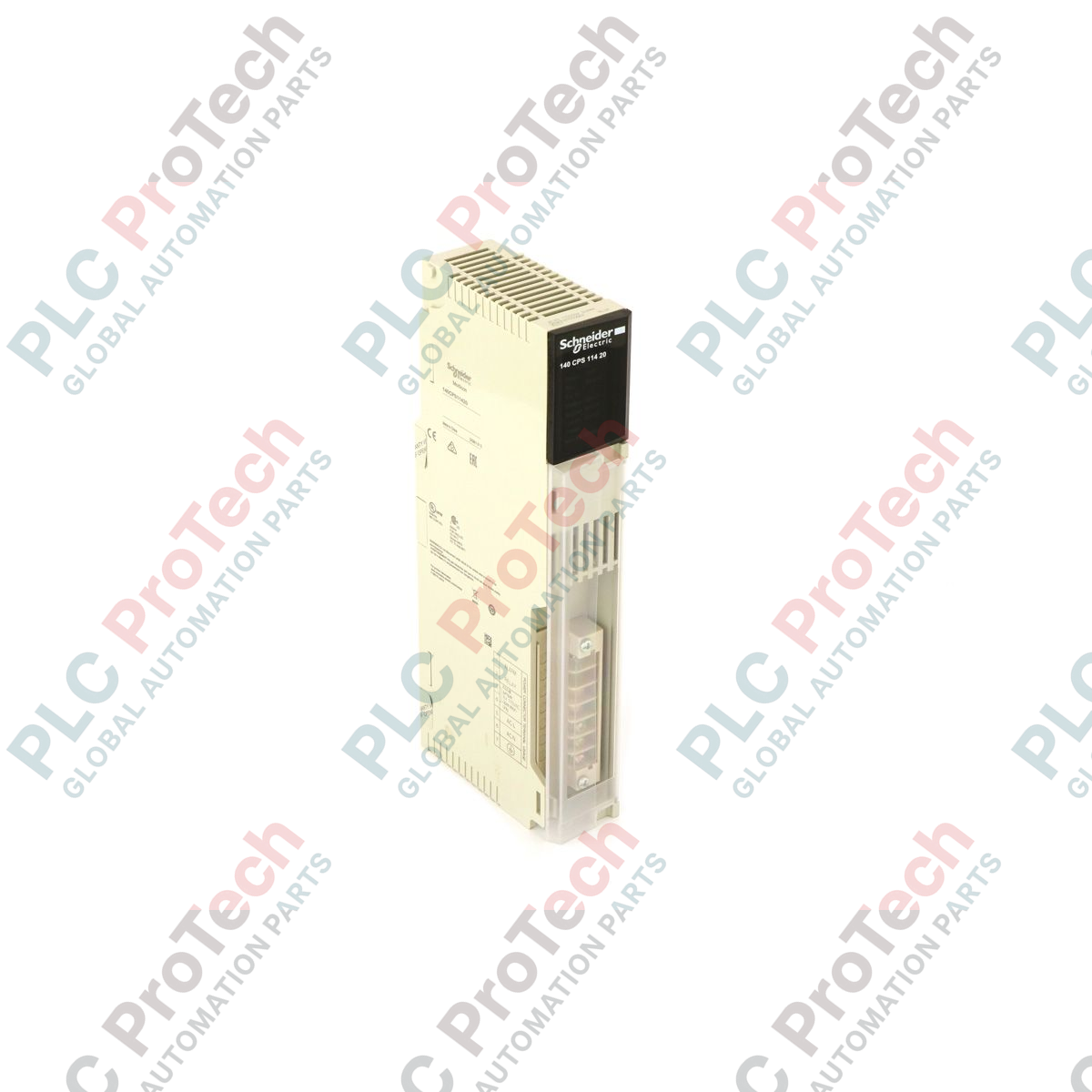

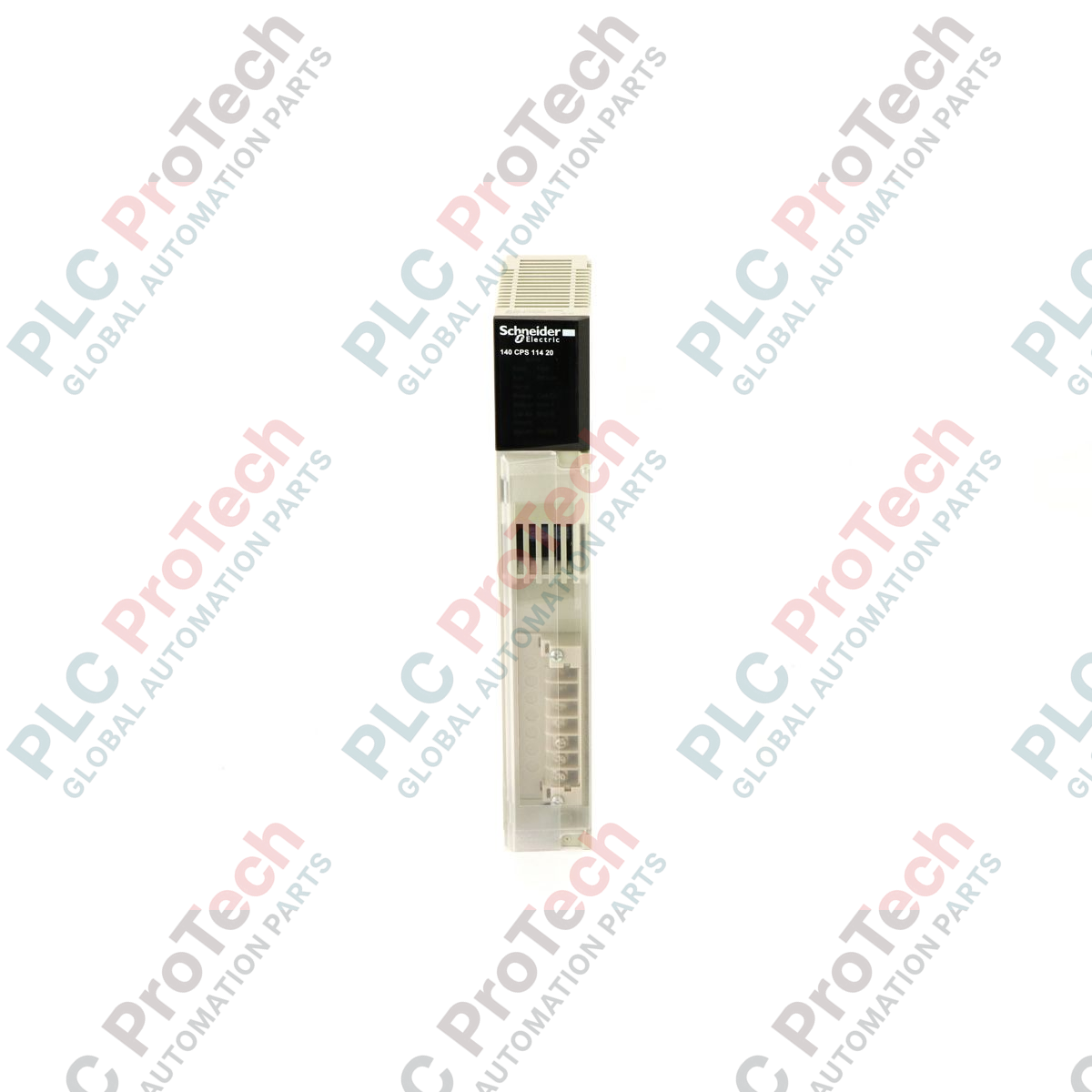

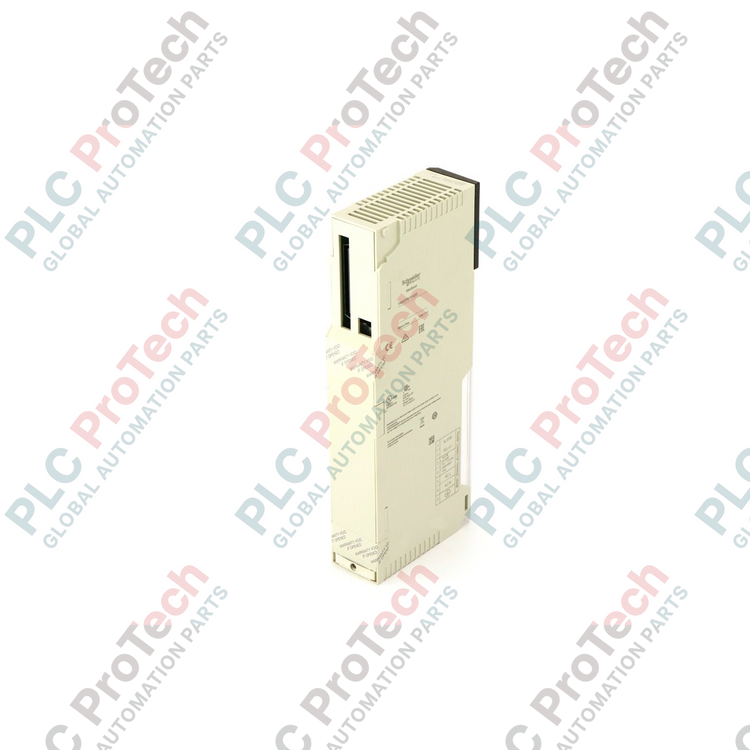

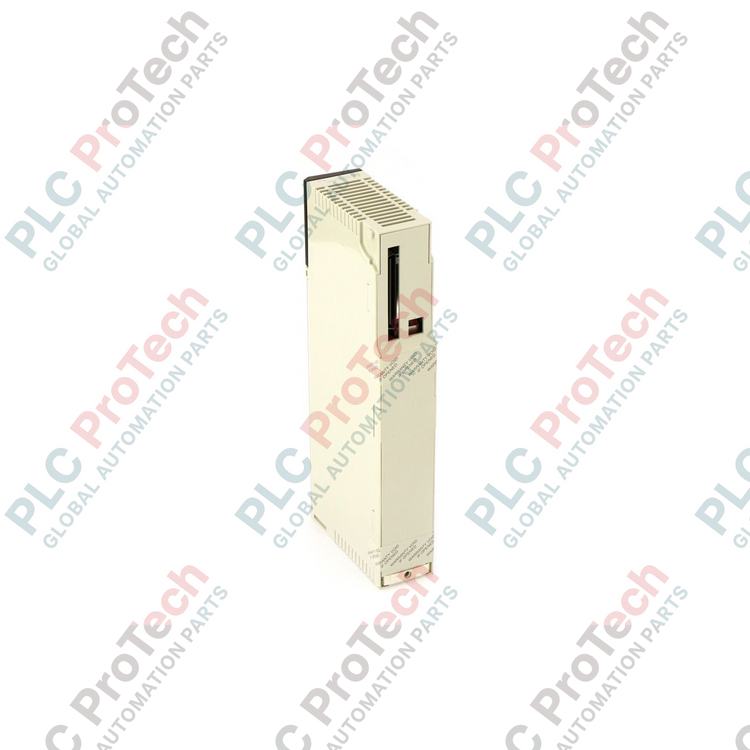

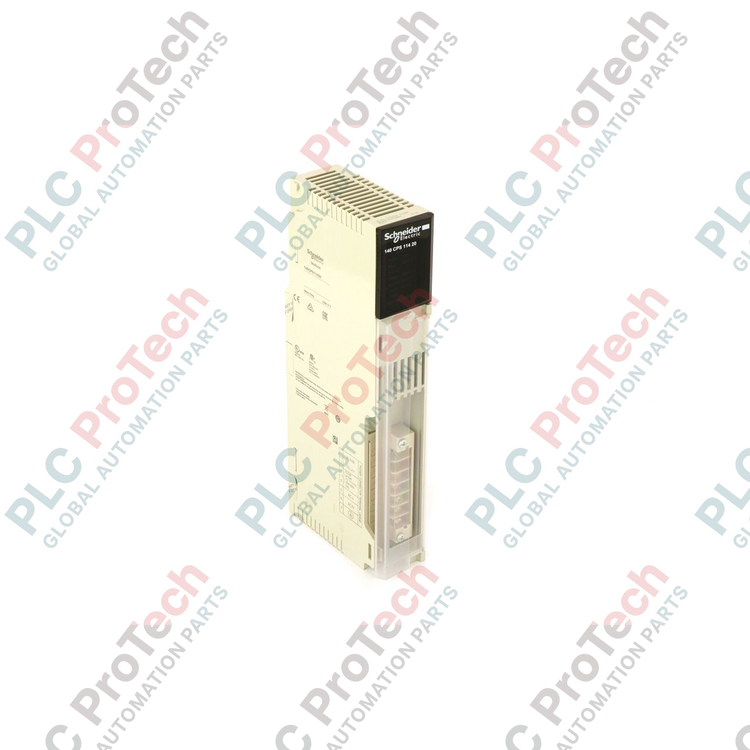

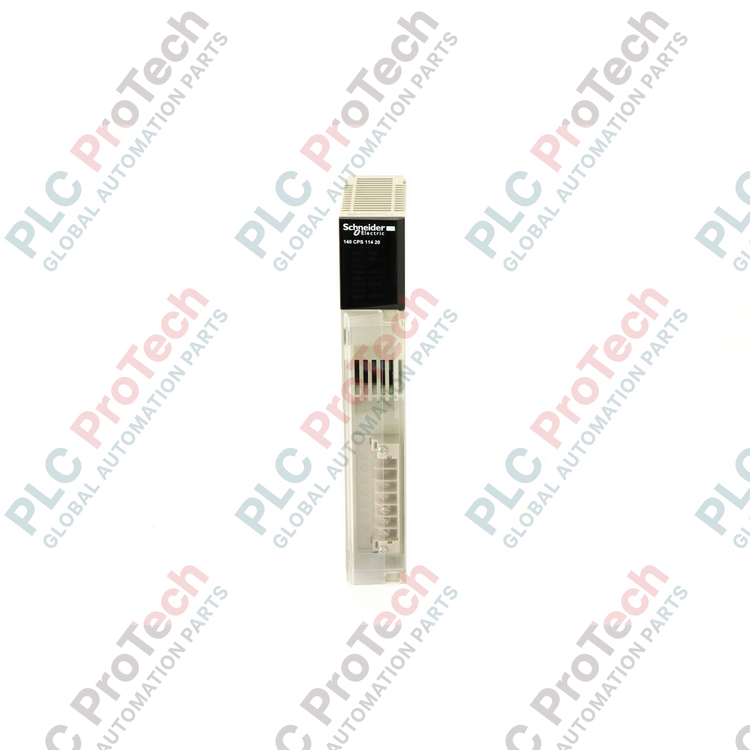

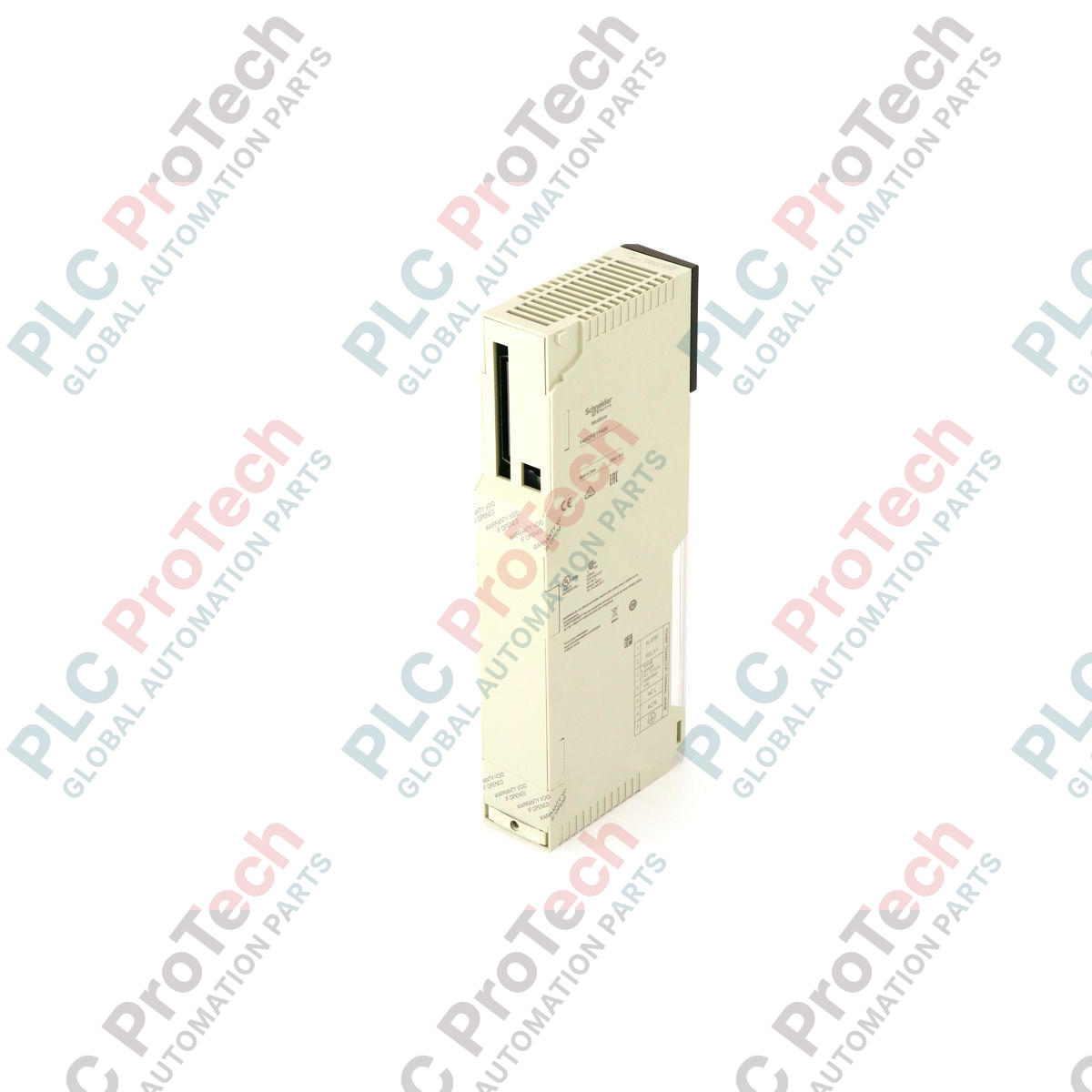

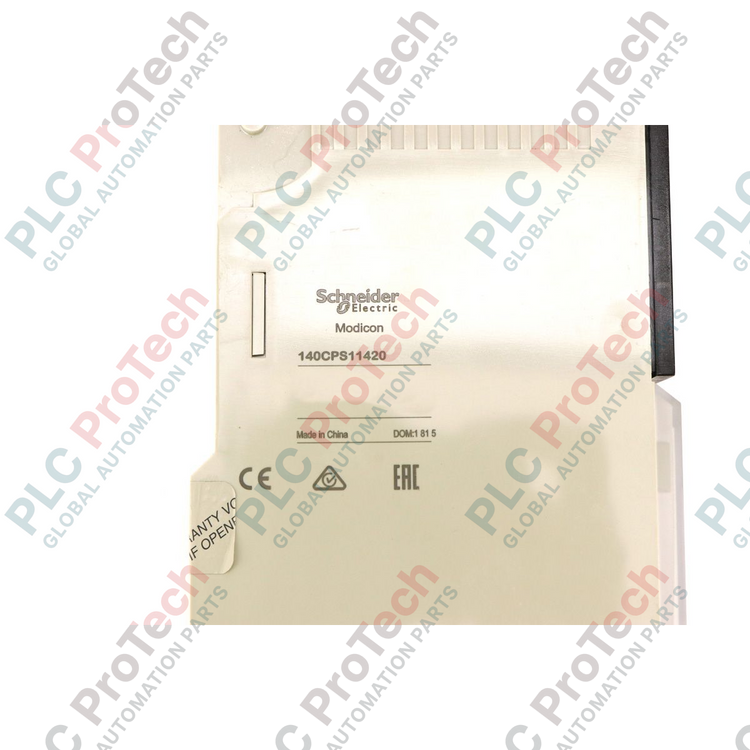

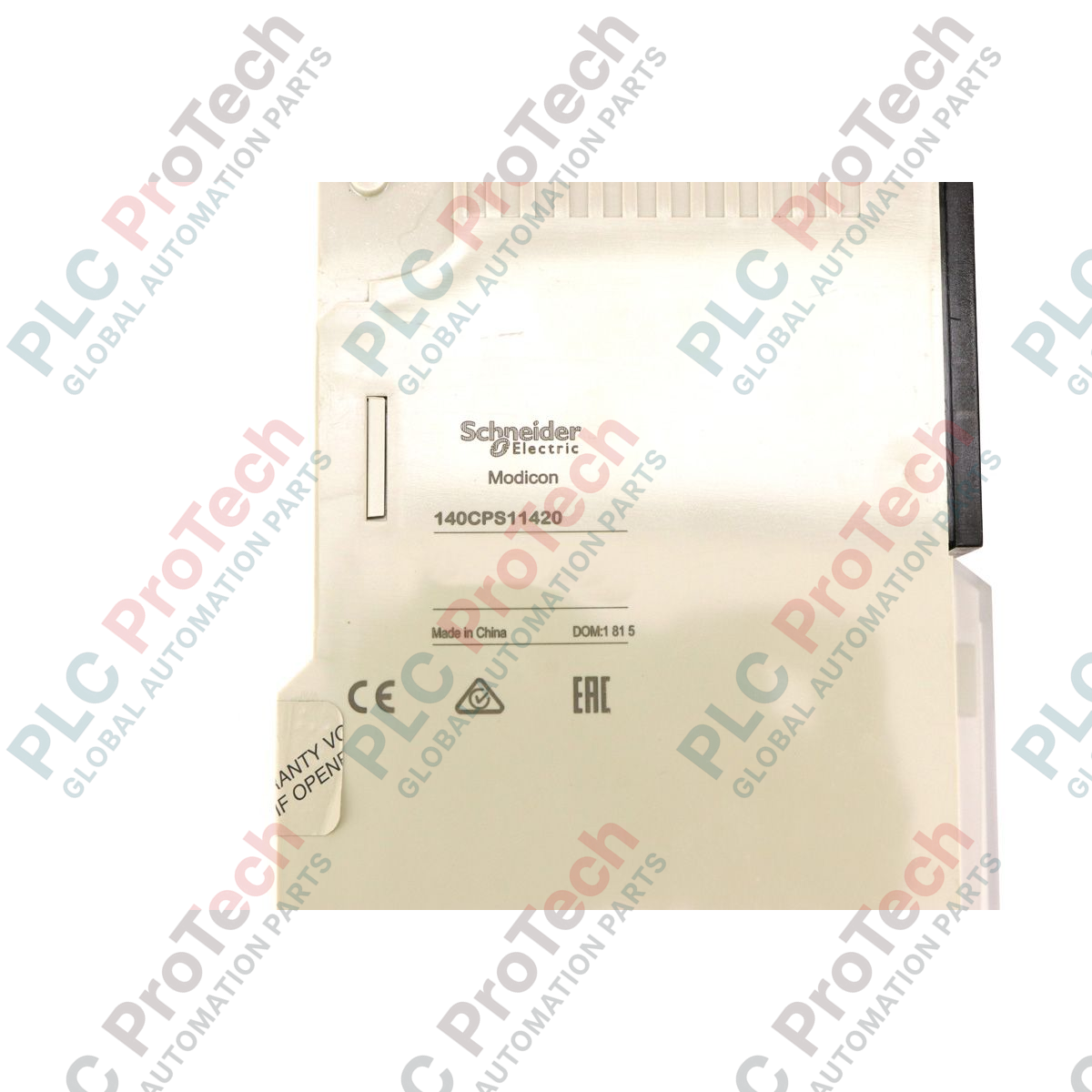

Schneider Electric Modicon Quantum 140CPS11420 modulo di alimentazione CA

Descrizione

Lo Schneider Electric Modicon Quantum 140CPS11420 è un modulo di alimentazione CA sommabile o autonomo, progettato per fornire alimentazione regolata ai componenti del backplane della piattaforma di automazione Modicon Quantum. Con tensioni di ingresso nominali di 115 VAC o 230 VAC, l'unità converte le sorgenti di alimentazione di rete in un'uscita stabile da 5,1 VDC, fornendo fino a 11 A in modalità autonoma o fino a 20 A se utilizzata in una configurazione sommabile a 60 degC.

Progettato per supportare l'affidabilità del sistema, 140CPS11420 integra meccanismi interni di protezione da sovratensione e sovraccarico, oltre a un'uscita dedicata del relè di allarme per perdita di alimentazione (1 contatto NC con valore nominale di 6 A a 220 VAC / 5 A a 30 VDC). La segnalazione diagnostica sul pannello frontale è fornita tramite un LED verde PWR OK. Collegato a terra nei rack backplane Quantum standard, il modulo fornisce una distribuzione stabile della corrente interna per le CPU, i moduli di comunicazione e i moduli I/O installati.

Caratteristiche

• Modalità operative flessibili che consentono l'espansione dell'alimentazione autonoma (11 A) o sommabile (fino a 20 A).
• Supporto per doppia tensione di ingresso CA per linee a 115 VAC (93...132 VAC) e 230 VAC (170...276 VAC).
• Circuiti integrati di protezione interna da sovratensione e sovraccarico per proteggere i componenti interni del sistema.
• Uscita di allarme per perdita di alimentazione cablata, con contatti puliti di un relè normalmente chiuso (NC).
• Feedback diagnostico locale chiaro tramite un indicatore LED verde PWR OK dedicato sul pannello.
• Formato standard del backplane Modicon Quantum per l'installazione in rack standard.

Applicazioni

• Distribuzione primaria dell'alimentazione del backplane per le configurazioni rack PLC Modicon Quantum.
• Architettura di alimentazione sommabile in rack I/O ad alta densità e con più moduli, che richiedono una corrente superiore a 11 A.
• Interfacce di monitoraggio del sistema che utilizzano l'uscita del relè di guasto per la segnalazione esterna della perdita di rete.

Specifiche tecniche

Collegamenti / interfacce

Linee guida per l'installazione

1. Verificare che l'alimentazione principale del sistema sia scollegata prima di inserire o rimuovere l'alimentatore dal backplane Quantum.
2. Verificare le impostazioni della tensione di ingresso; assicurarsi che i pin 3 e 4 dei morsetti siano collegati da un ponticello per il funzionamento a 115 VAC, oppure lasciarli aperti per il funzionamento a 230 VAC.
3. Allineare il modulo allo slot dedicato nel rack Quantum e inserirlo saldamente nel connettore del backplane.
4. Collegare l'alimentazione di rete AC al morsetto 5 (AC L) e al morsetto 6 (AC N), quindi collegare il conduttore di terra di protezione al morsetto 7.
5. Se è necessario il monitoraggio ausiliario, collegare i circuiti di allarme esterni ai contatti del relè normalmente chiusi a potenziale zero sui morsetti 1 e 2.
6. Verificare che nel circuito di linea sia installato un fusibile ritardato esterno da 2.0 A prima di alimentare il modulo.

Raccomandazioni per la configurazione / messa in servizio / sostituzione

• Compatibilità del funzionamento con alimentatori sommabili: Combinare nello stesso rack con backplane solo i modelli approvati di alimentatori AC sommabili (come 140CPS11420 o 140CPS11410). Non combinare alimentatori AC con modelli DC (ad es. 214 00 o 414 00) nelle configurazioni sommabili.
• Calcoli della potenza tramite software: Il software di programmazione legacy (come le versioni di ProWORX NxT precedenti alla v2.2 SR8) potrebbe calcolare in modo errato il consumo energetico dei moduli da 11 A. Calcolare manualmente i totali della potenza del backplane durante la configurazione dei rack in ambienti software legacy.
• Procedura di sostituzione: Quando si sostituisce un modulo guasto, disalimentare l'alimentazione del rack, scollegare il connettore a morsettiera a 7 punti, sbloccare le leve di fissaggio superiore/inferiore del rack, sostituire l'hardware e ricollegare la morsettiera senza modificare il cablaggio di campo dell'armadio.
