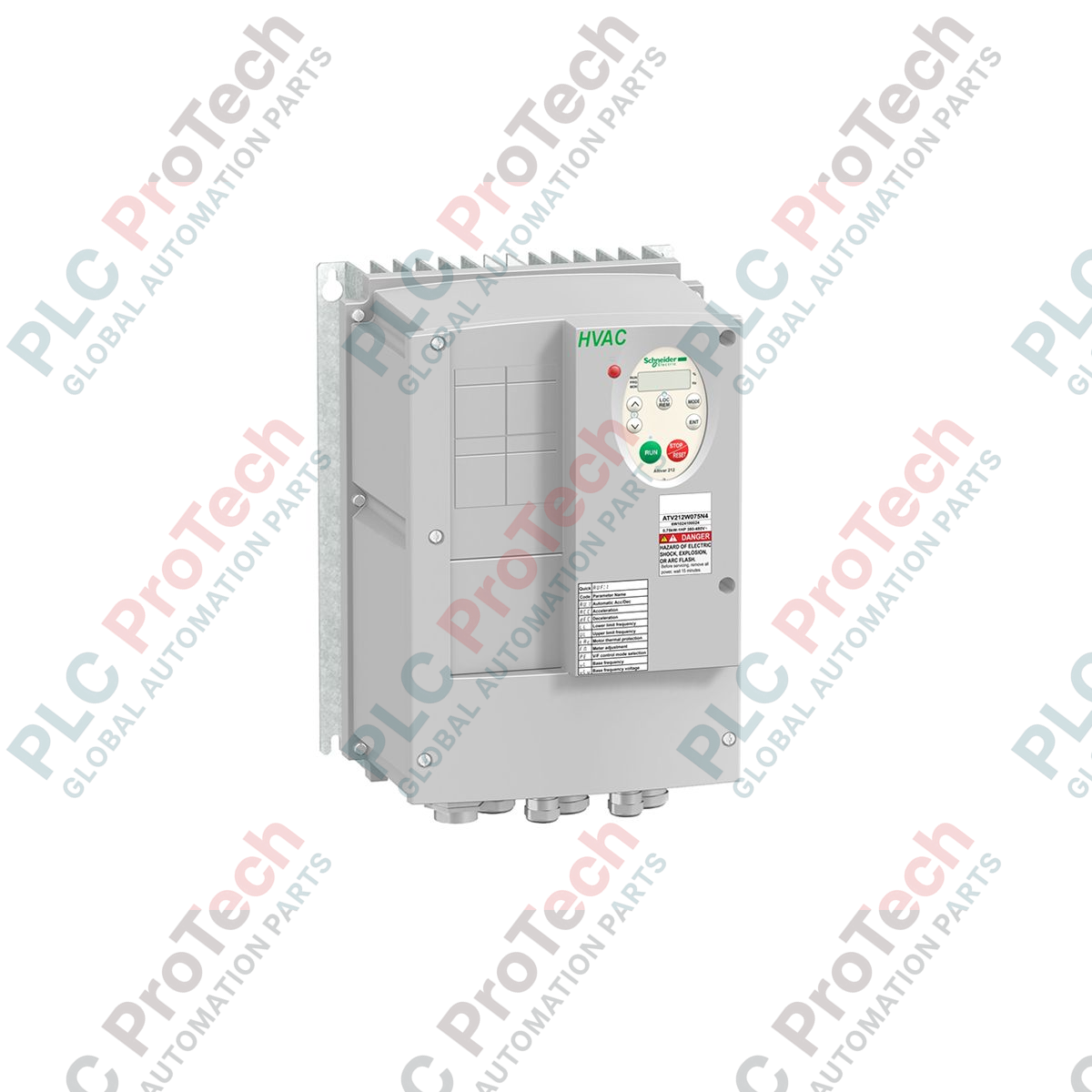

Schneider Electric ATV212WU22N4C Altivar 212 Azionamento a frequenza variabile

Panoramica del prodotto

Il ATV212WU22N4C (ATV212WU22N4C) è un convertitore di frequenza variabile (VFD) HVAC dedicato, ottimizzato per applicazioni di pompaggio, ventilazione e climatizzazione. Progettato per offrire prestazioni altamente affidabili nei sistemi di gestione degli edifici (BMS), questo controller da 2,2 kW funziona a 480 V (trifase) e dispone di un filtro EMC Classe C1 integrato per ridurre al minimo le interferenze elettromagnetiche. Grazie al robusto IP55 grado di protezione, l'unità è progettata per l'installazione decentralizzata all'esterno dei quadri elettrici, offrendo un'elevata resistenza alla polvere e ai getti d'acqua. Questo convertitore è un componente essenziale per i responsabili della gestione degli impianti che desiderano ridurre il consumo energetico fino al 70%, mantenendo al contempo un controllo preciso del flusso e della pressione negli ambienti commerciali.

Configurazione tecnica

L'architettura Altivar 212 è incentrata sull'"Eco-Design" e sull'integrazione perfetta nelle reti di automazione degli edifici. Grazie alla tecnologia a capacità ridotta, che limita la distorsione della corrente a meno del 35% THD(i), nella maggior parte delle applicazioni non sono necessari filtri armonici aggiuntivi. Il convertitore supporta la comunicazione multiprotocollo, inclusi Modbus, METASYS N2, APOGEE FLN e BACnet come dotazione standard. Il suo involucro IP55 è sottoposto a una mappatura termica specifica per garantire un raffreddamento ad alta efficienza senza ventilazione esterna, rendendolo ideale per installazioni su tetti o in locali tecnici in cui spazio e protezione sono prioritari.

Specifiche tecniche

Domande frequenti tecniche

L'ATV212WU22N4C richiede un involucro esterno per l'uso all'aperto?

No, il grado di protezione IP55 indica che il convertitore è protetto dall'ingresso della polvere e dai getti d'acqua a bassa pressione provenienti da qualsiasi direzione. Può essere montato direttamente sulla parete o sul telaio della macchina, purché sia protetto dalla luce solare diretta e da precipitazioni intense.

Qual è la differenza principale tra Altivar 212 e Altivar 320 o 630?

Altivar 212 è specificamente "ottimizzato per HVAC". Non dispone delle funzioni ad alta coppia necessarie per i macchinari industriali pesanti, come i trasportatori, ma include funzioni software specializzate per ventilatori e pompe, come "Fire Mode", "Sleep/Wake" e "Damper Control".

Questo convertitore può essere utilizzato con un'alimentazione monofase?

No, l'ATV212WU22N4C è progettato esclusivamente per un'alimentazione trifase. Il tentativo di far funzionare il convertitore con alimentazione monofase provocherà un guasto per perdita di fase in ingresso (PHF) e potrebbe danneggiare i condensatori del bus CC.

Guida all'ingegneria e all'installazione

• Mitigazione delle armoniche: A differenza dei convertitori industriali standard, l'ATV212 utilizza una progettazione specializzata del bus CC che riduce intrinsecamente le armoniche. In genere non è necessario installare reattanze di linea per soddisfare gli standard IEEE 519 nelle applicazioni per edifici, risparmiando spazio e costi di installazione significativi.

• Scelta dei cavi e messa a terra: Per mantenere il grado EMC Classe C1, utilizzare cavi motore schermati. Assicurarsi che la schermatura sia collegata a 360 gradi alla piastra di messa a terra del convertitore. Per le unità IP55, utilizzare pressacavi a tenuta stagna adeguati per mantenere l'integrità dell'involucro nei punti di ingresso.

• Distanze di montaggio: Anche con un grado di protezione IP55, la gestione termica è fondamentale. Mantenere una distanza verticale di almeno 10 cm sopra e sotto l'unità. Se si montano più convertitori affiancati, assicurarsi che vi sia una distanza orizzontale minima di 5 cm per consentire il raffreddamento per convezione naturale attraverso le alette del dissipatore.
