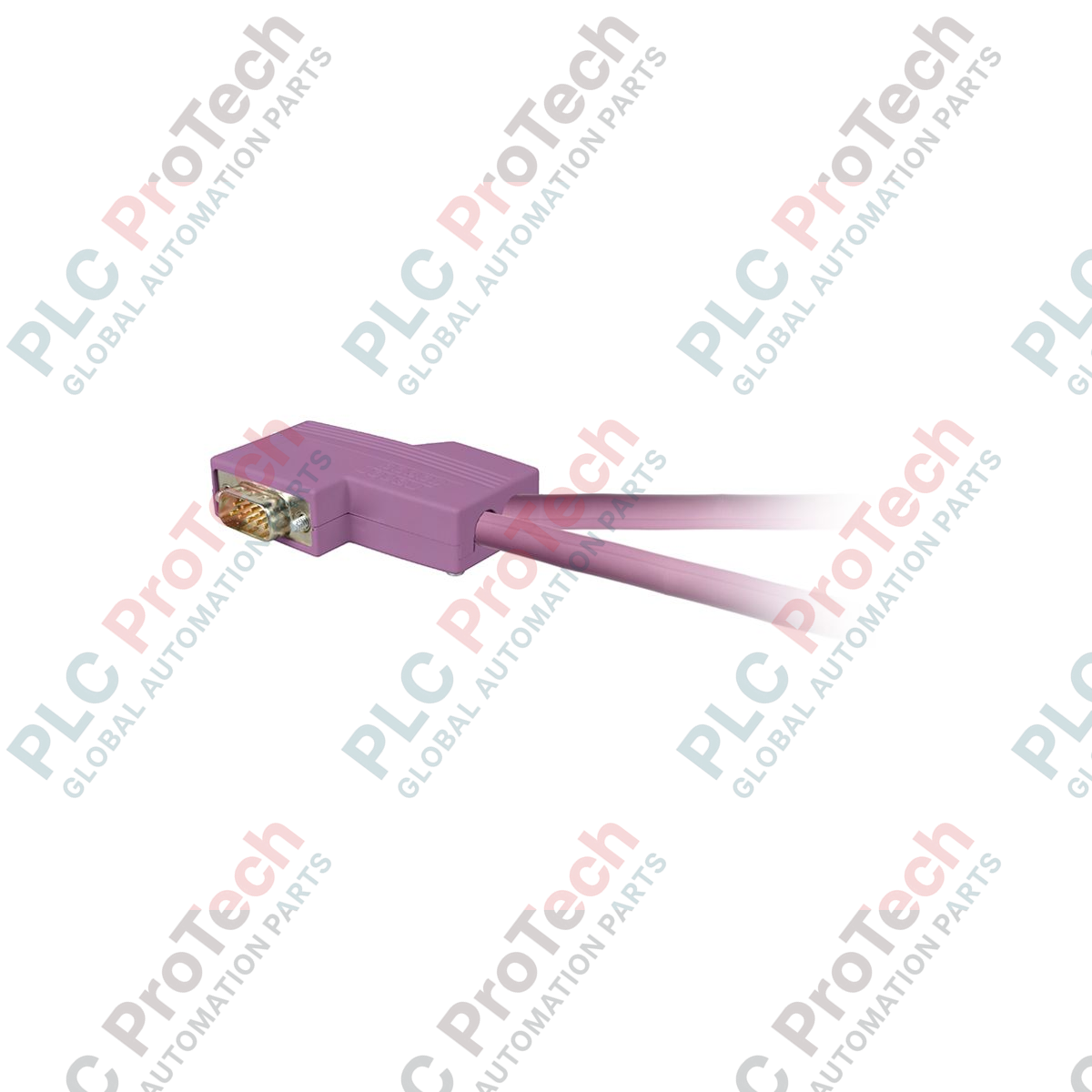

Cavo di collegamento Profibus DP Schneider Electric TSXPBSCA400 Modicon Quantum

Panoramica del prodotto

Il TSXPBSCA400 (TSX-PBS-CA400) è un cavo di collegamento Profibus DP ad alte prestazioni, progettato per la piattaforma di automazione Modicon Quantum. Con una lunghezza totale di 400 metri, questo mezzo di comunicazione specializzato è progettato per facilitare lo scambio continuo di dati tra processori PLC e stazioni I/O remote in ambienti industriali impegnativi, come raffinerie di petrolio, centrali elettriche e grandi impianti minerari. Essendo in fase di dismissione, procurarsi questo componente originale Schneider Electric è fondamentale per mantenere l'integrità delle infrastrutture esistenti, prevenire costosi tempi di fermo e garantire le prestazioni deterministiche richieste dai circuiti di controllo mission-critical.

Configurazione tecnica

In quanto componente dedicato al livello fisico Profibus DP (periferia decentralizzata), questo cavo presenta caratteristiche ottimizzate di impedenza e schermatura per ridurre al minimo le interferenze elettromagnetiche (EMI) sui collegamenti a lunga distanza. La bobina da 400 metri consente la terminazione su misura o l'implementazione di linee dorsali estese senza la necessità di ripetitori aggiuntivi in molte topologie di rete RS-485 standard. È pienamente compatibile con l'architettura Modicon Quantum e supporta lo scambio ciclico di dati ad alta velocità e la diagnostica sulla rete fieldbus Profibus.

Specifiche tecniche

Domande frequenti tecniche

Il TSXPBSCA400 è compatibile con altre serie Modicon?

Sebbene sia classificato specificamente nella gamma Modicon Quantum, questo cavo segue le specifiche standard del livello fisico Profibus DP e può essere utilizzato con i sistemi Modicon M580 o M340, purché vengano impiegati gli appositi moduli di comunicazione e connettori Profibus.

In che modo lo stato di dismissione influisce sulla manutenzione futura?

Poiché questo prodotto è in fase di dismissione, Schneider Electric potrebbe limitare la nuova produzione. Si raccomanda vivamente di mantenere ricambi in loco per garantire un ripristino immediato in caso di danni al cavo, poiché i tempi di approvvigionamento degli accessori obsoleti tendono ad aumentare nel tempo.

Quali sono i requisiti di messa a terra per un collegamento di 400 metri?

Per prevenire i loop di terra mantenendo al contempo la protezione EMI, la schermatura del cavo deve essere integrata tramite un contatto a 360 gradi a livello del connettore. Nei collegamenti estesi, assicurarsi che l'equipotenzialità tra le diverse aree dell'impianto rientri nei limiti specificati dallo standard Profibus.

Guida all'ingegneria e all'installazione

• Raggio minimo di curvatura: Durante l'installazione, mantenere un raggio minimo di curvatura pari ad almeno 15 volte il diametro esterno del cavo. Piegature eccessive possono alterare la geometria interna del doppino intrecciato, causando riflessioni del segnale ed errori intermittenti "Bus Heavy" nella diagnostica del PLC.

• Separazione dalle linee elettriche: Per mantenere l'integrità del segnale, instradare questo cavo in condotti separati rispetto ai cavi dei motori ad alta tensione o alle uscite dei VFD. Nei percorsi paralleli si raccomanda una distanza minima di 20 cm per prevenire l'accoppiamento induttivo.

• Protezione ambientale: Sebbene sia progettato per uso industriale, se il cavo viene instradato in aree con elevata esposizione a sostanze chimiche o acqua stagnante, deve essere protetto mediante condotti flessibili a tenuta di liquidi. Assicurarsi che tutti i connettori Profibus siano serrati alla coppia specificata per mantenere le guarnizioni con grado IP sull'interfaccia del modulo.
